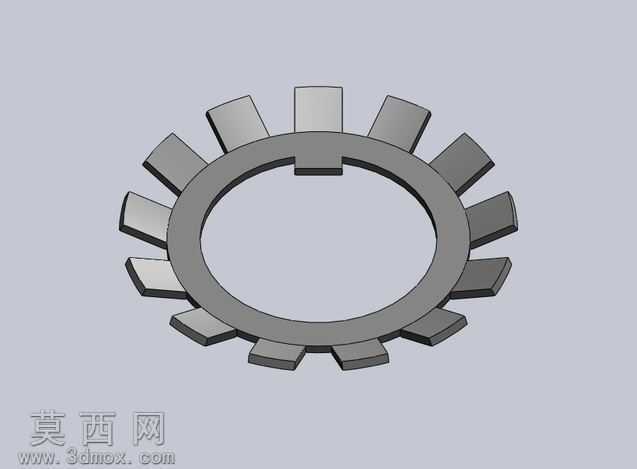

AFBMA标准锁紧垫圈精密三维结构设计

本作品为W-05系列AFBMA标准锁紧垫圈的三维参数化建模成果，建模过程严格遵循公称尺寸98.4325毫米的标准规格要求，以SolidWorks为核心建模工具完成全流程结构设计。建模初期首先梳理锁紧垫圈的核心功能逻辑：该零件作为轴承配套的防松锁紧元件，需要通过内圈定位凸齿与轴槽卡合、外圈多齿弯折与螺母卡槽贴合的结构，实现螺纹连接的可靠防松，因此建模全程以尺寸精度、结构对称性、特征合理性为核心设计准则。首先绘制中心环形基体的草图，以标准规定的内孔、外径尺寸为约束，绘制闭合的环形轮廓，通过拉伸凸台命令生成等厚度的环形基体，拉伸深度严格匹配标准垫圈的厚度参数，保证基体的尺寸公差符合行业使用要求。随后完成内圈定位凸齿的建模：在环形基体的内圆周面指定位置，绘制与轴槽尺寸适配的矩形凸齿草图，通过拉伸命令生成与基体厚度一致的内凸齿，该特征用于与安装轴的卡槽配合，实现垫圈的周向定位，避免垫圈随螺母同步转动。接下来完成外圈止动齿的阵列设计：在外圈圆周方向按照标准规定的齿数量、齿间距、齿形尺寸，先绘制单个外止动齿的草图，齿形采用矩形带微小倒角的结构，既保证齿部弯折时的结构强度，又避免尖锐棱边造成的安装划伤，拉伸生成单个外齿后，以环形基体的中心轴为阵列轴，通过圆周阵列命令生成均匀分布的全部外止动齿，阵列过程中严格校验齿间角度公差，保证每一个外齿的位置精度，确保安装时可灵活选择对应齿片弯折卡入螺母的锁紧槽。建模完成后对所有锐边进行倒圆角处理，圆角半径控制在0.2-0.5毫米区间，还原真实五金零件的工艺特征，避免应力集中问题。材质渲染阶段选用合金结构钢的材质参数，赋予模型银灰色金属质感，调整表面粗糙度参数模拟冲压成型垫圈的哑光金属表面，添加柔和的环境光影效果，清晰呈现垫圈的环形轮廓、内外齿结构、厚度特征，让模型的视觉呈现与实物零件高度一致。结构设计上充分还原锁紧垫圈的使用特性：内凸齿与轴槽的配合间隙控制在合理范围，既保证安装顺畅又避免旷量过大影响定位精度，外齿的厚度设计兼顾弯折韧性与结构强度，确保实际使用时齿片可顺利弯折贴合螺母侧面，同时不会因受力发生断裂。整个建模过程完全参数化，所有尺寸均关联标准参数，可通过修改参数快速生成同系列不同规格的锁紧垫圈模型，为机械设计中的轴承选型、装配仿真、工程图输出提供精准的三维模型支撑，可直接用于装配干涉检查、连接结构验证等设计环节，有效提升机械设计的工作效率。
