哈雷戴维森XL120R摩托车后轮轮胎结构

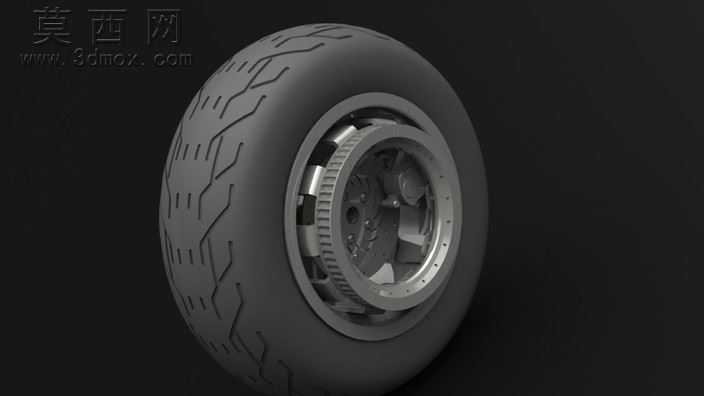

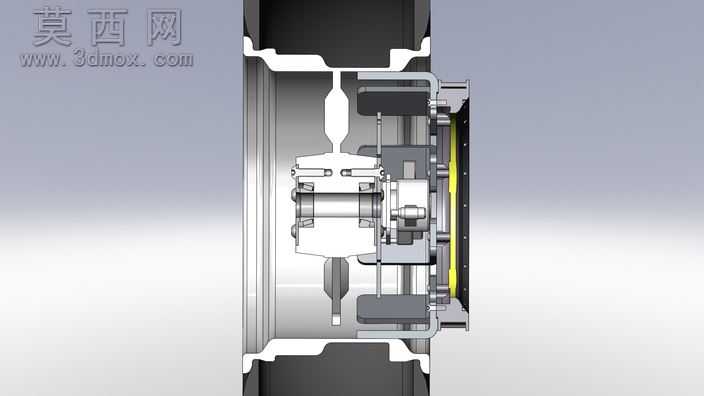

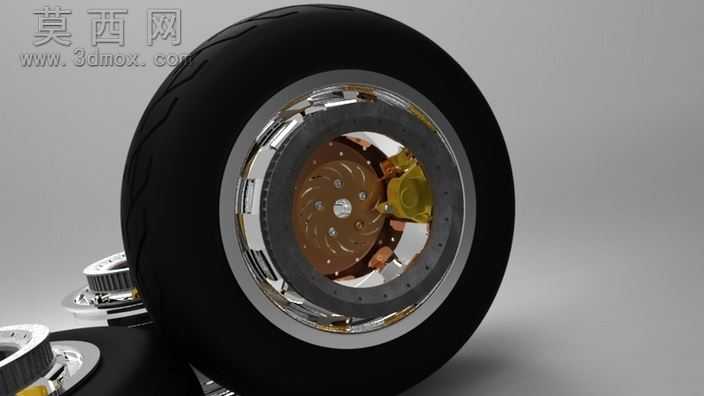

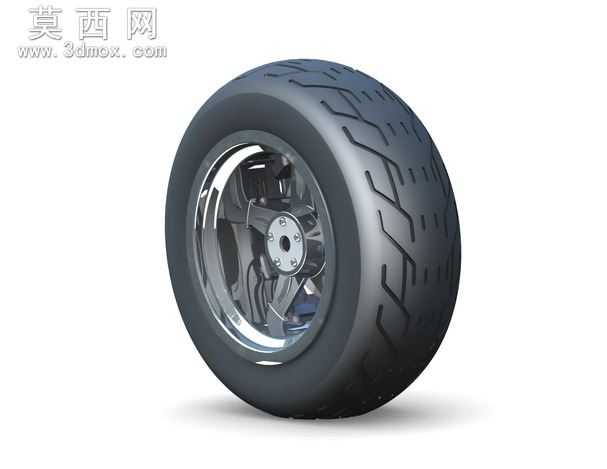

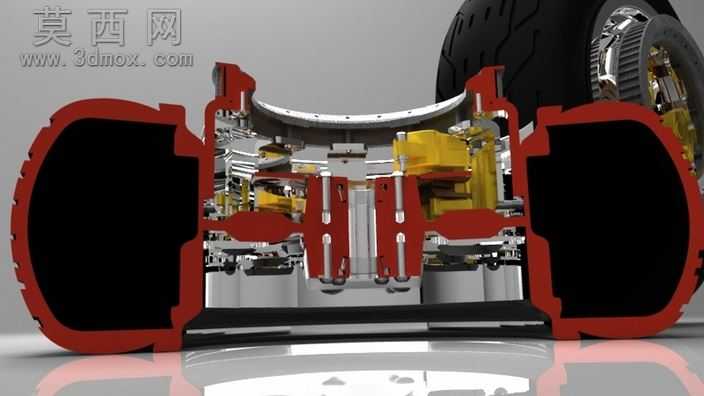

本模型为哈雷戴维森XL120R Sportster1200车型配套的后轮轮胎及关联轮组结构的三维建模成果，建模过程严格遵循实车部件的尺寸比例与装配逻辑，完整还原了该款巡航摩托车后轮系统的内部构造与外部形态。建模阶段首先参考该车型230/60R15规格轮胎的真实参数，确定轮胎外径、断面宽度、扁平比、适配轮毂直径等核心尺寸基准，对轮胎外表面的胎纹沟槽、胎侧标识区域、胎唇密封结构进行精细化曲面建模，还原橡胶轮胎的弹性部件形态特征。针对轮组内部的制动、传动、支撑结构，按照实车的装配层级逐一构建零件模型：包含红色的轮辋支撑壳体、内部的传动齿轮组、制动组件、轮毂轴承、辐条连接结构、轮辋密封件等，所有零件的配合间隙、安装定位关系均按照真实机械装配逻辑设置，可直观呈现后轮系统从轮胎到内部传动制动结构的完整装配关系。材质与渲染阶段，针对不同部件的物理属性匹配对应材质效果：轮胎部分采用哑光深黑橡胶材质，还原橡胶表面的细微颗粒质感与胎纹的凹凸肌理；金属结构件区分铸铁、铝合金、镀铬件的不同质感，传动齿轮、制动部件采用略带磨砂质感的金属材质，镀铬装饰轮辋部分做高反光金属处理，红色支撑壳体采用半光泽漆面材质，内部密封件、缓冲件采用哑光橡胶或工程塑料材质，通过光影渲染突出不同部件的材质差异与结构层次。设计思路上，该模型采用剖视展示的呈现形式，将后轮沿中心对称面做剖切处理，既保留了完整轮胎的外部形态特征，又清晰展现了内部封闭腔体中的零件排布与连接关系，可直观观察到轮胎与轮辋的密封配合方式、内部传动组件的动力传递路径、制动结构的安装位置，以及各支撑部件的受力结构设计，完整还原了大排量巡航摩托车后轮兼顾承载、传动、制动功能的结构设计特点，可用于摩托车结构教学、改装设计参考、零部件装配演示等场景。
