六工位汽车扭矩泄漏测试设备

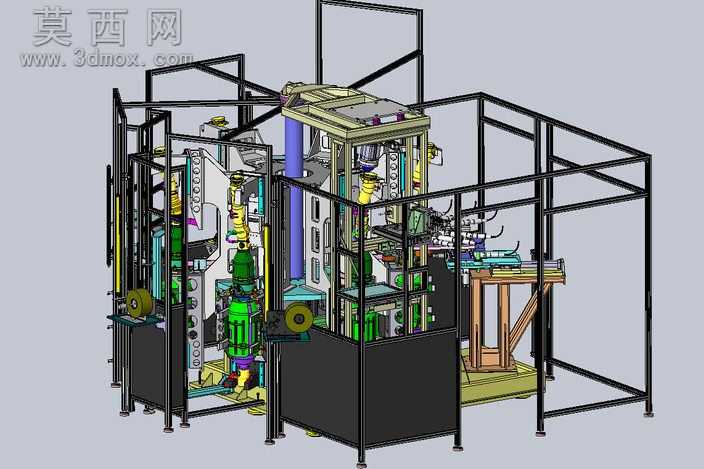

本模型为六工位汽车零部件扭矩与泄漏性能专用测试设备，采用三维参数化建模完成整体结构搭建，建模过程中对各功能模块进行独立装配设计，通过配合约束实现各运动部件的动作模拟，可直观呈现设备运行时的工位流转、工件装夹、检测执行全流程动作逻辑。设备整体采用铝型材搭建安全防护框架，搭配黑色钣金护板实现作业区域的安全隔离，框架结构预留了操作门与观察窗口，兼顾操作安全性与运行状态可视性。内部集成六组独立测试工位，可同步完成多件汽车零部件的扭矩性能检测与密封泄漏测试，大幅提升批量检测的作业效率；每个工位配置专用定位夹具，可针对待测汽车零部件的外形特征实现快速精准装夹，保证检测过程中工件位置稳定无偏移，避免装夹误差影响检测结果精度。检测执行模块集成扭矩加载单元与泄漏检测气路组件，扭矩单元可按照预设参数输出稳定扭矩，完成零部件的扭矩性能校验，泄漏检测单元通过密封对接后充入检测介质，可精准识别工件的密封缺陷。建模过程中对气路管线、传动组件、电气元件的排布进行了精细化设计，所有管线均预留合理的弯折与活动空间，避免设备运行过程中出现管线干涉磨损问题；各标准件均采用对应材质渲染，金属框架呈现哑光金属质感，防护钣金呈现磨砂黑质感，气动元件与传动部件还原工业器件的真实外观色彩，整体渲染效果贴近设备实际生产状态。设备侧边设置上下料工位，配置工件定位托架，可配合人工或自动化上下料机构完成待测件的上料与成品下料流转，整体结构布局紧凑，各功能模块分区明确，既满足检测工艺的功能需求，又兼顾设备维护的操作便利性，可直接作为汽车零部件检测工位的设计参考方案，也可用于同类自动化检测设备的结构优化与方案评审。
