无线LED灯组配套手持遥控器结构设计

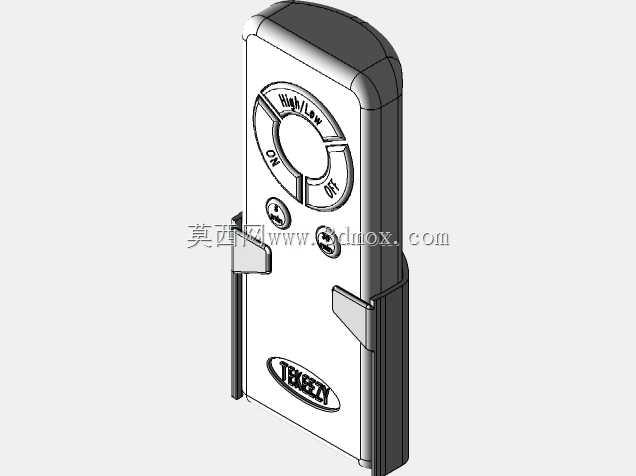

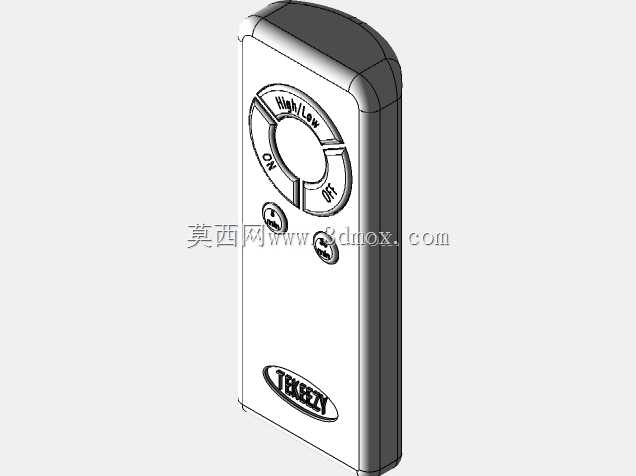

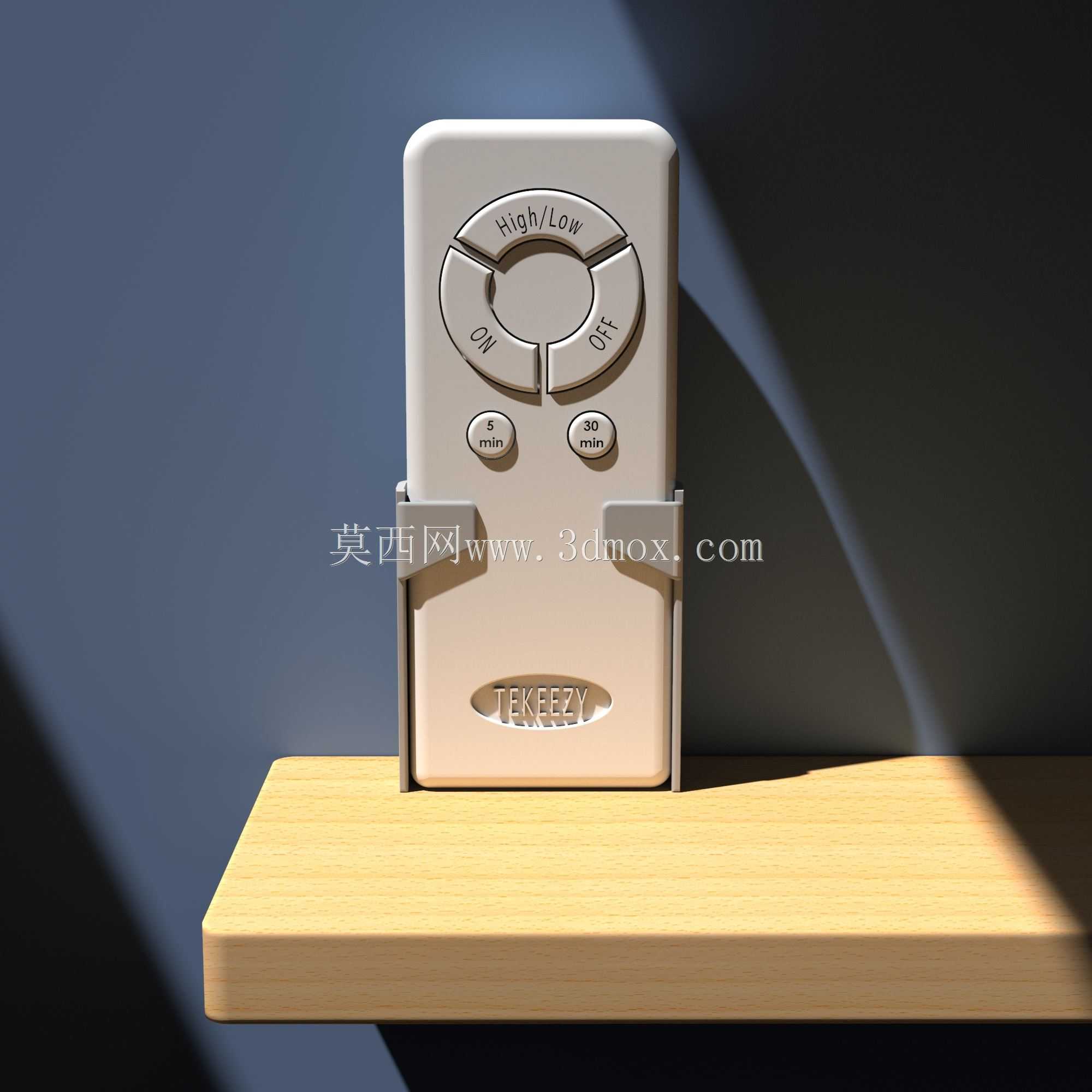

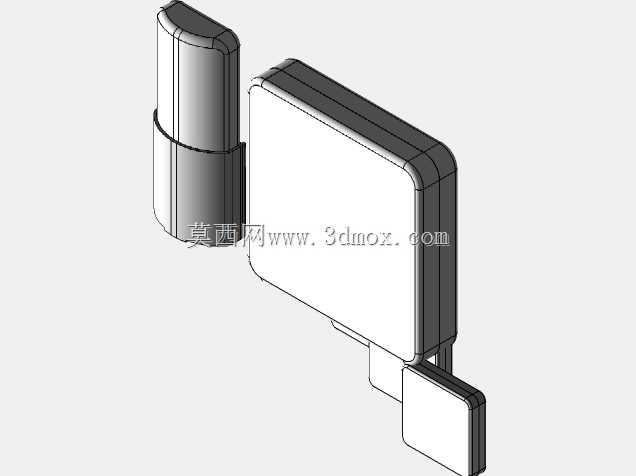

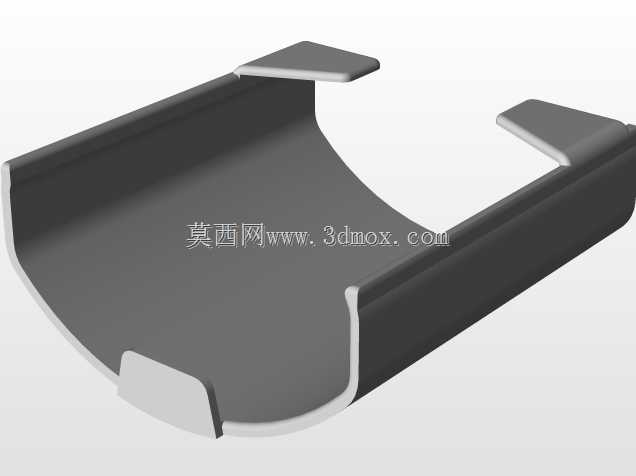

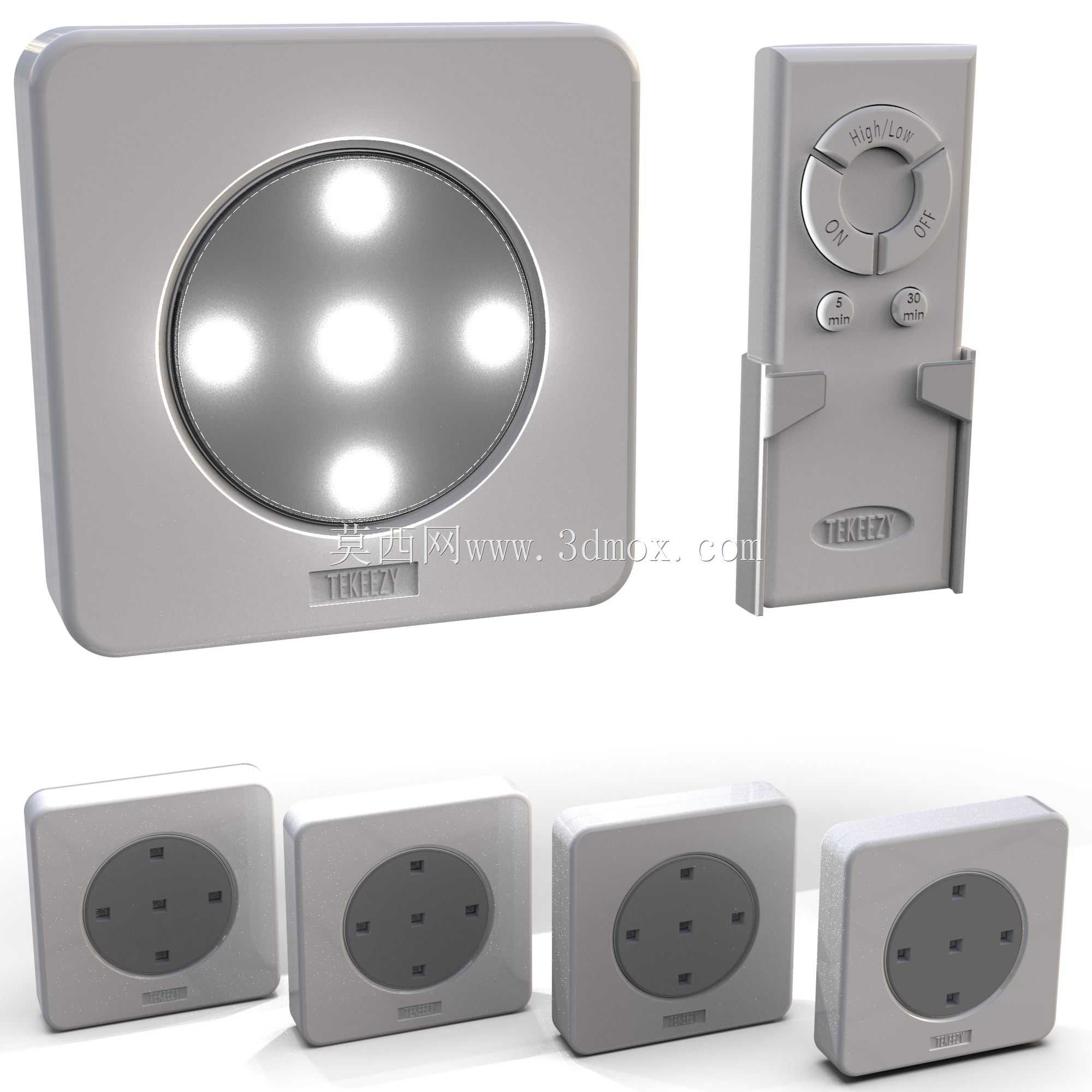

这款手持控制装置主要配套民用及商用场景下的无线LED照明组使用，常见于家居客厅吊顶灯组、展柜辅助照明、商用软膜灯箱、户外临时亮化照明等场景的近距离无线调控，用户无需接触灯具本体，在30米有效覆盖范围内即可完成灯光状态调整，解决了高位安装灯具操作不便、多灯组同步调控效率低的实际使用痛点。从结构设计逻辑来看，整体采用符合人体工学的弧面过渡长方体造型，壳体选用阻燃ABS塑料注塑成型，表面做细晒纹处理避免日常使用留下指纹划痕，握持边缘做R3圆角处理，单手握持时贴合手掌虎口弧度，长时间操作不会产生硌手感。正面操控区域采用环形功能按键布局，中心区域设置高低亮度切换档位，环形两侧分别对应电源开启与关闭功能，下方两个独立按键对应定时关闭档位，按键采用双色注塑工艺，字符标识与按键本体一体成型，长期按压不会出现字符磨损脱落的问题，按键触发行程设置为1.2mm，按压力度控制在1.5N-2N区间，兼顾清晰的按压反馈与操作舒适度。装置背部设计有配套的壁挂式安装底座，底座预留两个沉头螺丝安装孔，可固定在墙面、家具侧板等位置，闲置时可将遥控器卡入底座存放，避免随手放置导致的遗失问题，底座与遥控器之间采用卡扣式配合，插拔力度适中，单手即可完成取放操作。壳体内部预留纽扣电池仓空间，电池盖采用滑扣式结构，无需额外工具即可完成电池更换，仓体周边设计有环形密封筋，搭配薄型EVA泡棉密封条，可满足日常使用场景下的防泼溅要求，避免桌面泼洒水渍渗入内部导致电路故障。整体外形尺寸控制在100mm*45mm*12mm区间，安装底座的外轮廓尺寸为110mm*50mm*8mm，墙面安装时仅需预留120mm*60mm的平整安装面即可，不会占用过多墙面空间，适配各类家装、商装场景的安装需求。电路部分的安装柱在壳体内部均匀分布，柱高与PCB板厚度匹配，装配时PCB板通过定位柱卡入预设位置，配合壳体内部的限位筋完成固定，无需额外打胶即可避免使用过程中电路板移位，按键下方对应位置设置导电胶触发凸点，凸点高度与按键行程匹配，确保每一次按压都能准确触发对应功能，不会出现按键失灵、误触发的问题。
