弧形台面支撑扩展工作台结构设计

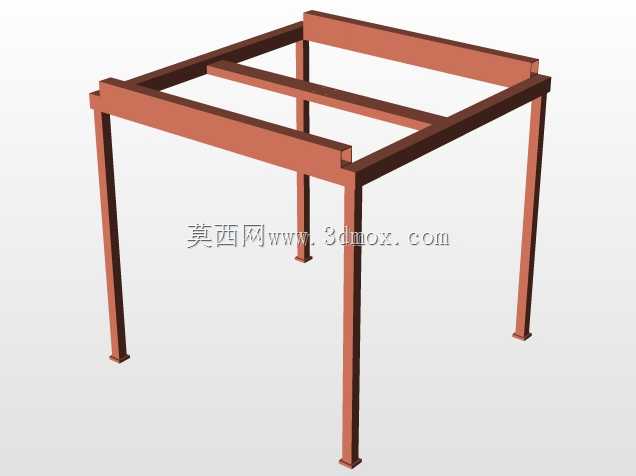

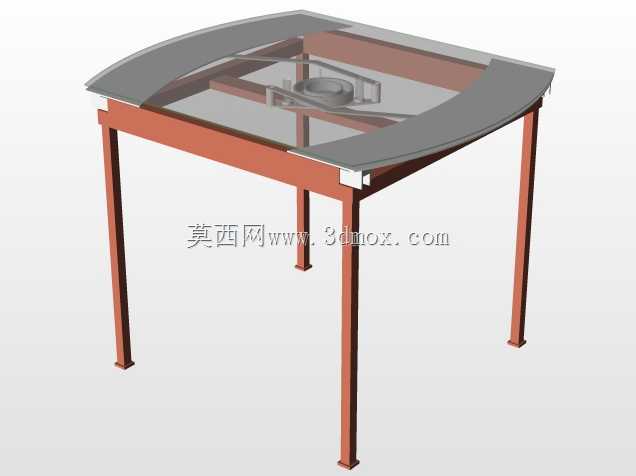

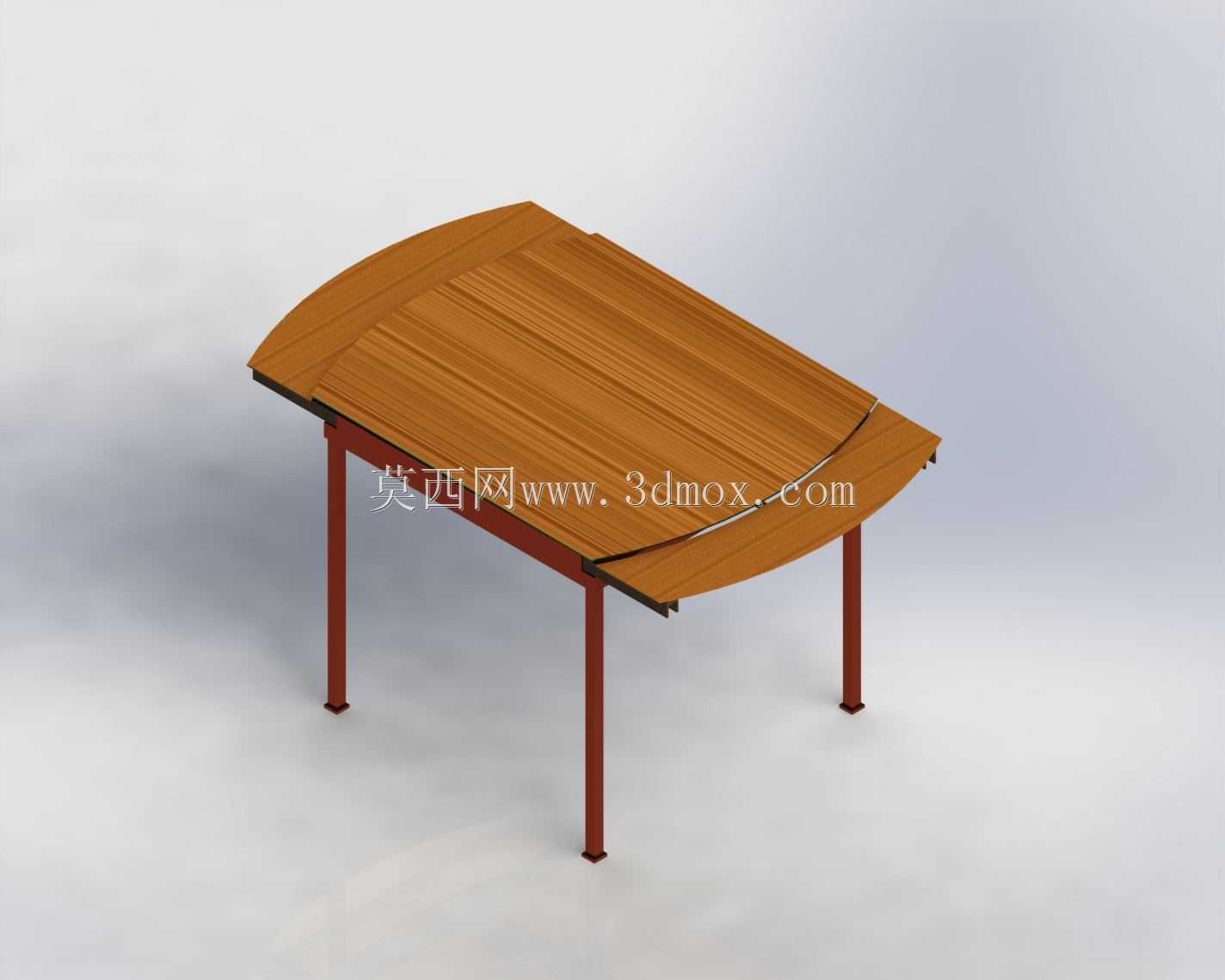

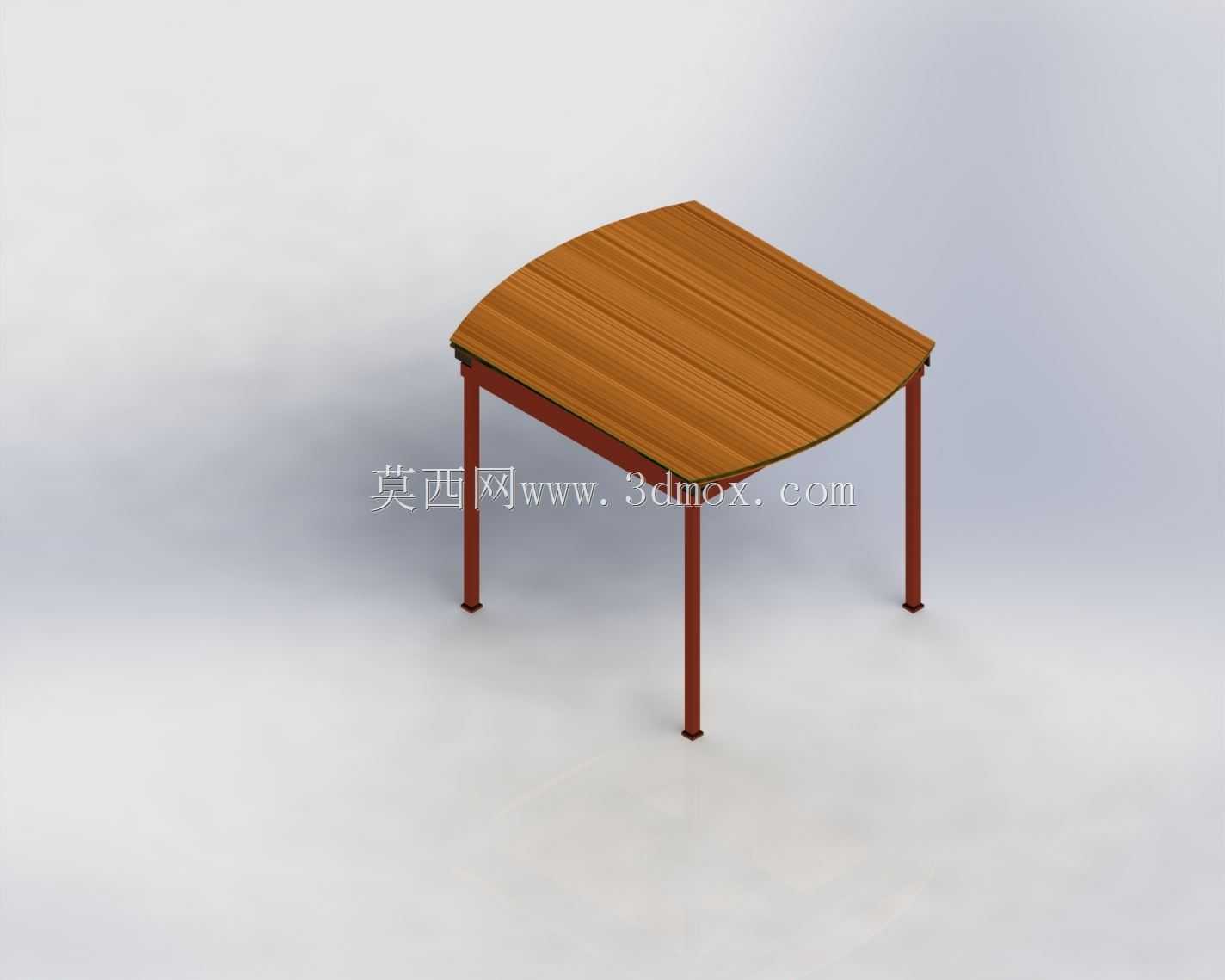

该结构主要用于生产车间内工位拓展场景，可适配现有生产线的边角区域，为操作人员提供额外的物料暂存、工件预装、工具摆放的承载平台，尤其适合环形布局的装配线、检测线周边使用，填补弧形工位区域的操作空间空白，避免常规矩形工作台无法贴合弧形动线、造成空间浪费或操作动线受阻的问题。整体采用型钢焊接作为主支撑框架，四根立式支腿采用等边角钢制作，底部预留安装孔位，可通过膨胀螺栓直接与车间混凝土地面固定，也可搭配可调脚杯适配地面不平整的安装场景，支腿与上部横梁采用满焊连接，焊后做去应力处理，避免长期承载出现框架变形。上部台面框架采用矩形管拼焊成型，边缘做弧形裁切处理，可完美匹配环形生产线的外轮廓弧度，台面可根据使用需求铺设防静电胶皮、钢板或者木质层板，框架中部预留的安装位可集成小型工装夹具、气动接头或者电源插座，满足不同工序的操作需求。设计过程中优先考虑安装边界的适配性，整体外轮廓弧度可根据现场实际的生产线半径做参数化调整，支腿高度可适配常规750mm至900mm的操作高度范围，满足站立操作的人机工程要求，框架整体承载能力可达到每平方米200kg，足以支撑常规工装、小型工件及操作工具的放置需求。框架中部的预留空腔可走布线槽，将气路、电路管线隐藏在框架内部，避免管线外露造成的安全隐患，台面边缘做包边处理，防止放置的工件、工具滑落。不同于常规标准化工作台，该弧形扩展结构可灵活适配各类非矩形的空余工位，在不改动原有生产线布局的前提下，拓展有效操作面积，尤其适合多品种小批量的装配车间，可根据工位调整需求快速拆装移位，支腿上预留的安装孔可搭配侧挂置物架、工具挂板等附件，进一步拓展工位的存储能力。结构设计时充分考虑焊接工艺的可行性，所有拼接位置均预留足够的焊接操作空间，避免出现无法施焊的死角，型钢选型时优先选用市场常规供货规格，降低加工制作的材料成本，整体装配完成后无需复杂调试，固定到地面即可投入使用，后期维护仅需定期检查连接螺栓紧固状态、焊缝是否出现开裂即可，维护成本极低。
