发电厂锅炉给水调节阀三维结构设计

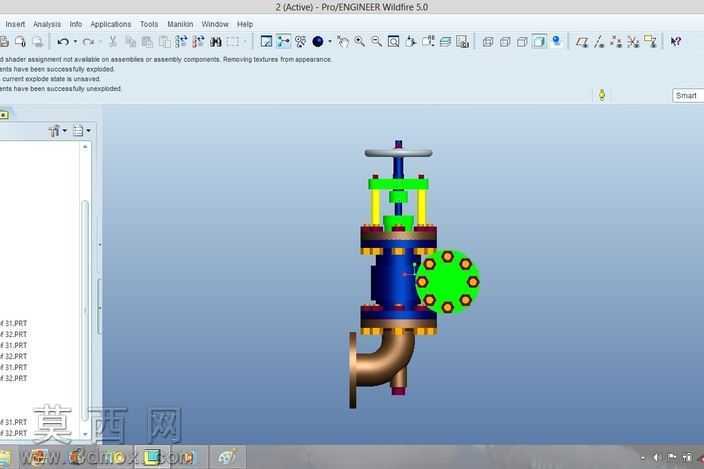

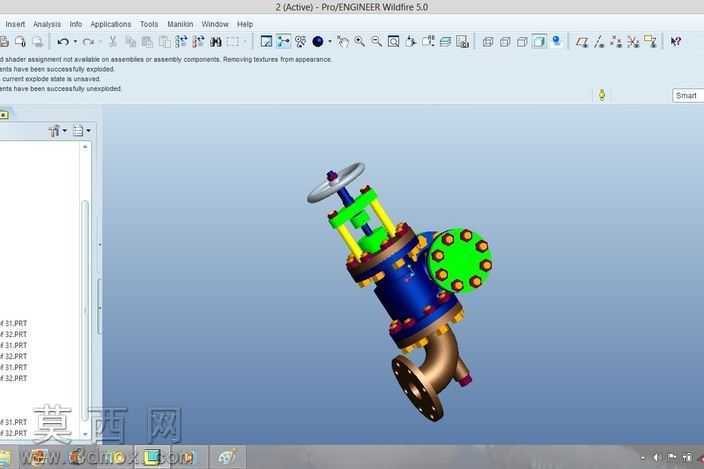

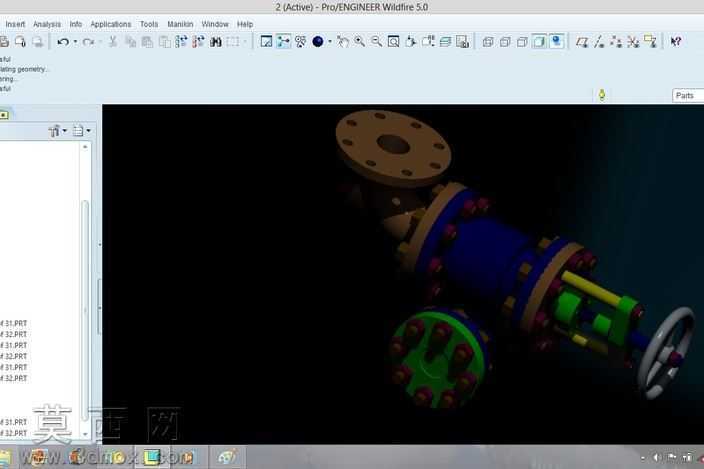

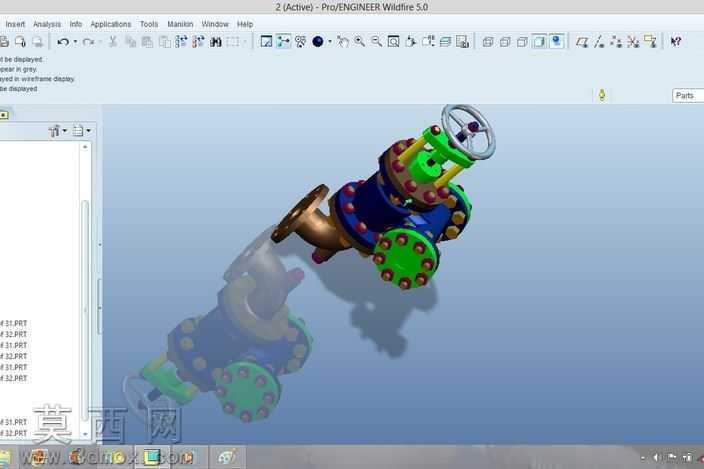

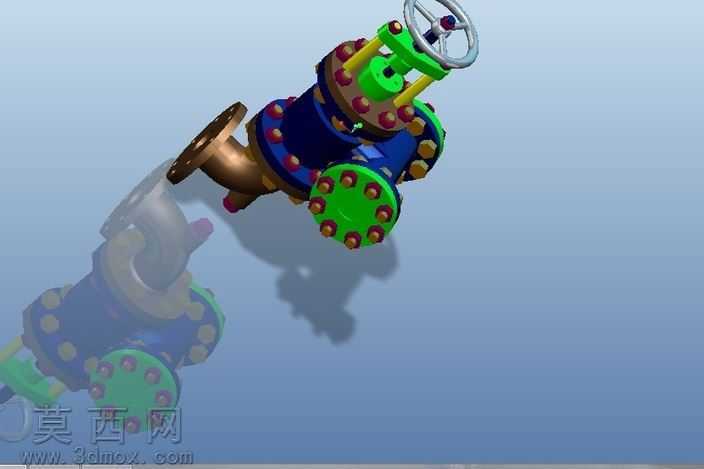

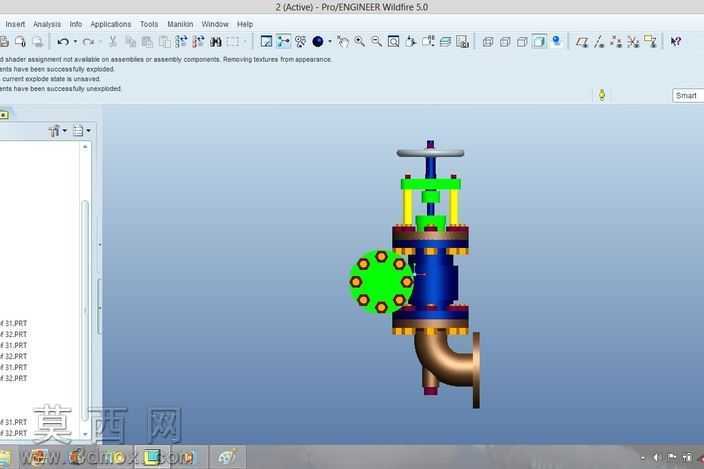

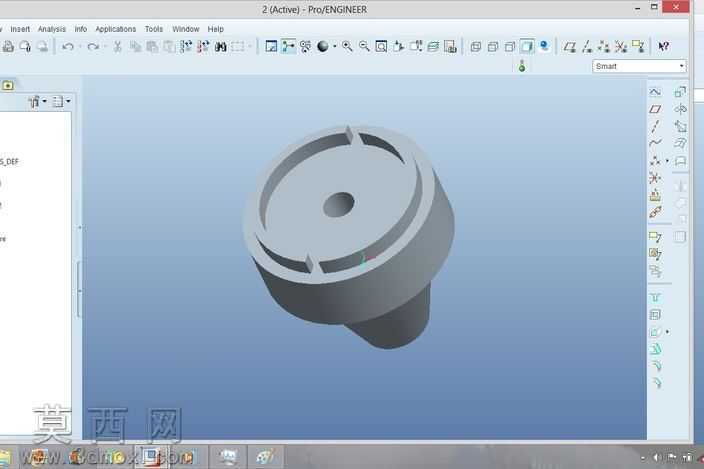

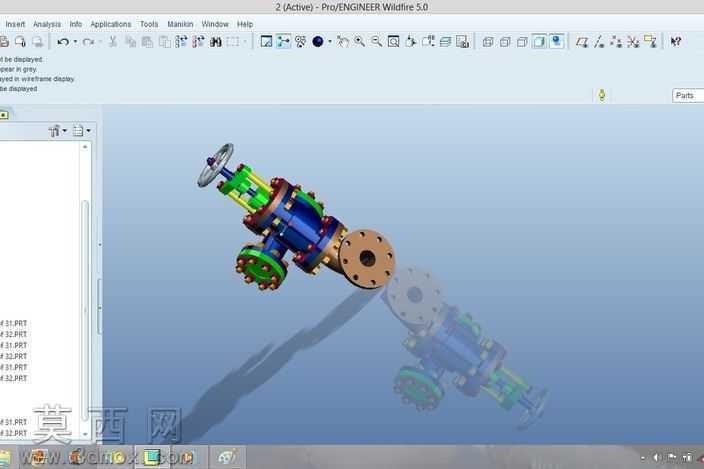

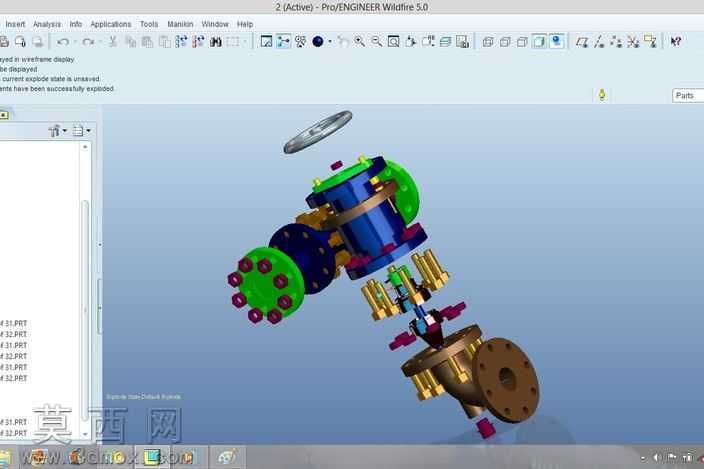

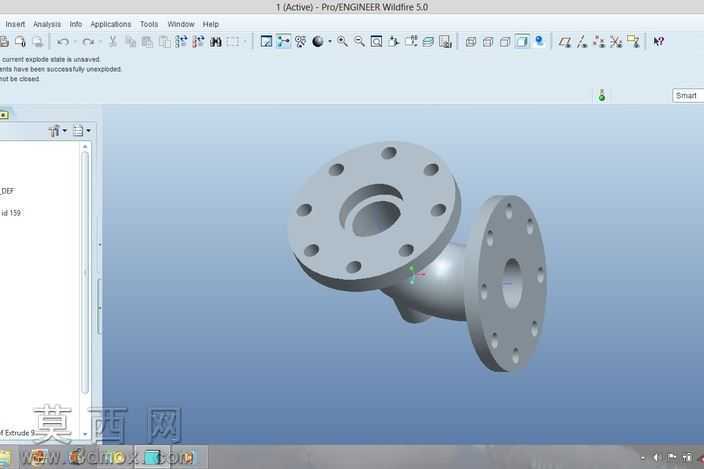

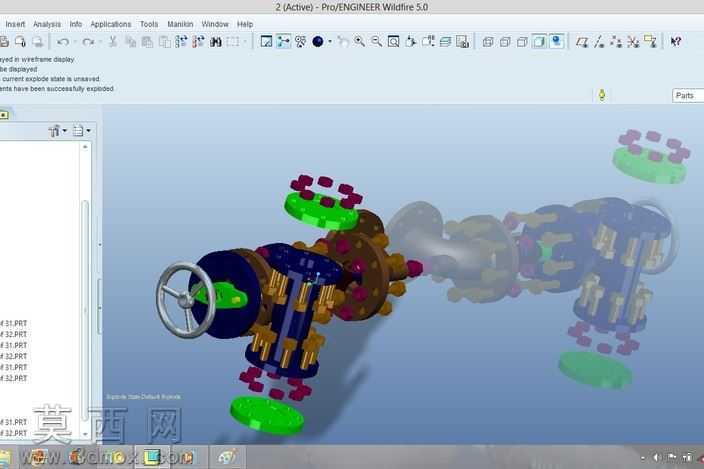

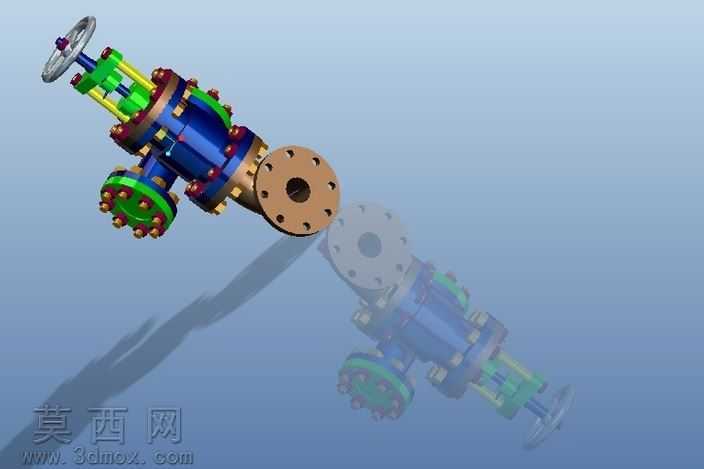

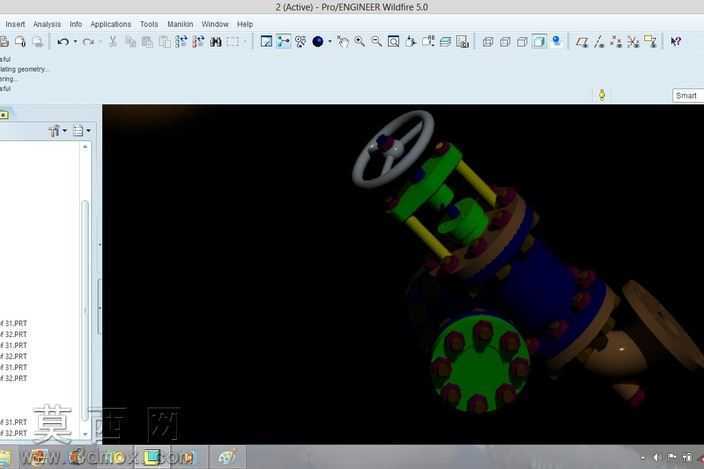

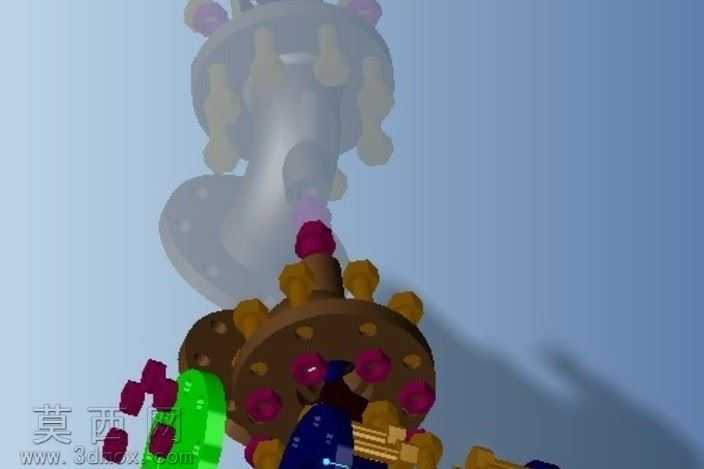

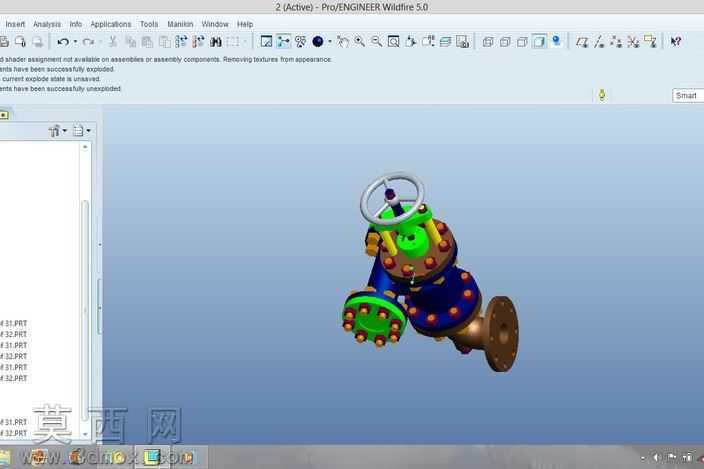

本作品为发电厂工况专用的锅炉给水调节阀三维建模成果，建模阶段严格遵循工业阀门设计规范，先完成整体装配逻辑的梳理：将阀门拆分为手轮驱动机构、阀杆传动组件、多腔阀体、法兰连接端、密封紧固组件五大核心模块，逐一绘制零件草图后通过拉伸、旋转、扫掠等特征命令生成实体，对阀体内腔的流道曲面做了连续曲率优化，保证流道过渡无锐角折角，匹配实际工况的流体走向需求。渲染阶段采用工业级写实材质方案：阀体承压外壳赋予铸钢哑光金属材质，表面添加细微的铸造肌理与使用磨损痕迹，手轮操作件做防滑纹理与烤漆质感区分，法兰密封面、阀杆外露部分赋予抛光不锈钢材质，紧固螺栓做发黑处理的金属质感，密封垫片赋予耐温橡胶的半哑光深色材质，通过三点布光方案突出阀门的结构层次，清晰展现各部件的装配关系与外部轮廓。结构设计上充分考虑锅炉给水的特殊工况：针对给水泵再循环到正常操作的切换需求，设计了匹配的阀芯行程结构，集成空化保护流道结构，可在高压差工况下避免空泡溃灭对阀内件的冲蚀，三阶梯级的承压结构可适配最高3500psig的工作压力，阀门进出口采用标准法兰连接结构，端面上的螺栓孔做了精确的阵列排布，保证与现场管路的安装匹配度。设计过程中重点优化了低压差初始充水阶段的流量特性，通过流道的特殊修剪结构提供平稳的流量过渡，避免阀芯受到气蚀损伤，同时设置了最小流量保护结构，在阀门进口高压工况下可快速泄流，避免蒸汽高压报警影响整个锅炉给水系统的可控性，所有密封位置的配合公差都按照高压阀门的行业标准做了参数化设定，保证模型可直接用于后续的工程出图、工况模拟与装配校验。
