PVC3/4寸双由令手柄式球阀三维结构设计

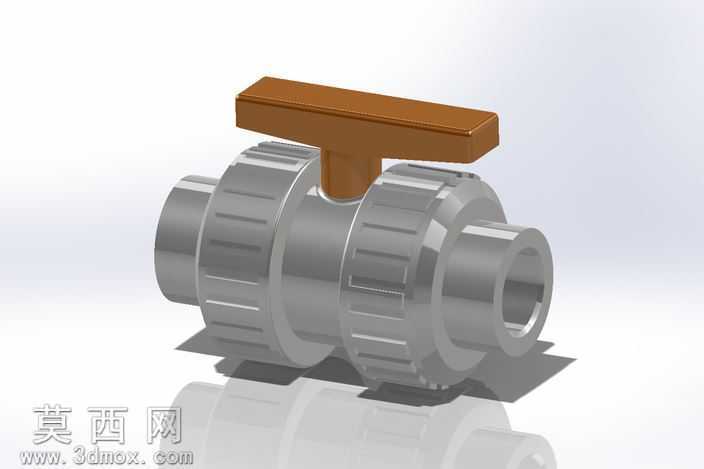

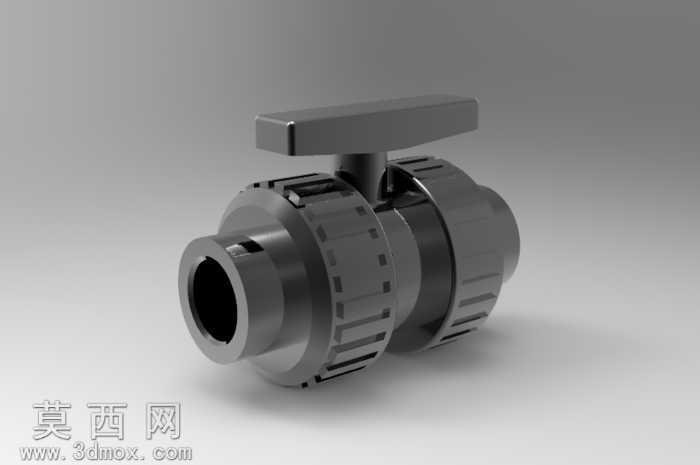

本作品为PVC材质3/4英寸规格双由令球阀的三维数字化设计成果，建模阶段严格遵循民用给排水管路系统的通用安装尺寸规范，以SolidWorks为核心建模工具，采用自底向上的装配建模逻辑完成全结构搭建。首先针对核心启闭件球体进行参数化建模，精准控制球体通径与流道的同轴度公差，保证介质流通时的压降控制在行业标准允许范围内；其次构建两端带活接结构的阀体组件，活接螺母的螺纹段采用装饰性梯形螺纹建模，既还原实物的装配连接特征，又避免无效的高精度螺纹特征占用过多模型运算资源，阀体外侧的防滑滚花结构采用圆周阵列特征完成，纹理间距与深度完全匹配民用PVC球阀的实际开模尺寸。手柄部分采用独立零件建模，依据人体工学设计扁平方正的握持形态，手柄与阀杆的连接位置做了防转扁位结构设计，还原实物装配时的周向定位逻辑，避免手柄操作时出现打滑空转的问题。材质与渲染阶段，针对不同零件匹配对应材质属性：阀体、球体、活接螺母均赋予硬质PVC材质，调整材质的粗糙度与反射参数，还原UPVC材质半哑光的塑料质感，同时通过轻微的环境反射表现塑料件注塑成型后的光滑表面特征；操作手柄赋予棕褐色酚醛塑料材质，适当提高材质的粗糙度数值，模拟热固性塑料的磨砂握持触感，避免手柄部分出现过于突兀的高光反射。场景搭建时采用柔和的影棚环境光，通过三点布光方案突出阀体的环形结构轮廓，在阀体下方添加柔和的地面反射效果，既清晰展现球阀的整体外观形态，又不会因过度反射干扰结构细节的呈现。结构设计上完整还原了双由令球阀的装配逻辑，两端活接可独立旋转，能够在不挪动两端管路的情况下完成阀门的拆装更换，阀杆与阀体的配合位置预留了标准的密封件安装空间，球体与阀体密封面的配合间隙控制在合理范围，既保证虚拟装配时无干涉报错，也能直观体现球阀的密封工作原理。整体建模过程中对非关键的工艺倒角、微小注塑浇口痕迹做了合理简化，在保证模型视觉还原度的前提下，优化了模型的面片数量，使其既可以用于产品展示、教学演示场景，也能作为管路系统设计的通用标准件导入装配体使用。
