山地自行车前轮毂110x20结构设计

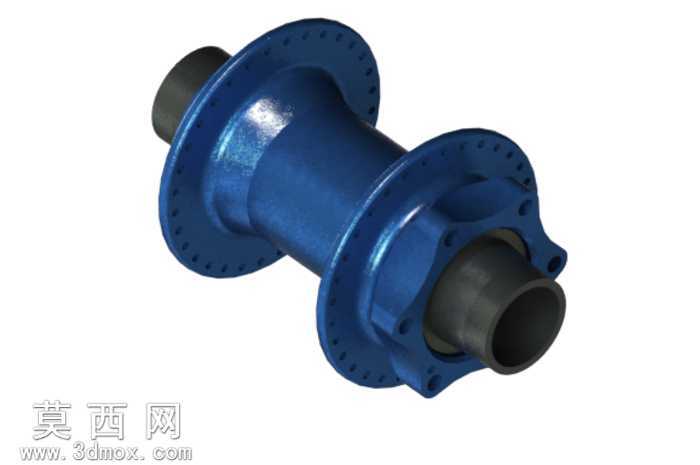

本作品为山地自行车前轮花鼓三维建模成果，建模过程围绕开档110mm、轴心直径20mm的桶轴规格展开，严格遵循山地车轮组的装配公差要求进行尺寸标定。建模初期先完成中心轴套的基础特征绘制，以旋转特征生成轴心通腔结构，预留轴承安装位的台阶尺寸，确保与61804 2rs轴承的配合公差符合过盈装配要求，同时在轴套两端加工出桶轴锁紧的定位卡槽，保证轮组安装后的同轴度精度。主体花鼓壳采用旋转加阵列特征组合构建，先绘制花鼓壳体的回转截面，通过旋转生成两端带法兰盘的筒状基础结构，两端法兰盘上均匀阵列32个辐条孔，每个孔位都做了沉头倒角处理，避免辐条帽安装时出现应力集中，适配常规32孔辐条的编圈需求。花鼓壳体一侧延伸出碟刹安装座结构，采用六钉国际标准安装位设计，安装面做了平面度公差约束，保证碟片安装后不会出现偏摆蹭碟的问题，安装座与花鼓主体之间做了圆弧过渡加强筋，提升碟刹制动时的结构抗扭强度。材质渲染阶段，花鼓主体壳体赋予蓝色阳极氧化金属材质，调整金属粗糙度参数模拟铝合金硬质氧化的细腻磨砂质感，在法兰盘边缘和壳体棱线处添加轻微的高光反射效果，还原真实氧化层的光影表现；两端轴套部分赋予哑光黑色金属材质，模拟钢质轴心的表面处理效果，轴承安装位的内壁做了轻微的金属反光处理，区分不同部件的材质差异。结构设计上充分考虑山地车越野场景的受力需求，花鼓壳体中部做了变径加厚处理，在保证整体轻量化的前提下提升径向抗冲击能力，法兰盘的辐条孔排布角度经过优化，让辐条编圈后受力更均匀，兼顾轮组的侧向刚性与纵向吸震性能；内部轴承位的间距经过合理排布，让轴承受力点更靠近花鼓两端，减少轴心受力时的弯曲力矩，提升轴承的使用寿命。建模过程中对所有装配接触面都做了公差校验，确保轴承、轴套、碟刹安装座之间不存在干涉问题，整体结构完全符合山地车重度越野使用的强度要求，可直接用于轮组组装的结构验证、加工开模的参考以及相关配件的适配设计。
