按压式自行车铃铛三维结构设计

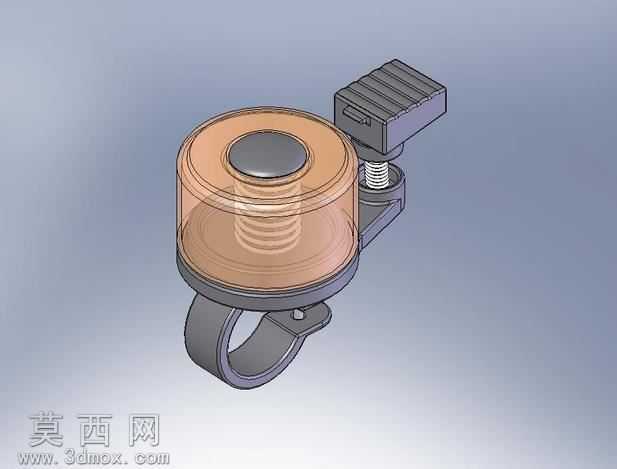

本作品为按压式自行车铃铛的三维数字化设计成果，建模阶段依托参数化三维设计软件完成全零件的独立构建与整体装配，完整还原了传统自行车铃铛的全部功能结构。建模过程中首先对车铃的固定抱箍进行参数绘制，抱箍采用半开口环形结构，预留锁紧安装位，可适配常规直径的自行车车把管材，建模时对抱箍的弯折弧度、安装孔位的同轴度做了精准约束，保证虚拟装配时与车把的贴合度符合实际使用需求。核心铃身部分采用半透明可视化处理，清晰展示内部的传动与发声结构：铃盖为薄壁回转体结构，内部设置螺旋复位弹簧，与按压拨杆的传动结构做了运动仿真约束，可模拟按压拨杆时拨片敲击铃盖、松开后弹簧带动拨杆复位的完整动作流程。材质渲染阶段针对不同零件做了差异化材质赋予：铃盖主体采用半透明磨砂工程塑料材质，还原部分复古车铃的半封闭外壳质感；顶部敲击接触盖、固定抱箍、按压拨杆采用哑光金属材质，模拟镀锌钢材的表面质感；内部弹簧、传动销轴采用亮面金属材质，突出金属构件的加工质感；拨杆表面的防滑纹理做了凹凸贴图处理，还原注塑防滑纹的真实触感。结构设计上充分考虑实际使用的可靠性，拨杆与铃身的连接转轴做了间隙配合约束，避免运动干涉；弹簧的线径、圈数、自由长度均参考通用五金件标准参数设置，保证按压行程与复位弹力符合日常使用的手感需求；固定抱箍的锁紧位预留了螺丝安装空间，可适配常规的十字锁紧螺丝完成车把固定。整体装配完成后做了全局干涉检查，确认所有运动部件在完整按压行程内无结构碰撞，各零件的壁厚、圆角均符合注塑件与冲压件的加工工艺要求，既还原了经典自行车铃铛的外观形态，也完整复现了其内部的机械传动逻辑，可用于骑行配件的结构展示、工艺参考以及相关产品的二次开发设计。
