弹簧式平口衣夹结构设计方案

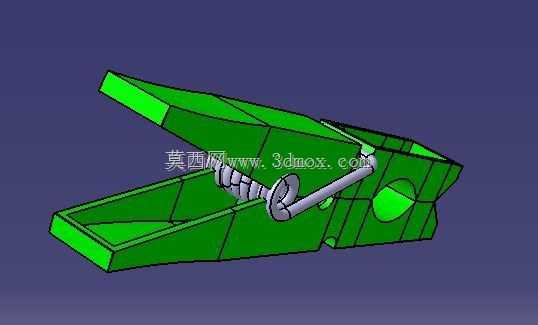

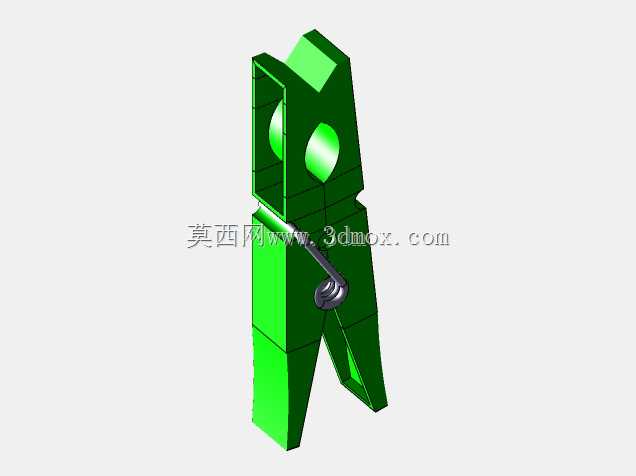

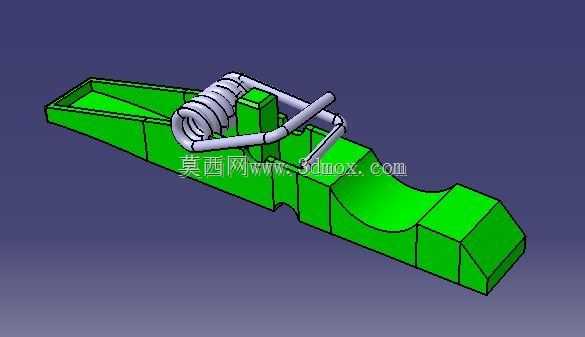

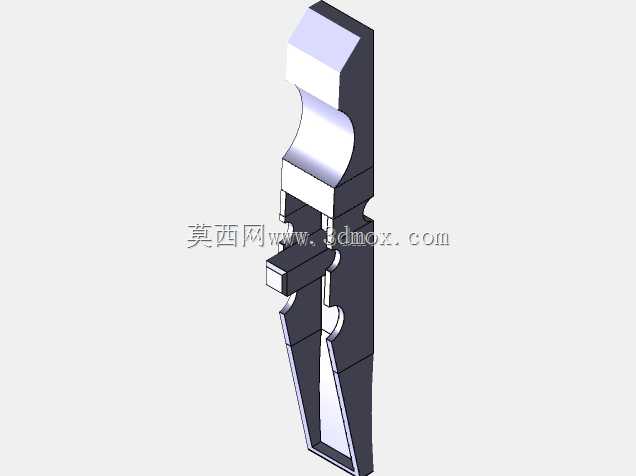

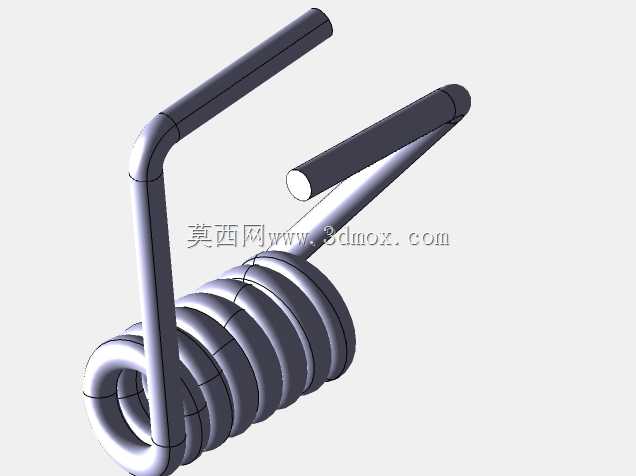

日常晾晒场景中，这类弹簧平口衣夹是使用频率极高的小型夹持五金件，不管是家庭阳台晾晒衣物、织物，还是小型生产车间临时固定轻薄片状物料、工艺加工环节定位薄型工件，都能依靠自身结构提供稳定的夹持力，不会在常规风力或轻微外力触碰下松脱。从结构设计逻辑来看，这款衣夹采用对称式夹体配合扭转弹簧的经典结构，两个夹体通过中部的铰接轴实现开合动作，扭转弹簧套在铰接轴上，两个支脚分别抵靠在上下夹体的内侧限位槽内，常态下弹簧提供的预紧力让夹体前端的咬合面保持闭合状态，使用者捏压夹体尾端的施力面时，杠杆作用会克服弹簧弹力让前端咬合面张开，即可放入需要夹持的物件，松开后弹簧复位完成夹持。夹体的咬合面做了内凹的平面设计，接触面积比尖嘴夹更大，夹持织物时不会因为压强过大留下难以消除的夹痕，同时咬合面边缘做了微小的防滑纹路处理，即使夹持光滑的塑料薄膜、纸张类物件也不会出现滑脱问题。夹体整体采用等比例1:1的实物尺寸设计，整体长度适配成年人手指捏压的操作尺度，尾端施力面做了加宽的斜切处理，捏压时手指受力均匀，长时间批量使用也不会产生明显的压痕不适感。铰接轴的安装位置经过杠杆比优化，前端夹持力和尾端按压力度的配比处于舒适区间，既不会因为按压力度过大造成操作费力，也不会因为夹持力不足导致固定失效。夹体外侧的加强筋结构沿着夹体受力方向布置，在长期反复开合使用的过程中，夹体不会因为应力集中出现弯折、断裂的问题，弹簧的选型匹配了夹体的开合角度范围，在最大开合角度下弹簧仍处于弹性形变区间内，不会出现塑性变形导致弹力衰减。夹体上预留的铰接轴安装孔和弹簧限位槽的尺寸公差做了合理控制，装配时不需要额外的紧固件辅助，依靠轴和孔的过盈配合即可完成整体组装，适合批量冲压或注塑生产的工艺要求，装配工序简单，生产效率高。在实际使用场景中，这类衣夹除了日常晾晒用途，也可在办公场景临时整理归类纸质文件，在手工制作场景固定待粘接的轻薄零部件，适用场景覆盖日用、办公、小型加工等多个领域，结构简单可靠，维护成本极低，正常使用状态下仅需避免长期处于强酸强碱腐蚀环境，即可达到很长的使用寿命。
