复古手摇式家用谷物研磨器具结构

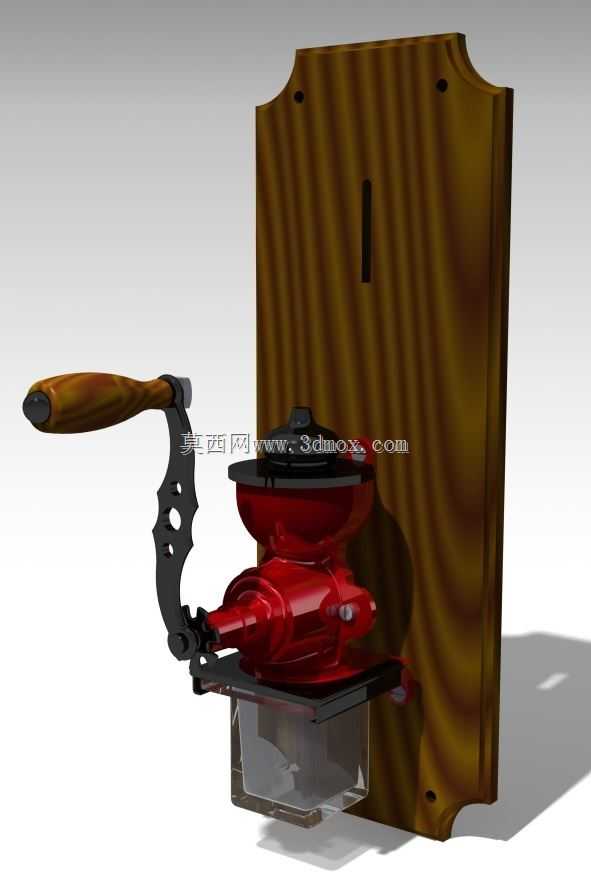

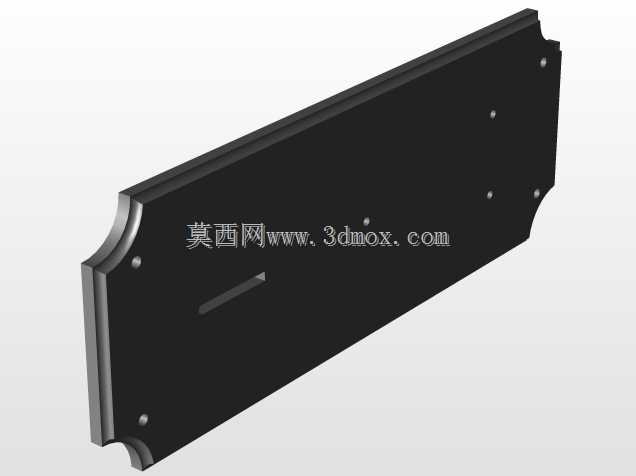

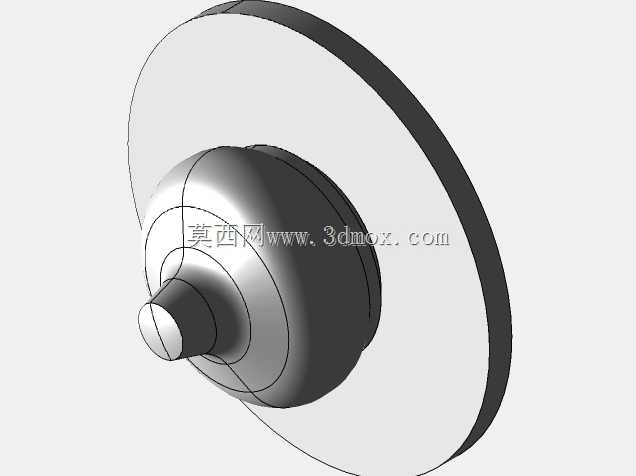

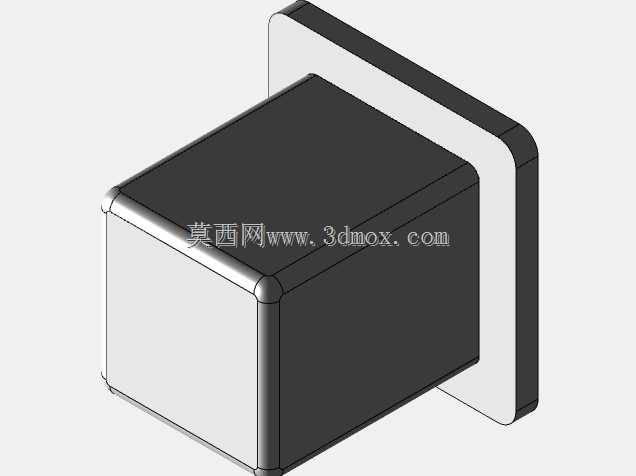

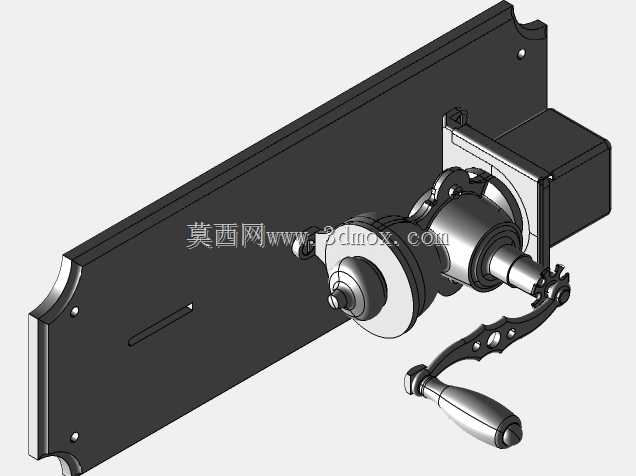

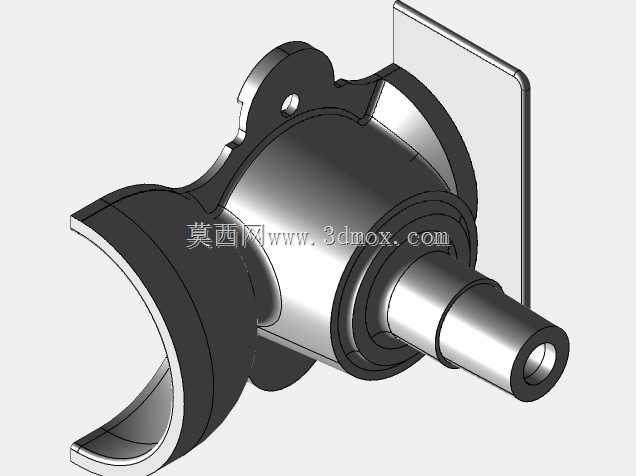

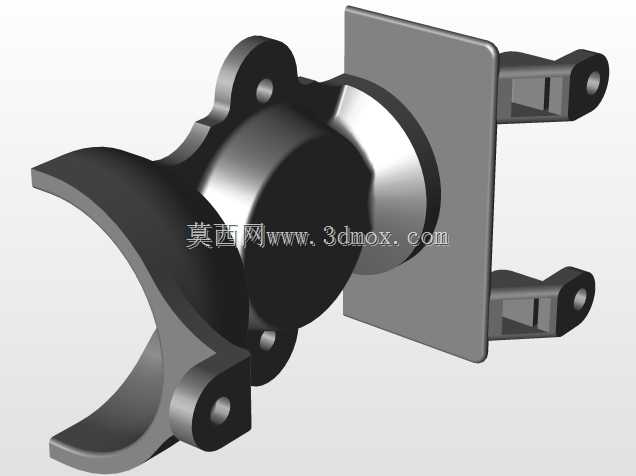

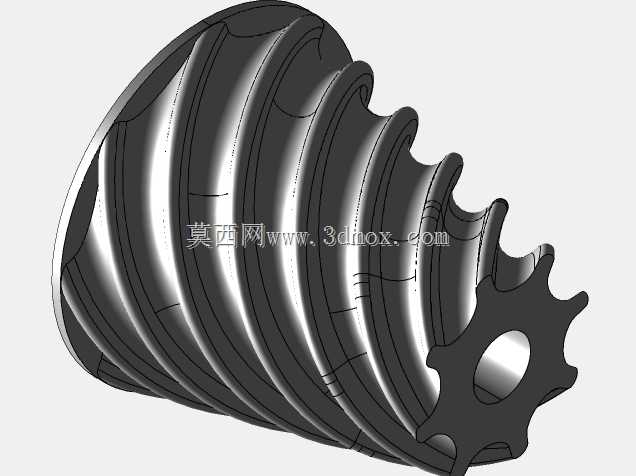

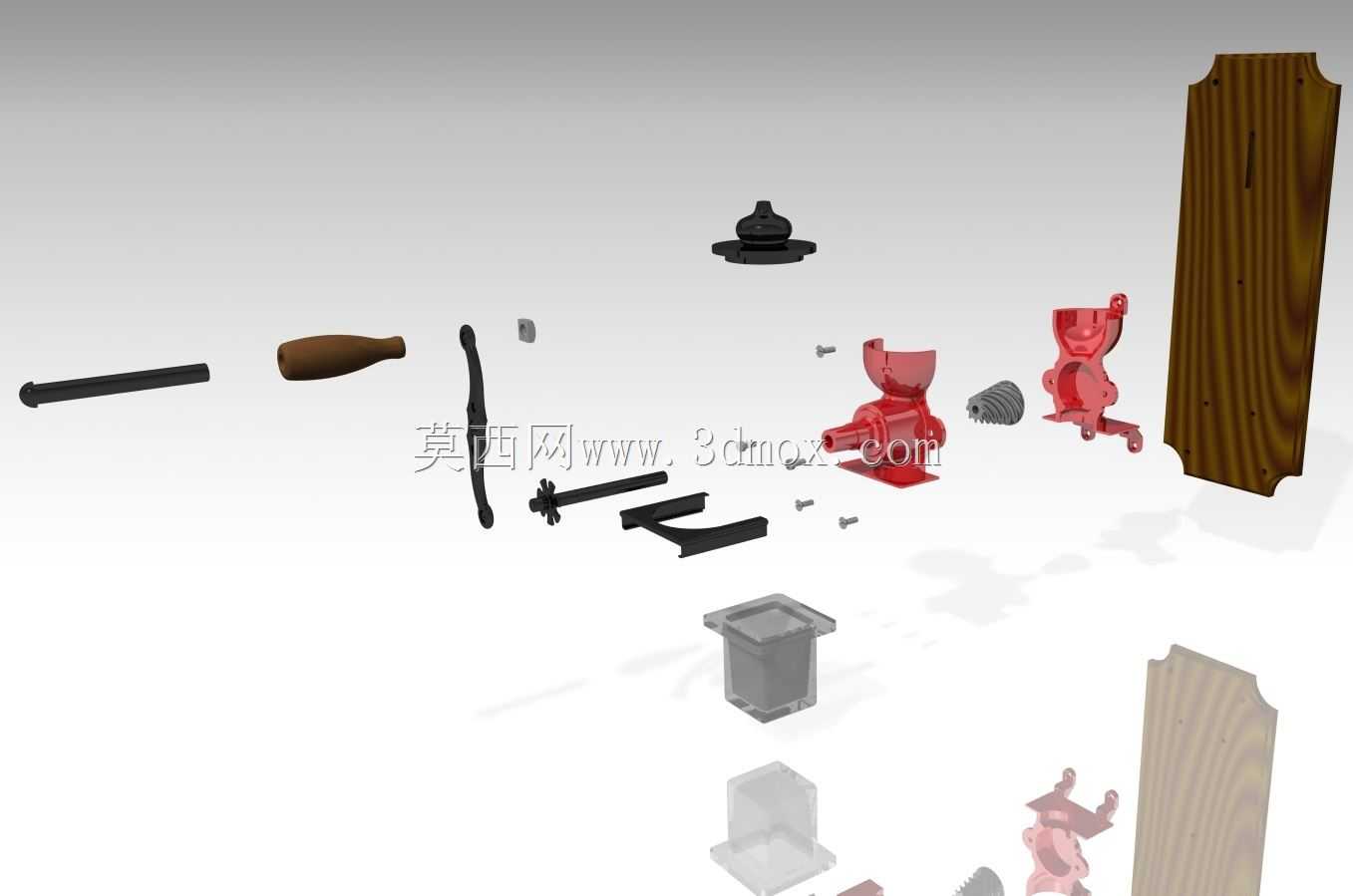

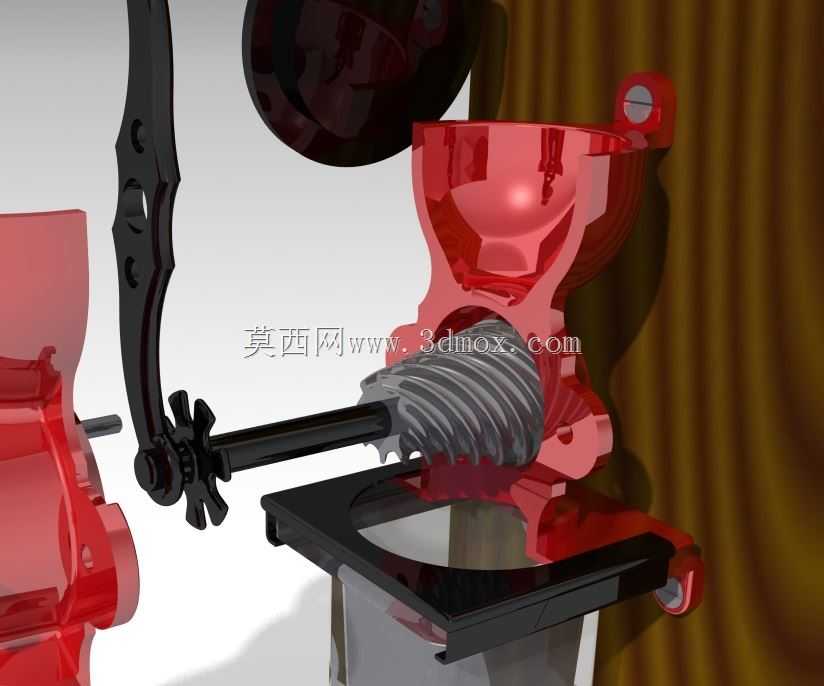

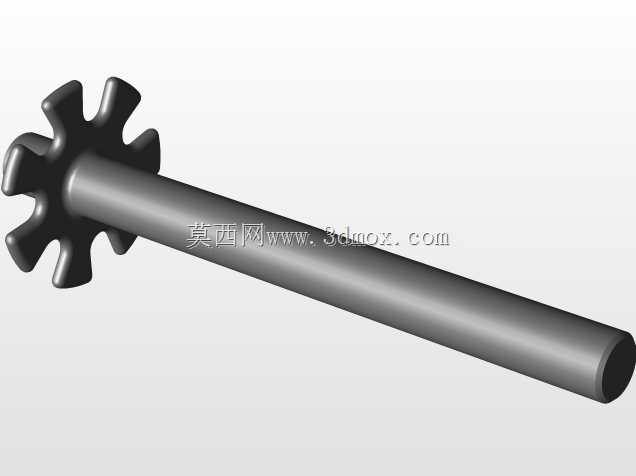

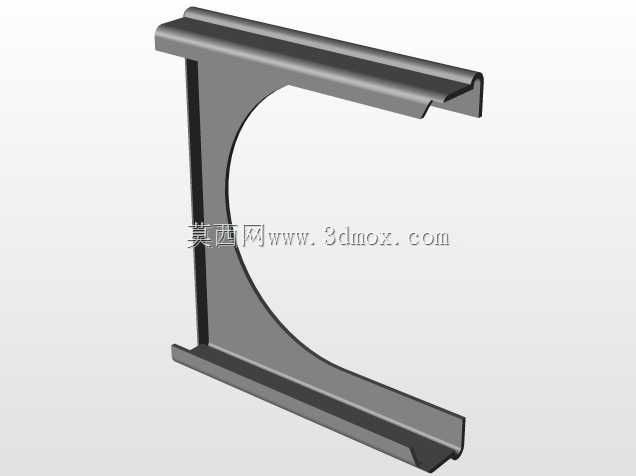

这款手摇研磨器具的结构设计，完全贴合家庭小批量干性物料加工的实际使用场景，早年多被安置在家庭厨房墙面，用来处理谷物、香辛料、咖啡豆这类需要粉碎成不同粗细度的干性食材，无需外接动力源，完全依靠手动摇臂输入扭矩完成研磨作业，适配无供电的使用环境，操作门槛极低。从结构拆分来看，整套构件分为固定支撑、动力输入、研磨执行、物料承托四个核心模块，各部件之间的装配逻辑完全围绕手动作业的受力特性设计，没有冗余的装饰性结构，每一处造型都服务于实际功能。固定支撑模块采用长条形实木背板作为安装基体，背板上预开有沉头安装孔，安装时可通过膨胀螺丝直接固定在墙面木质龙骨或实心砖墙上，安装孔位的间距经过受力校核，摇臂作业时产生的径向扭矩会均匀分散到两个安装点位，不会出现长期使用后背板松动歪斜的问题，背板的厚度控制在18mm左右，既保证足够的支撑强度，也不会过度占用墙面空间。动力输入模块包含木质摇柄、金属传动弯轴、定位卡簧三个核心零件，摇柄采用符合人体工学的纺锤形造型，握持段做了圆弧过渡，长时间摇转不会硌手，传动弯轴的偏心距经过反复调试，摇转时的力臂长度刚好适配普通人手腕的发力范围，单次摇转的输入扭矩可以稳定传递到研磨腔内部，不会出现力臂过短摇着费力、力臂过长容易磕碰周边物体的问题，轴体与支撑座的配合位置预留了润滑脂填充槽，长期使用也不会出现卡滞、异响的问题。研磨执行模块是整套器具的核心，包含铸铁研磨腔外壳、锥形磨芯、间隙调节旋钮、出料导槽几个部分，铸铁材质的磨芯表面做了交错的齿形开槽，两个磨盘的配合间隙可以通过端部的旋钮无级调节，顺时针拧动时间隙缩小，研磨出的物料细度更高，适合加工需要细粉的香辛料，逆时针拧动时间隙放大，可以加工需要粗颗粒的谷物碎，研磨腔的进料口做了扩口设计，倒入物料时不会出现撒漏，研磨完成的粉料会顺着倾斜的出料导槽直接落入下方放置的承接容器中，导槽的倾斜角度设置为35度，刚好可以让研磨后的干性物料依靠自重滑落，不会在腔体内残留积粉。物料承托模块包含顶部的进料斗盖和下方的透明接料盒，进料斗盖可以在研磨过程中盖住进料口，避免摇转过程中物料飞溅，接料盒采用卡扣式结构与研磨腔主体连接，拆卸清理时只需轻轻按压卡扣即可取下，盒体的容量设置为500ml，刚好满足单次家庭加工的物料量，不会因为容量过大导致接料后长期存放返潮。整套结构的所有金属构件都做了防锈处理，与食材接触的磨芯部位采用食品级铸铁材质，不会在研磨过程中析出有害物质，各部件之间的连接螺丝全部采用标准五金件，后期如果出现零件磨损，可直接替换同规格标准件，无需定制特殊配件。从安装边界来看，整套器具固定在墙面后，摇臂展开的最大旋转半径为120mm，安装时只需保证背板周边150mm范围内无遮挡物，即可顺畅完成摇转作业，整机从墙面突出的最大距离为160mm，不会过度占用厨房的操作空间，背板的整体高度为320mm，安装高度可根据使用者的身高调整，一般将摇柄的握持位置调整到与使用者手肘齐平的高度，操作时的发力姿态最为舒适，长时间作业也不会产生手臂酸胀的问题。在建模过程中，所有零件的配合公差都按照小五金件的实际加工精度设置，轴与孔的间隙配合公差控制在0.1mm以内，既保证装配时的顺畅度，也不会出现使用过程中晃动量过大导致研磨粗细不均的问题，木质零件的纹理走向也按照实际实木加工的选材逻辑设置，背板的木纹沿长度方向延伸，保证木质构件的结构强度，摇柄的木纹沿握持方向排布，避免长期受力出现断裂。
