日常洗护用海飞丝洗发水瓶外观结构设计

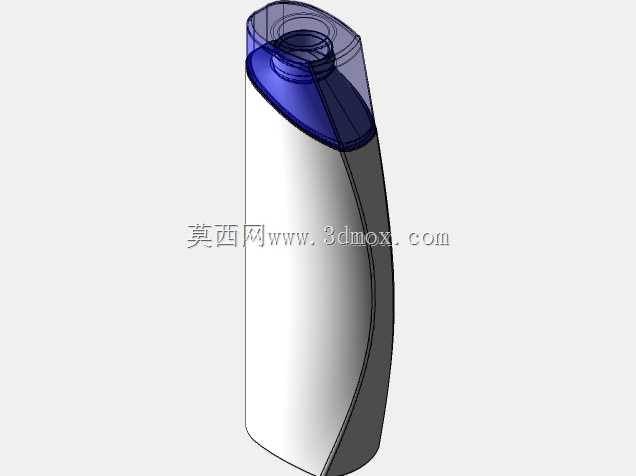

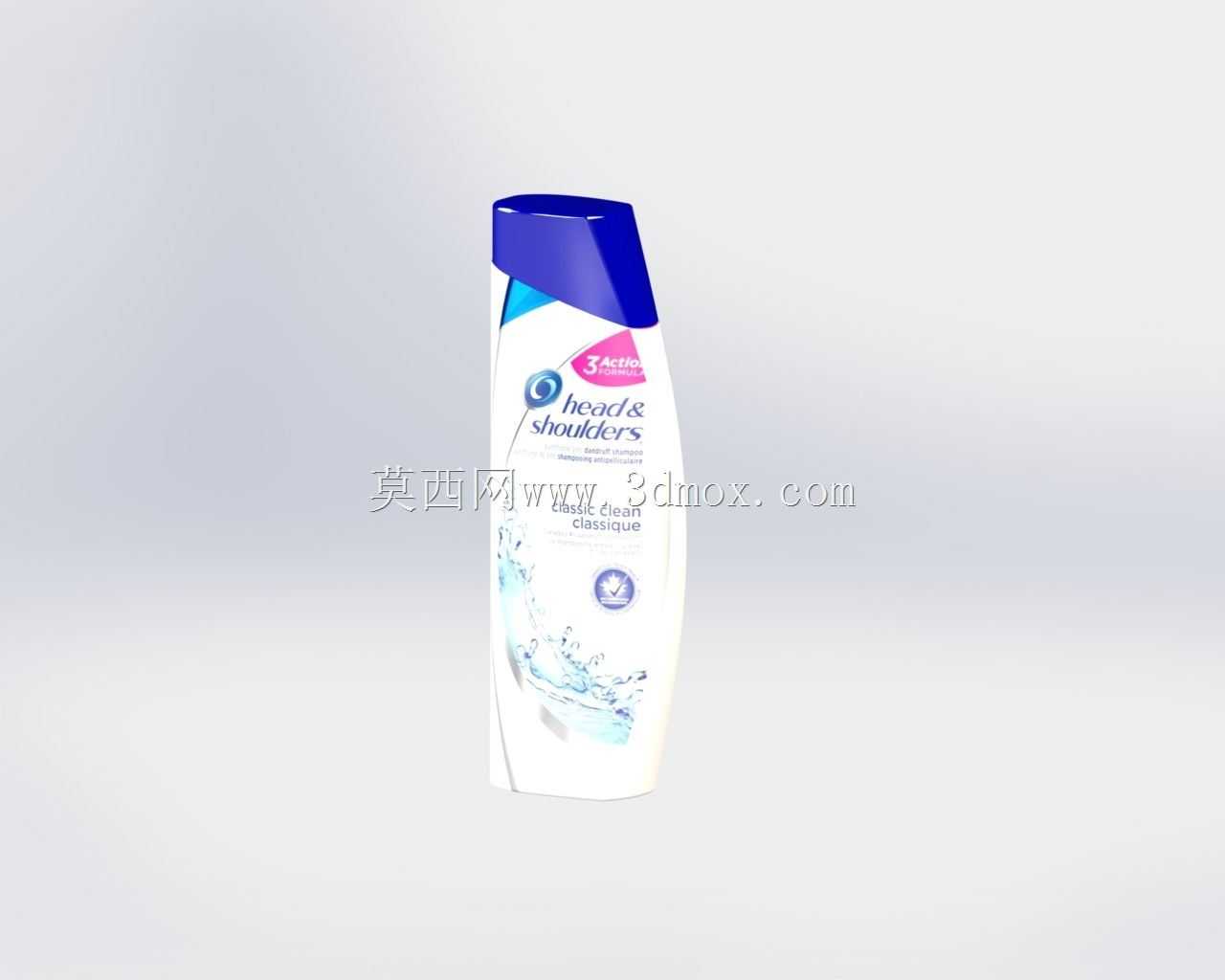

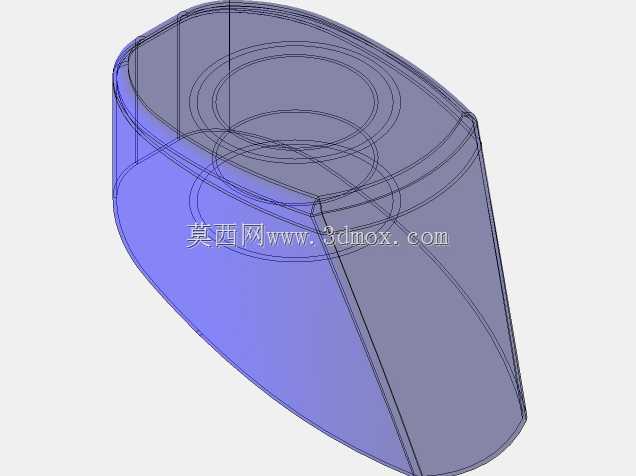

在日化快消品的包装结构开发环节，洗护类塑料瓶的三维建模是包装落地前的核心验证环节，这款洗发水瓶的结构设计完全贴合日化生产线的灌装、贴标、堆码全流程需求。从实际产线适配角度看，瓶身整体采用收腰流线型曲面，中段握持区域做了1.2mm深度的内凹弧面处理，匹配成年人手掌握持的自然弧度，日常取用倾倒时不易打滑，同时该曲面弧度也适配自动灌装线的卡瓶定位工装，传输过程中不会出现卡滞、偏转问题。瓶盖部分采用翻盖式结构设计，与瓶口的配合间隙控制在0.15mm，既保证翻盖开合的阻尼手感，又能满足密封要求，避免运输过程中漏液，瓶盖顶部的倾斜切面与瓶身正面的标签区域形成15度夹角，货架陈列时能让品牌标识区域正对消费者视线，提升陈列辨识度。瓶身底部做了内凹的加强筋结构，五个均匀分布的径向加强筋将底部支撑面分割为环形接触区，堆码时上层瓶的重力可以通过加强筋均匀分散到瓶身侧壁，避免满载状态下底部出现鼓胀变形，同时底部的内凹深度预留了喷码工位的操作空间，产线喷码时喷头不会与瓶底发生干涉。从设计思路上看，瓶身壁厚采用渐变设计，握持区域壁厚1.8mm，瓶盖配合的瓶口区域壁厚加厚至2.5mm，保证螺纹配合的结构强度，标签粘贴区域的瓶身曲面做了平面度优化，整面的弧度偏差控制在0.2mm以内，适配自动贴标机的贴标辊压合动作，避免贴标后出现褶皱、翘边问题。瓶口的螺纹采用标准的梯形牙设计，螺距4mm，配合瓶盖内的密封塞，拧紧后密封塞与瓶口内壁的过盈量为0.3mm，既能满足密封要求，又不会让消费者开盖时需要过大的拧开力度。整体外形尺寸控制在常规洗护产品的货架陈列边界内，宽度方向最大尺寸78mm，高度235mm，可适配标准超市货架的层板间距，也能匹配常见的快递运输纸箱内格尺寸，单瓶满载重量控制在400g左右，堆码三层时底层瓶的侧壁形变率不超过2%，满足仓储运输的堆码强度要求。在建模过程中，所有曲面过渡都做了G2连续处理，避免注塑成型时出现应力集中导致的开裂问题，瓶身的转角位置全部采用R3以上的圆角过渡，既减少注塑时的流道阻力，也能避免使用过程中锐角划伤用户。
