桌边夹装式饮料瓶固定杯托结构设计

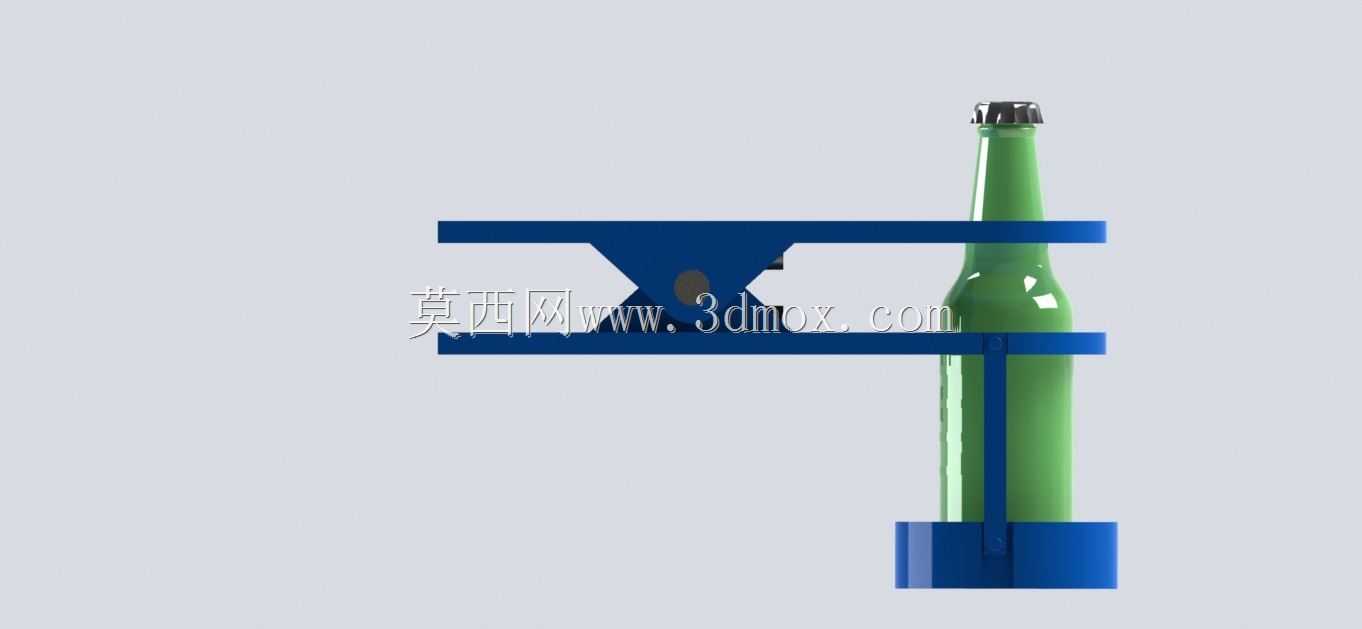

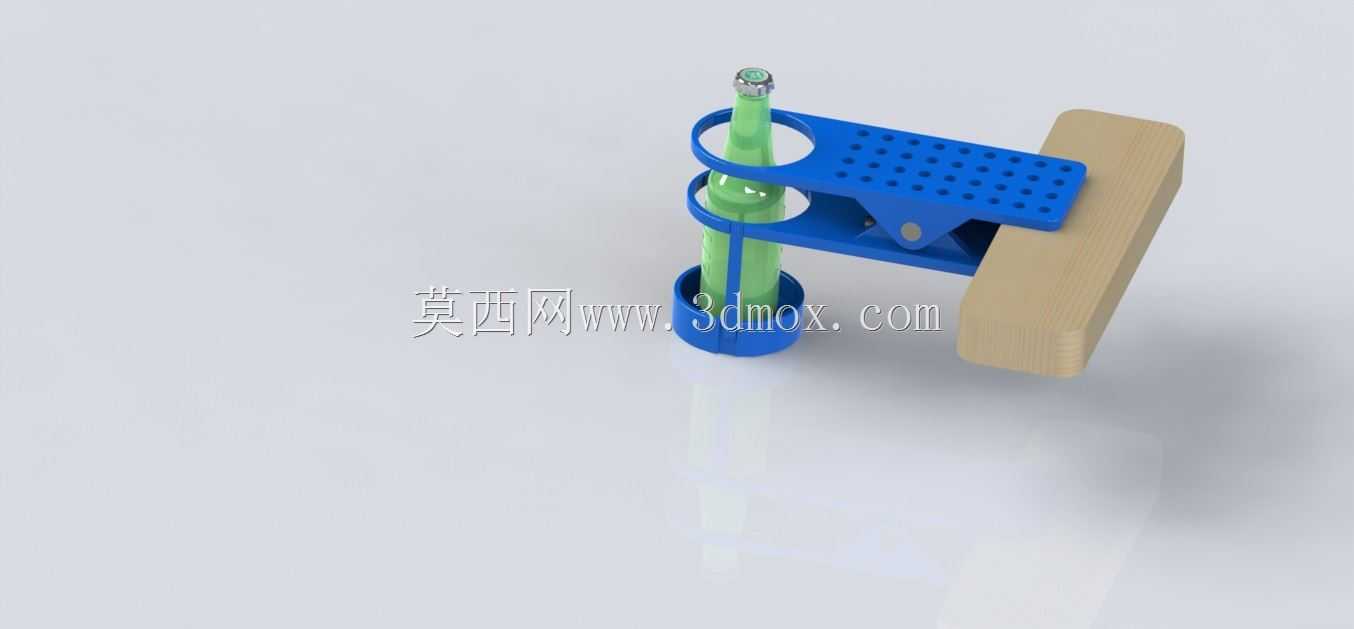

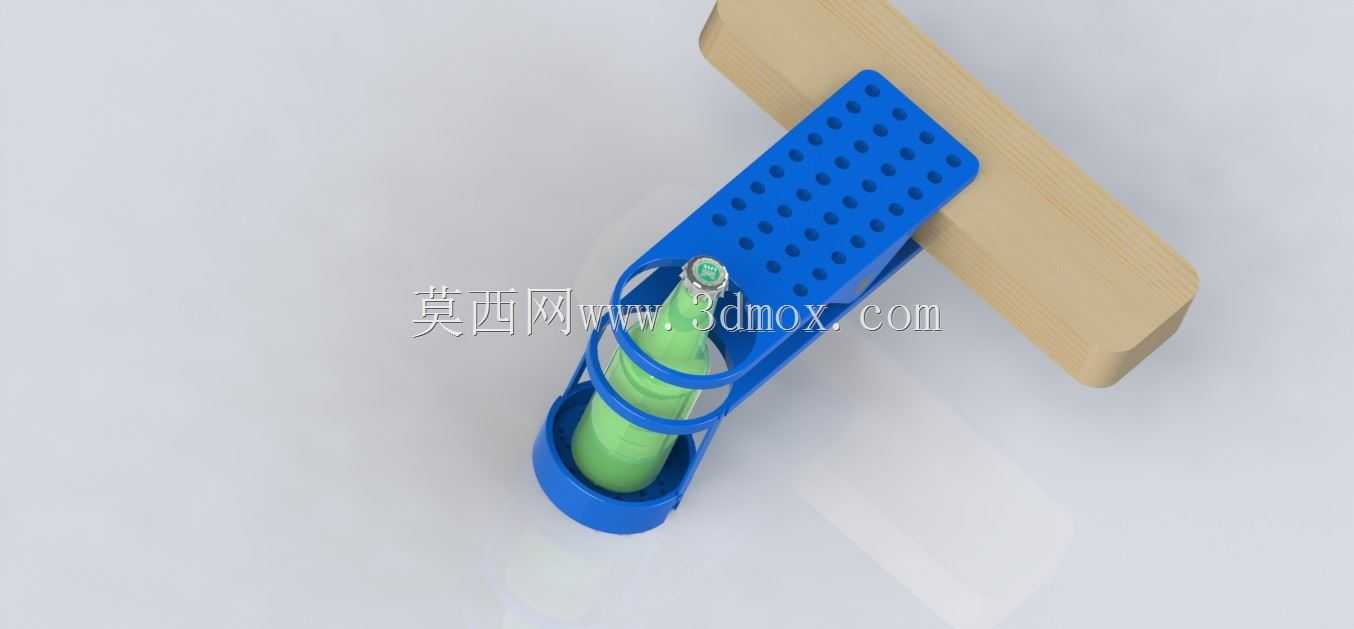

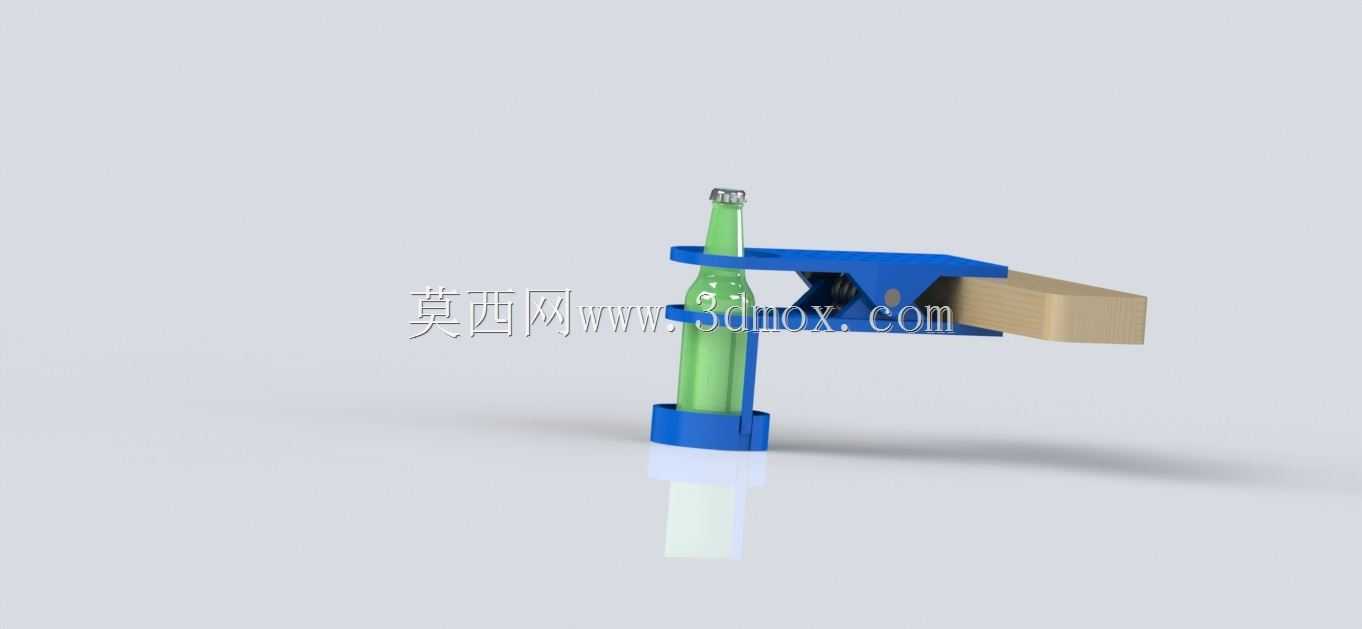

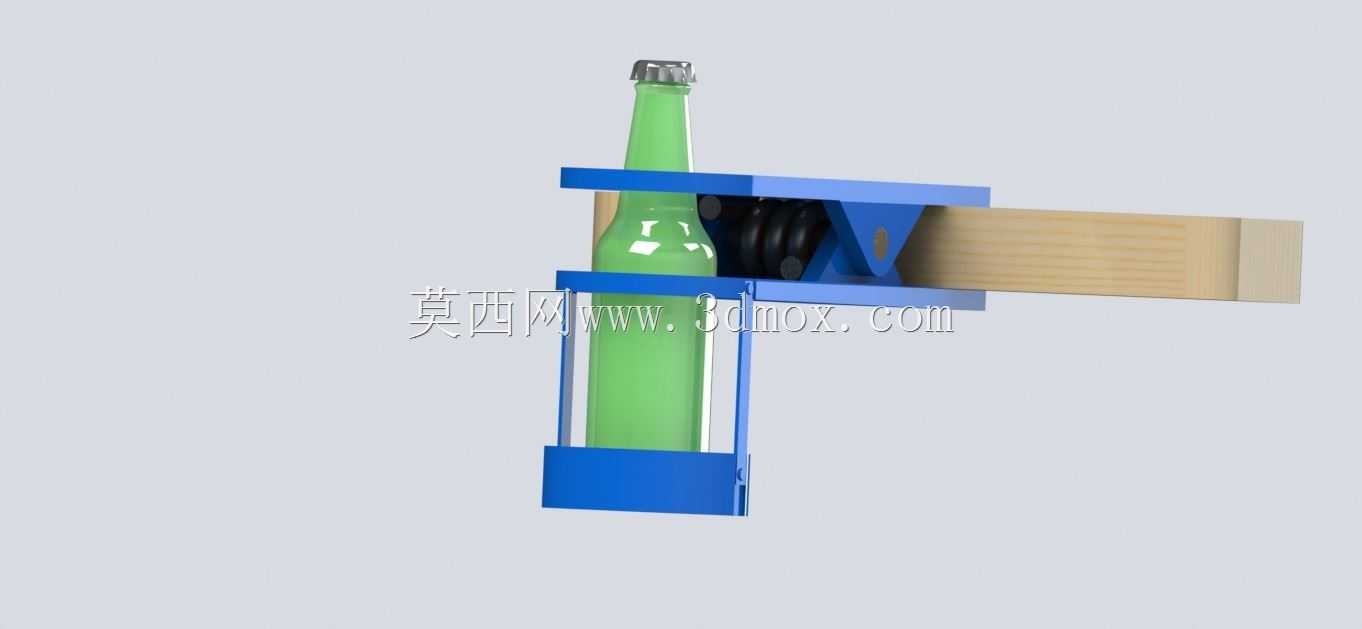

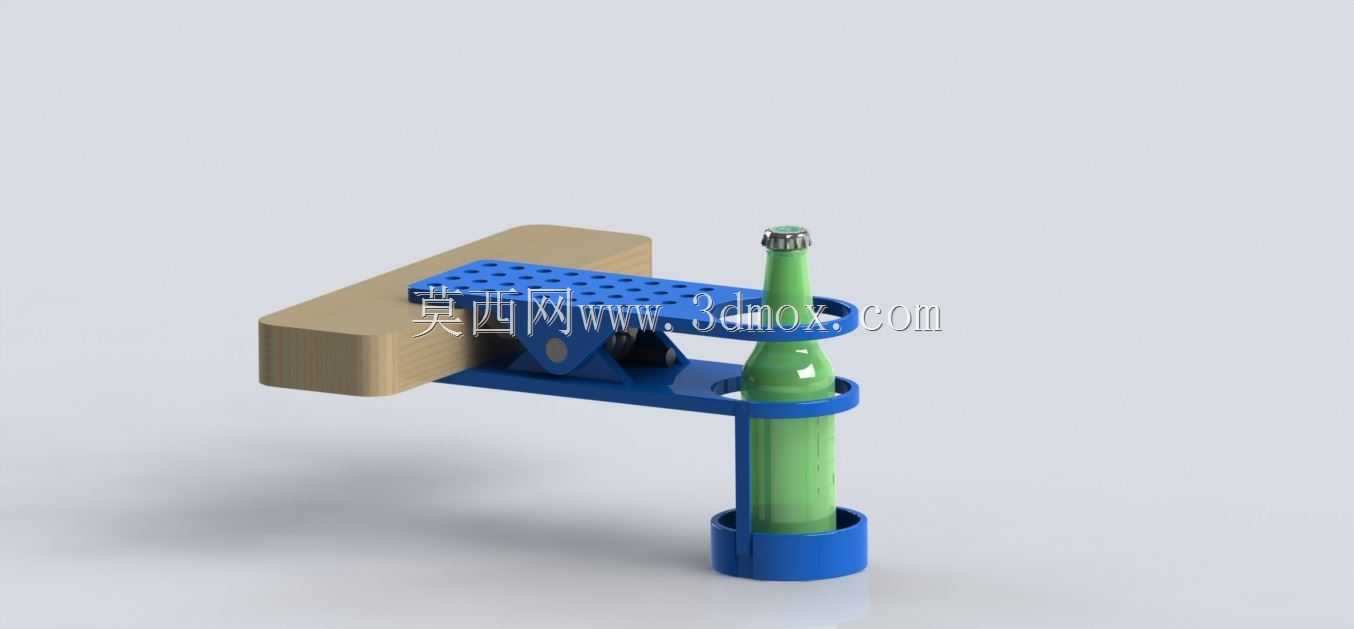

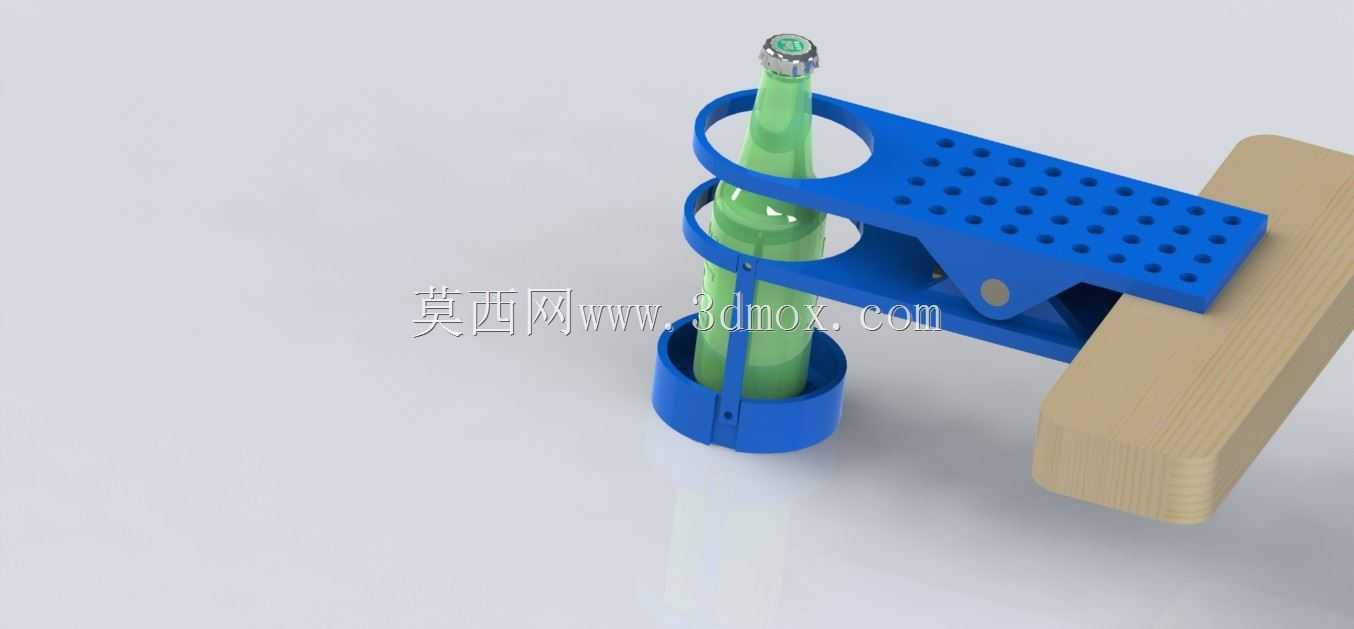

这款夹装式杯托主要针对办公桌面、小型工作台、户外折叠桌等桌面边缘空间有限的场景设计，解决日常放置瓶装饮品时易碰倒、占用桌面操作空间的痛点，尤其适合绘图工位、装配检验台这类需要预留大面积操作平面的作业场景，也可适配居家书桌、露营折叠桌等民用场景，避免饮品倾洒打湿图纸、工件或电子设备。整体结构采用夹持式安装逻辑，无需在桌面打孔或额外粘贴固定件，通过夹体与桌面边缘的卡合实现固定，适配常规15-35mm厚度的桌板，夹体内侧可增设防滑胶垫提升摩擦力，避免受外力拉扯时滑落。功能结构分为夹持段与承托段两部分，夹持段采用带密集防滑孔的平板夹臂结构，孔位一方面减少整体塑料用料降低自重，另一方面提升夹臂表面摩擦力，便于手动按压开合调整夹持位置；承托段为上下双环圈加底部承托座的组合结构，下环圈配合底部托座承接瓶身底部重量，上环圈约束瓶身上部径向晃动，可适配常规直径60-80mm的瓶装饮品，包括常见的玻璃瓶装汽水、塑料瓶装饮用水等，环圈内侧做圆弧过渡处理，避免刮花瓶身表面。设计过程中优先考虑一体注塑成型的工艺可行性，整体结构无复杂倒扣，夹臂与承托段采用一体化连接结构，减少装配环节，开合处的弹性形变依靠塑料自身的韧性实现，无需额外加装扭簧等金属配件，降低生产制造成本。外形尺寸方面，夹臂总长度控制在120mm左右，承托段总高度约100mm，安装后突出桌面边缘的长度不超过80mm，不会对桌边人员走动造成剐蹭，夹体开合的最大开度可达40mm，覆盖绝大多数常规桌板的厚度范围，夹持状态下夹臂与桌面的接触面积足够，放置满瓶饮品时不会出现夹体翻转、脱落的情况。实际使用时只需按压夹臂尾端将夹口张开，卡入桌板边缘调整到合适位置后松开即可完成安装，拆卸调整位置也十分便捷，承托段的镂空结构便于洒落的液体自然沥干，不会在托座内积存液体，日常清理只需直接擦拭即可。
