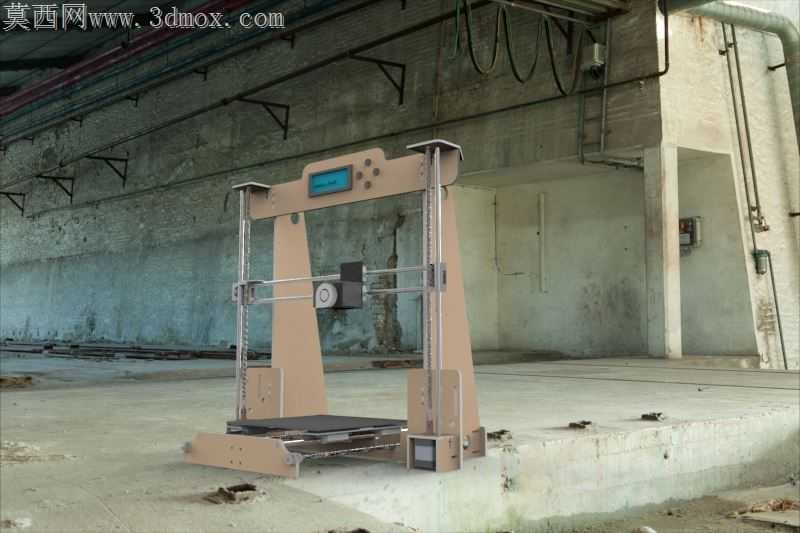

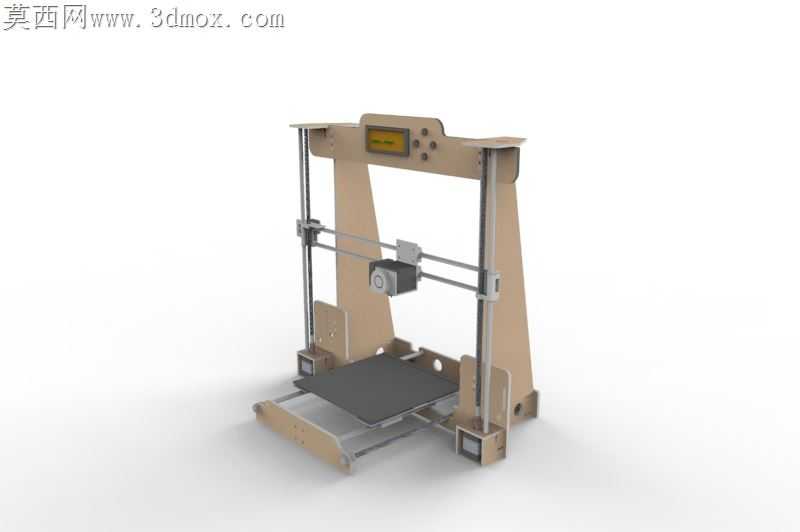

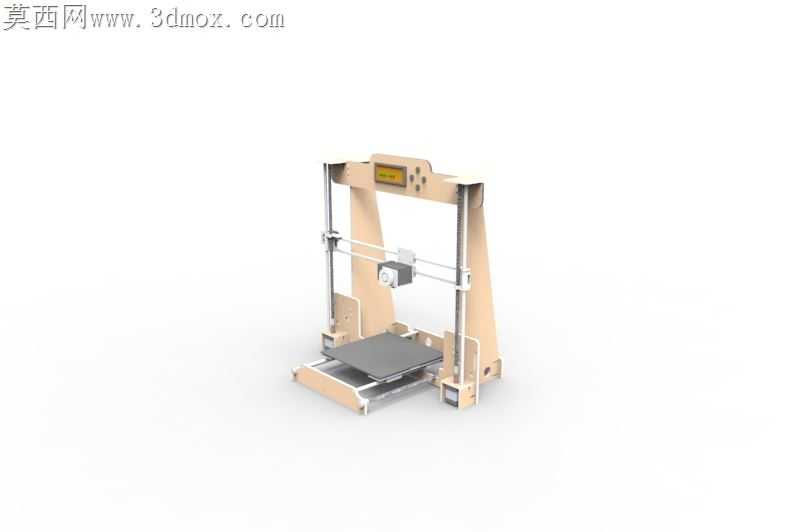

桌面级FDM熔融沉积成型3D打印机结构设计

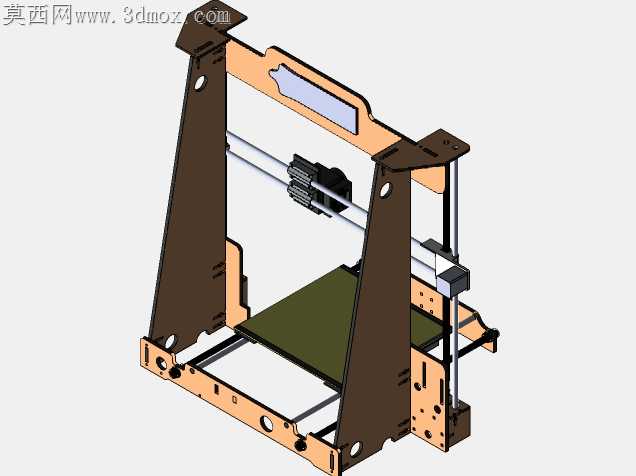

桌面级FDM设备的框架刚性不足，是长期被用户诟病的加工适配痛点，打印过程中Z轴导轨的微幅震颤会直接传递到挤出头，造成层纹错位、圆角失圆等常见打印缺陷，这套结构在框架拼接处做了针对性的适配调整。层板拼接的卡槽位置预留了0.12mm的公差带，既不会因为过盈量太大造成组装时板材开裂，也不会因为间隙过大出现拼接松垮，光轴固定座的沉孔深度比常规设计深0.3mm，锁紧后光轴不会出现轴向窜动，哪怕长时间高速往复运动，也不会因为固定端松动影响打印精度。打印平台的调平结构没有采用复杂的多点自动调平组件，而是用了三弹簧支撑加手拧螺母的手动调平方案，这种设计完全适配个人用户的加工组装场景，不需要额外采购调平传感器，零件加工精度要求低，普通激光切割的板材就能满足装配要求，日常维护时用户只需要定期检查螺母松紧就能维持平台水平度，不需要复杂的校准流程。挤出头的安装座做了下沉式设计，挤出齿轮到喷嘴的料道长度比常规结构短8mm，耗材在料道内的停留时间更短，打印PLA这类低温耗材时不容易出现堵头，安装座侧面预留了散热风扇的安装位，风道直接对准喉管散热段，能避免热量向上传递造成耗材提前软化卡料。X轴的同步带张紧结构集成在右侧的固定端盖上，不需要额外加装张紧器，组装时只需要转动端盖上的调节螺丝就能调整皮带张力，张紧力控制在合适区间时，皮带不会因为过紧增加电机负载，也不会因为过松出现回程误差，打印薄壁零件时的轮廓精度能稳定控制在0.1mm以内。两侧的Z轴传动采用单电机加同步带联动的方案，两根丝杆的转动完全同步，不会出现两侧Z轴升降高度不一致导致的平台倾斜，打印大尺寸模型时平台不会因为受力不均出现卡顿，哪怕连续打印数十小时的长件，层与层之间的堆叠也能保持均匀。设备底部的控制板安装位预留了足够的走线空间，所有线束都能沿着框架内侧的线槽排布，不会和运动部件产生干涉，电源接口和USB接口都布置在设备后侧，日常插拔线材不会影响正面操作，也不会因为线材垂落碰到打印平台影响成型。这种结构设计完全适配个人DIY和小批量生产的加工场景，所有板材零件都可以用激光切割加工，标准件都是市面上容易采购的通用型号，不需要开模就能完成整机组装，组装难度低，普通爱好者对照装配说明就能完成整机组装调试，打印精度完全能满足日常模型制作、零件打样的使用需求。
