波浪花边镂空塑料收纳篮结构设计

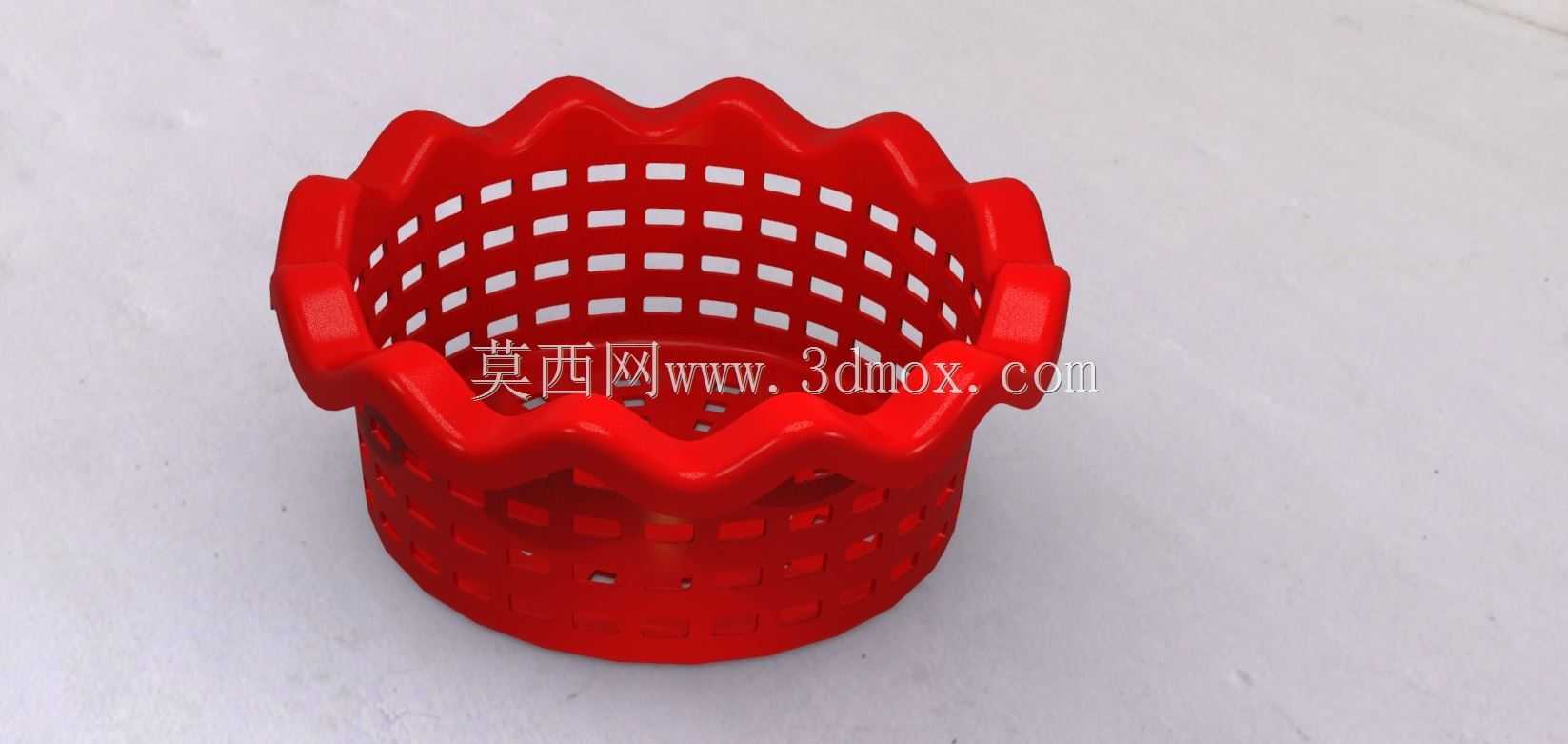

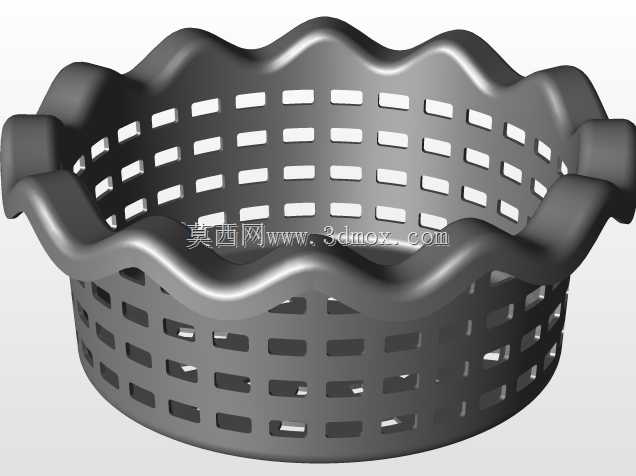

这款镂空塑料篮的设计，最初是面向桌面零散小物件收纳、小型物料周转场景开发的，日常可放置于办公桌面收纳回形针、便签等文具，也可用于家用场景收纳发饰、小五金零件，或是生产线上盛放小型标准件，镂空结构能快速沥水通风，避免盛放潮湿物件时积留水渍滋生污渍。整体采用圆筒形主体结构，顶部做波浪形花边翻边设计，翻边处对称设置四个凸起的握持位，搬运时手指可贴合握持位发力，避免光滑塑料表面打滑，同时波浪花边也能提升边缘结构强度，避免薄壁结构受挤压出现开裂变形。篮身采用方格镂空排布，镂空区域从靠近底部10mm位置开始向上延伸至翻边下方，底部保留完整实心平面并开设三个圆形沥水孔，既保证放置时的平稳性，也能让残留的液体从底部顺利排出，不会在篮底积留。建模过程中先通过旋转命令做出整体圆筒基体，再对顶部边缘做波浪形切除与加厚处理，握持位通过拉伸凸台与边缘做圆角过渡，避免应力集中；篮身的方格镂空采用阵列命令实现，先做出单个方形切除特征，沿周向与轴向双向阵列，每个镂空孔的边缘都做0.5mm圆角处理，避免锐边划伤使用者，也能提升注塑成型时的熔体流动性，减少尖角处的缺胶问题。整体壁厚控制在2mm，符合常规注塑件的壁厚设计要求，相邻镂空孔之间的筋条宽度设置为3mm，保证篮身整体的抗挤压强度，日常堆叠放置时不会出现筋条断裂变形。设计时也考虑了堆叠收纳需求，篮身外侧从下往上做0.5°的拔模斜度，多个同规格篮子空置时可以互相嵌套堆叠，减少仓储与运输时的占用空间，翻边处的外径比篮身底部外径大4mm，嵌套时翻边会卡在下层篮子的顶部，不会出现完全卡入难以取出的问题。底部的实心区域宽度设置为15mm，放置在桌面时接触面积足够，不会因为镂空结构导致放置不稳，即使盛放重量在1kg以内的小物件，也能保持平稳不侧翻。
