工业用壁挂式空气冷却换热装置结构

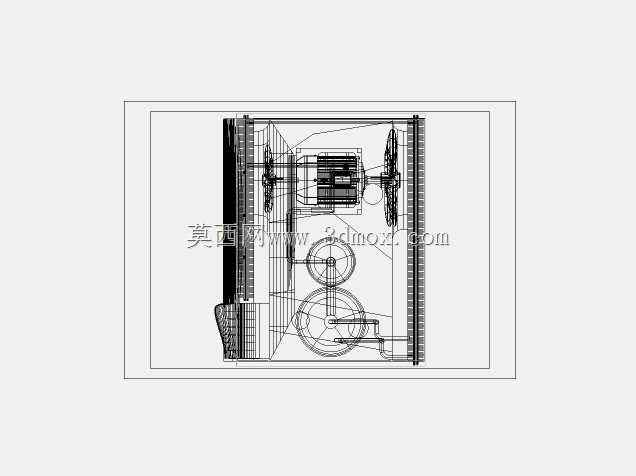

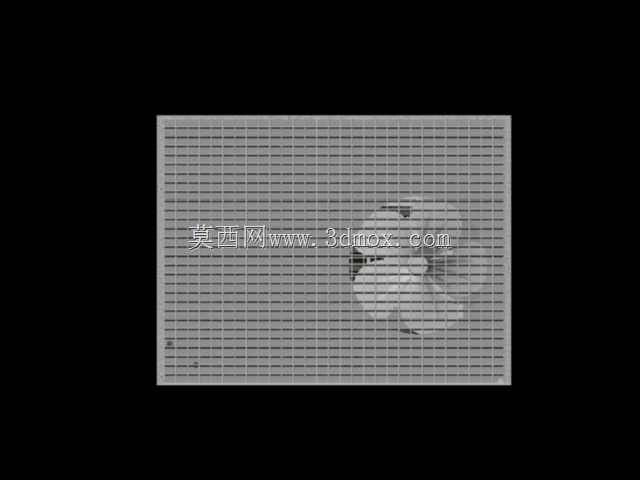

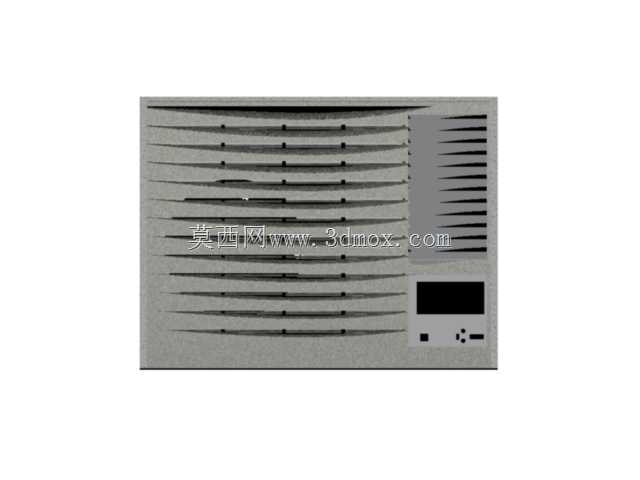

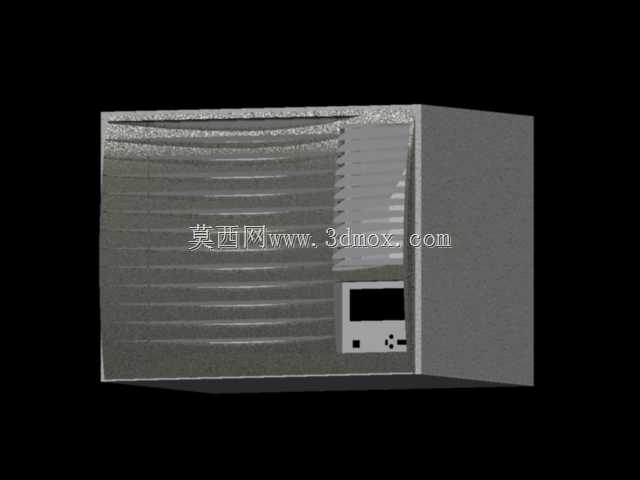

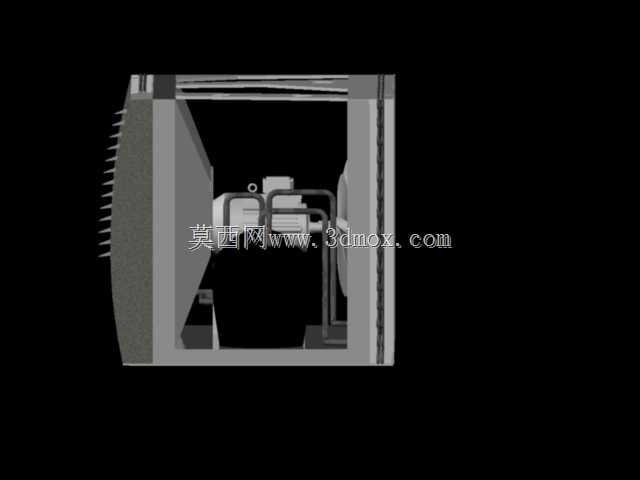

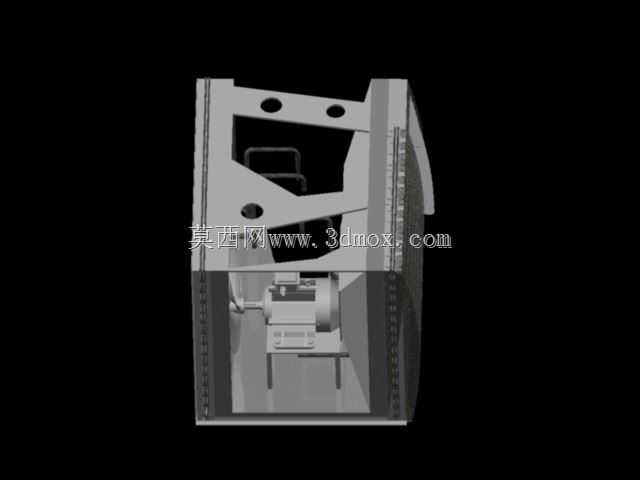

这款空气冷却装置的三维结构，在中小型工业车间、设备配套温控场景中适配性极强，日常多用于封闭电控舱、小型设备间、精密仪器周边的局部空气降温，也可配套小型生产线做工位侧的送风冷却，避免环境温度过高导致元器件老化、加工精度偏移的问题。从结构设计逻辑来看，整体采用壁挂式长方体壳体布局，正面预留了横向格栅式出风通道，格栅做了等距倾斜导风角度设计，既可以引导冷却气流沿水平方向均匀送出，也能阻挡大粒径灰尘进入设备内部，减少日常运维的清理频次。壳体右下角集成了嵌入式数显控制模块，预留了操作按键与状态显示区域，安装后无需额外外接控制盒，操作人员可直接在设备面板上调整送风温度、风速档位，省去了外置布线的繁琐工序。设计阶段优先考虑了现场安装的边界适配，壳体背部做了标准化挂装点位，可直接固定在常规工业墙面或设备舱立板上，安装时仅需预留侧面10厘米的检修空间，即可完成滤网更换、线路检修等日常操作，不会占用过多车间有效使用面积。内部风道做了等截面缓变设计，气流从背部进风区域进入后，可沿导流结构均匀流经换热芯体，避免局部涡流产生的风噪与风阻损耗，相比同规格直吹式结构，送风均匀度能提升三成左右，运行时的气流噪音也能控制在工业场景允许的范围内。壳体的钣金折边做了圆弧过渡处理，既可以提升壳体整体结构强度，避免运输安装过程中出现边角变形，也能消除安装运维时的尖锐边角磕碰风险。进出风接口的位置预留了通用法兰安装位，可根据现场管路布局需求调整接管方向，适配不同走向的冷媒管路布设，不用额外制作转接件就能完成现场配装。从建模细节来看，所有钣金拼接处的卡扣、螺丝固定位都做了1:1还原，结构工程师拿到模型后可直接提取安装孔位、外形尺寸做现场布局校核，也能在此基础上调整格栅密度、控制模块位置，适配不同制冷量、不同安装场景的定制化需求，不用从零开始搭建基础壳体结构，能大幅缩短同类型冷却设备的设计迭代周期。
