空气发生器配套冷凝换热装置结构设计

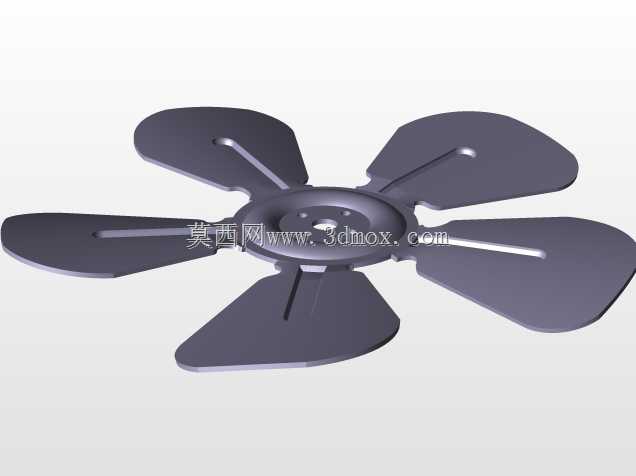

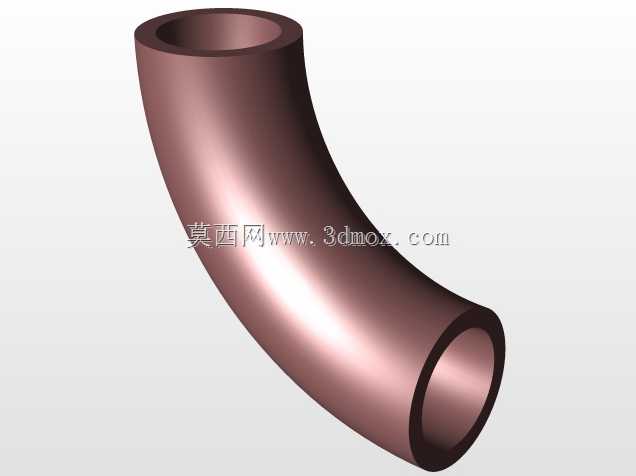

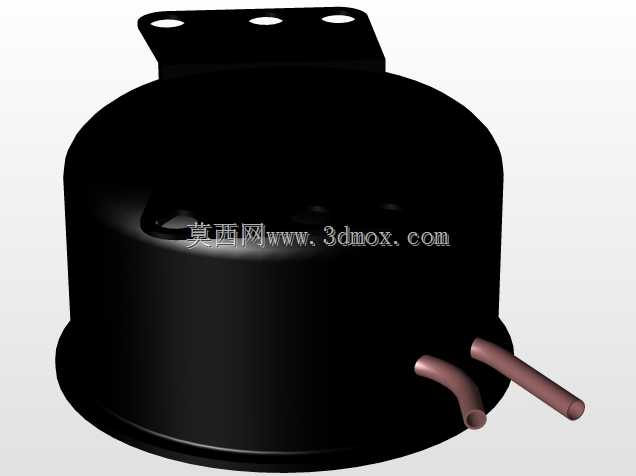

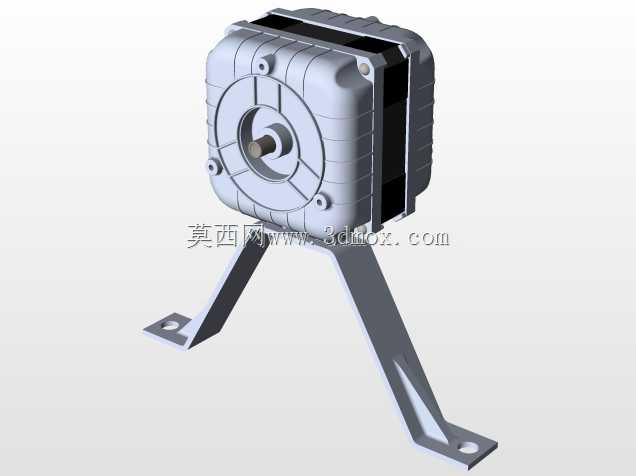

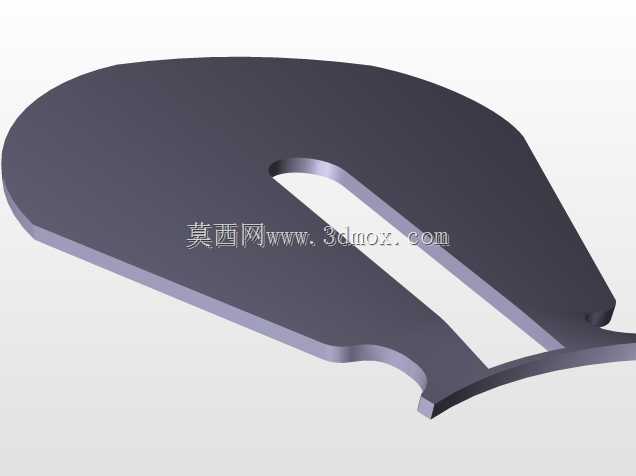

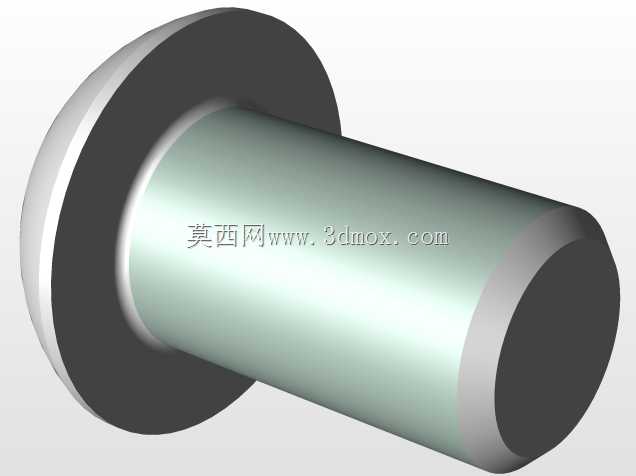

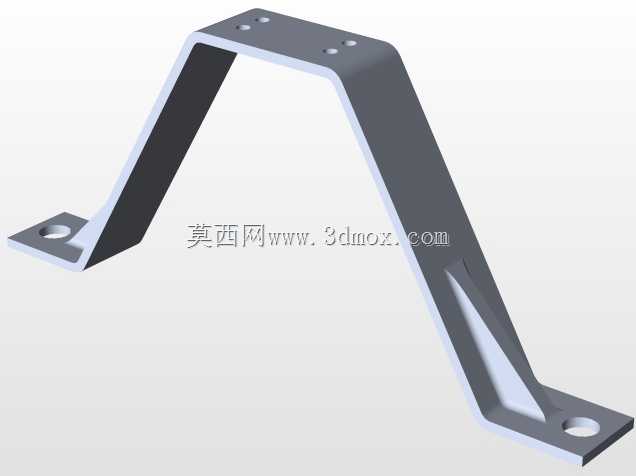

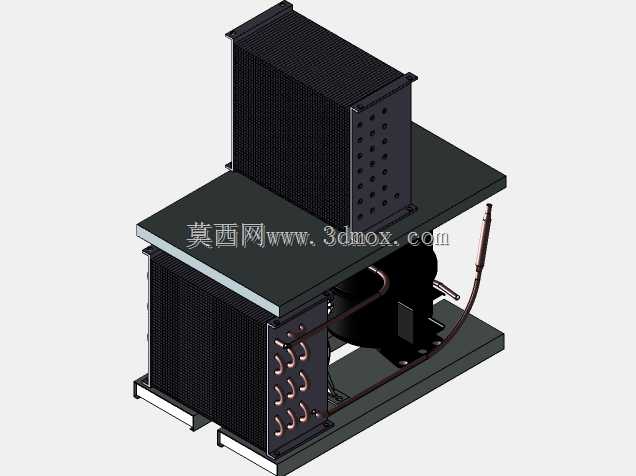

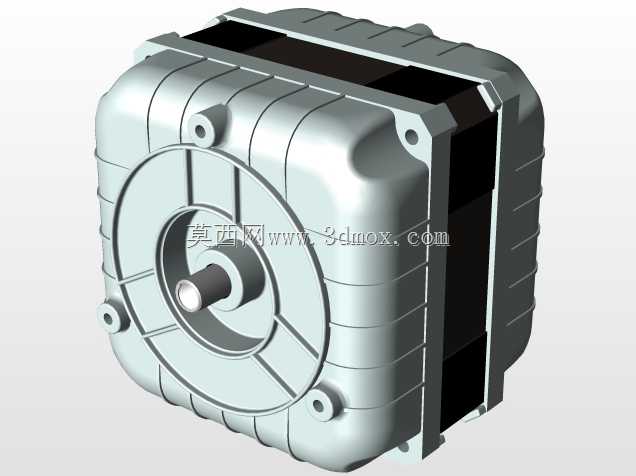

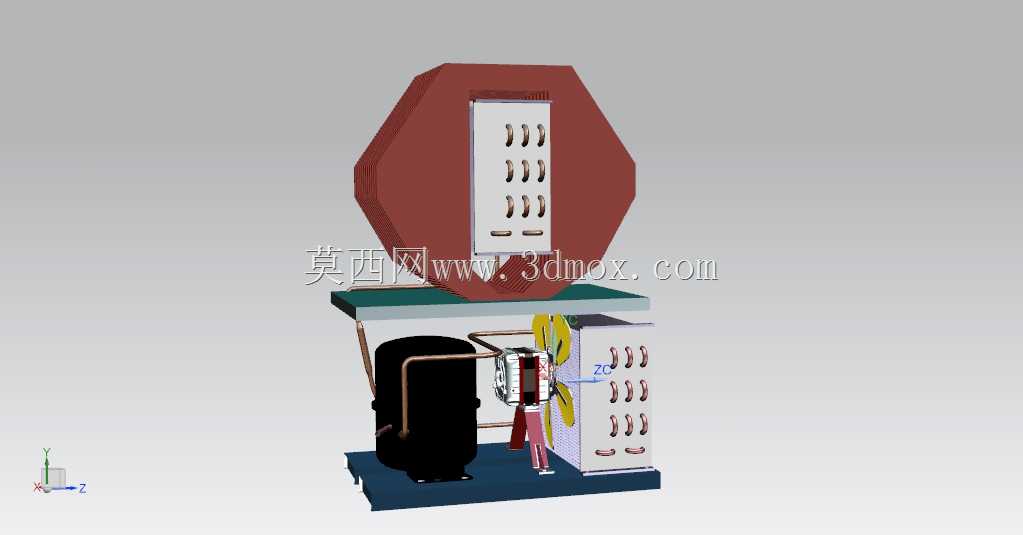

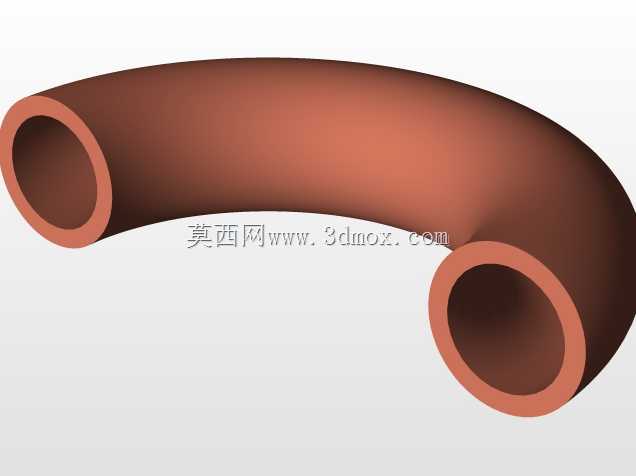

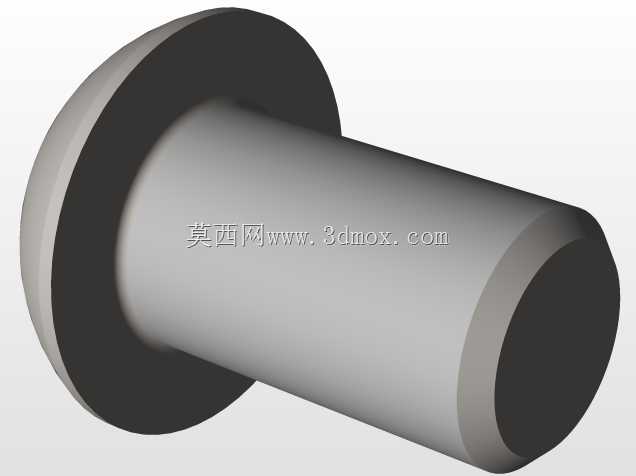

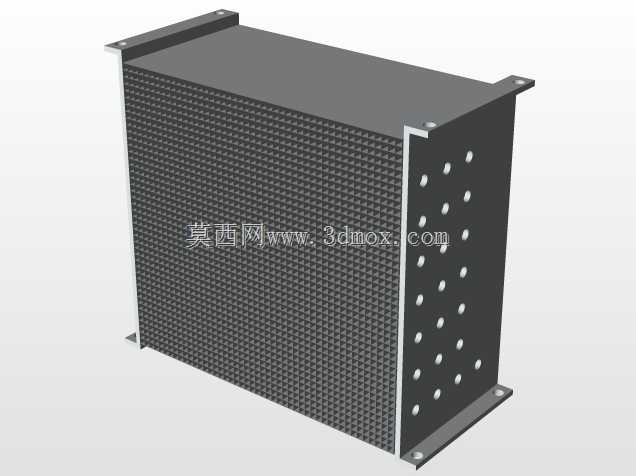

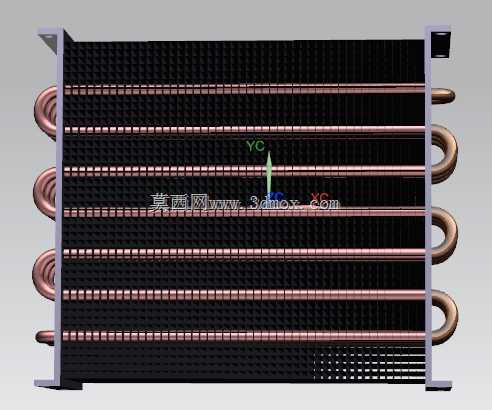

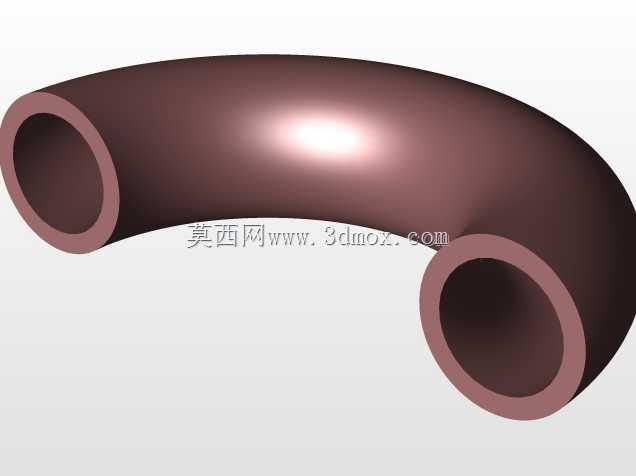

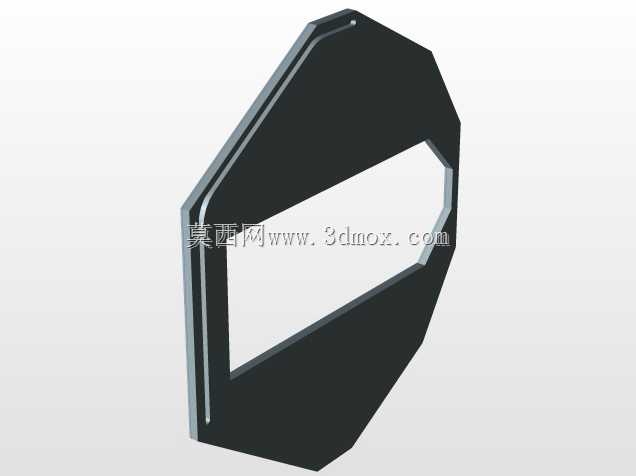

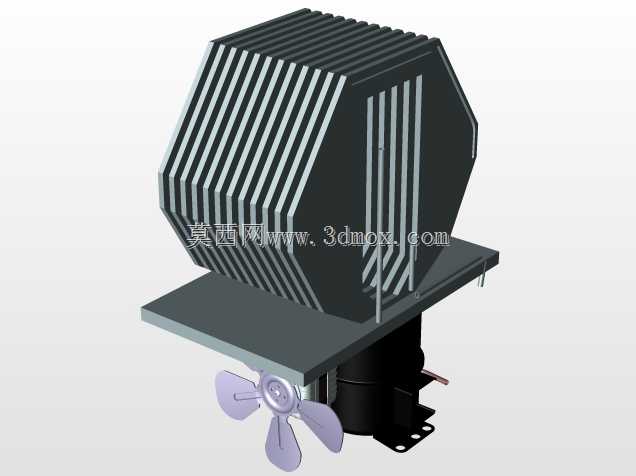

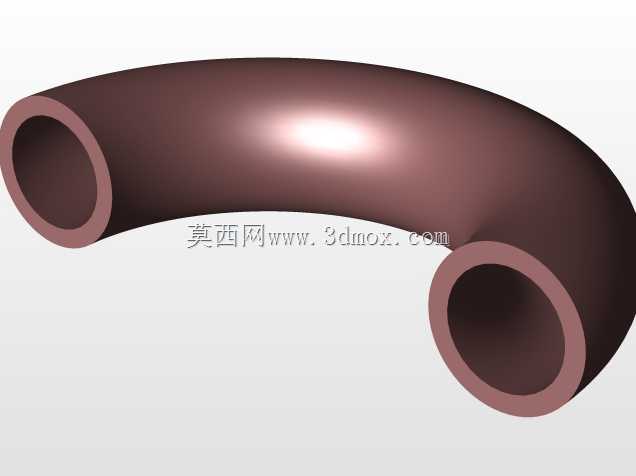

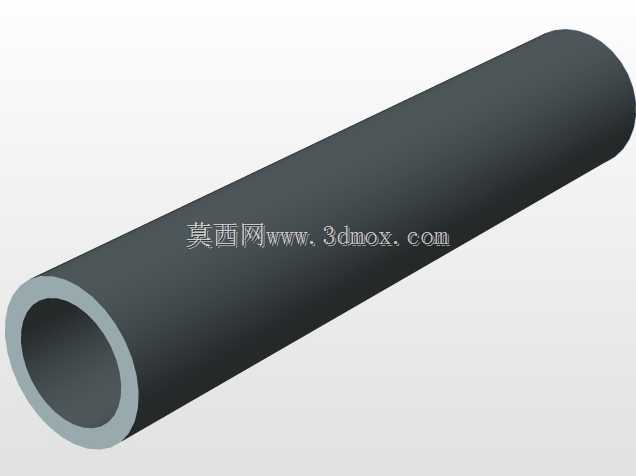

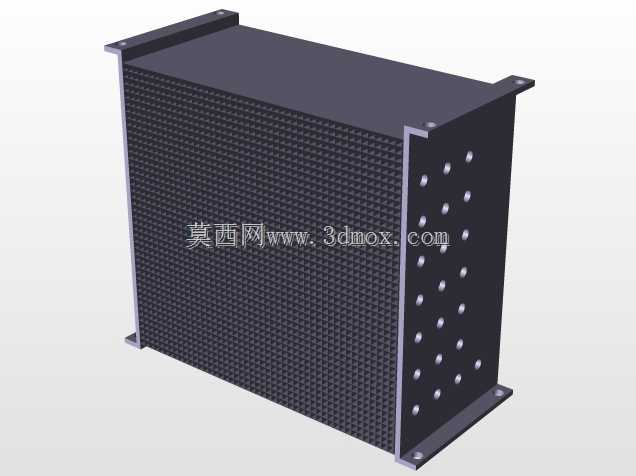

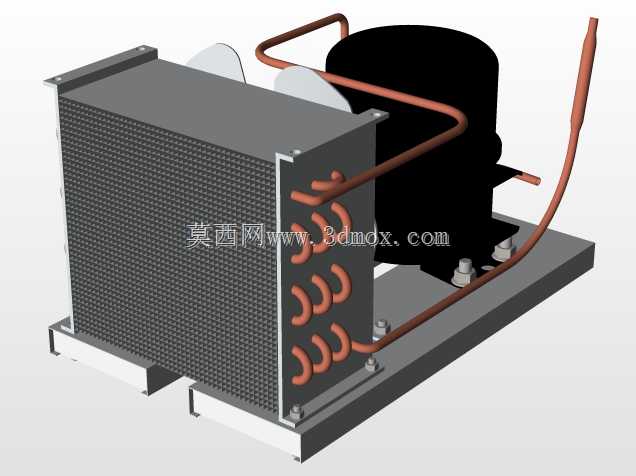

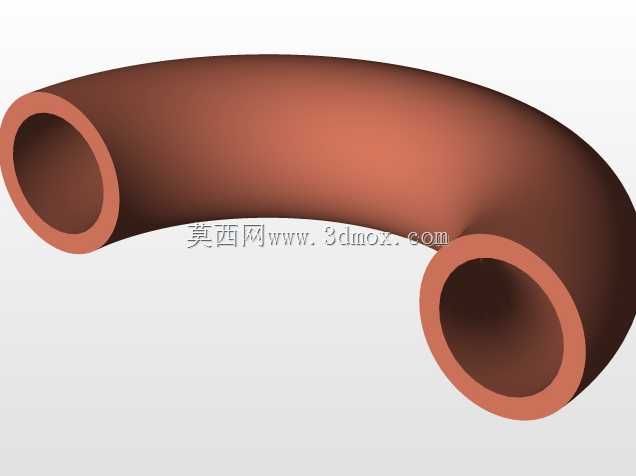

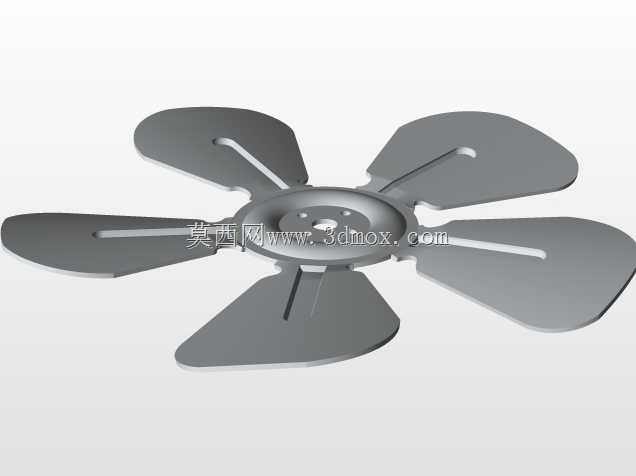

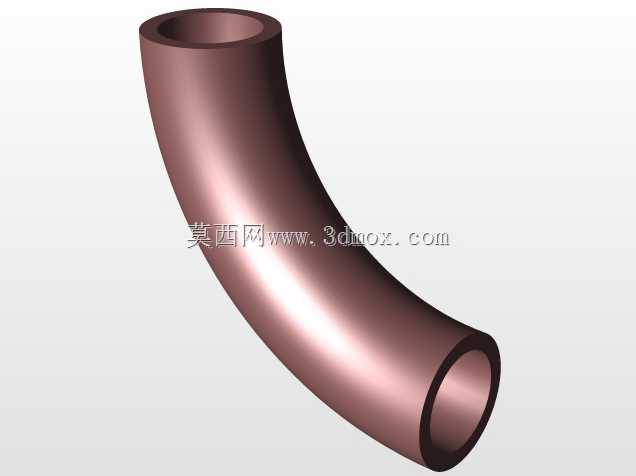

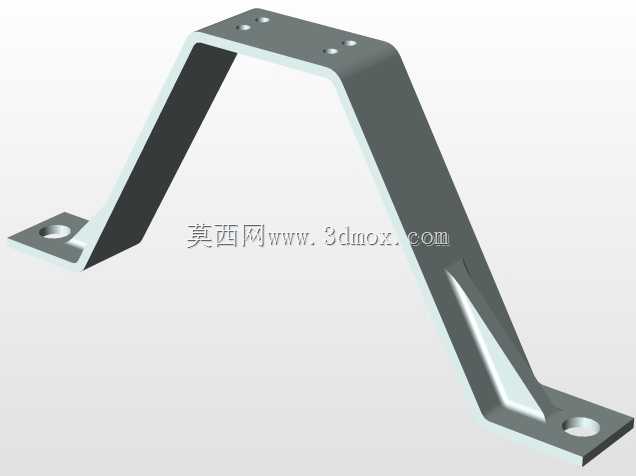

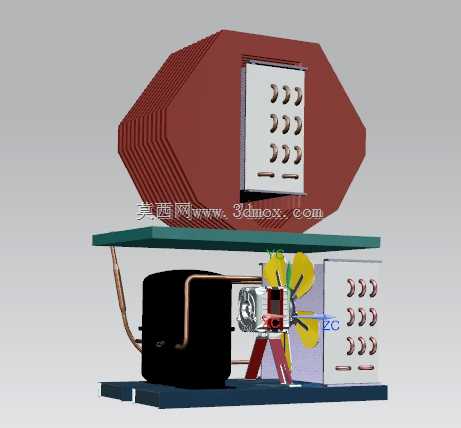

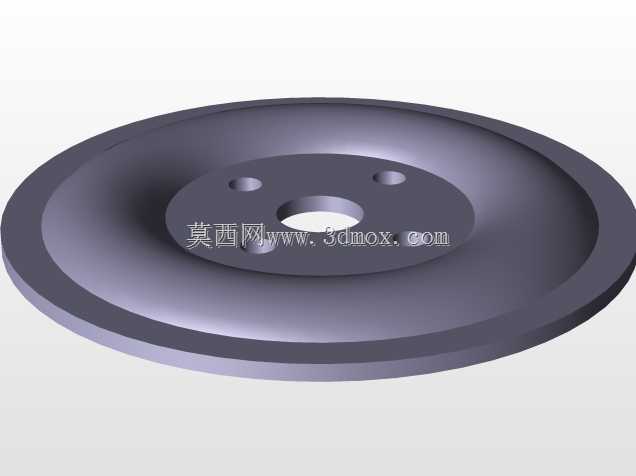

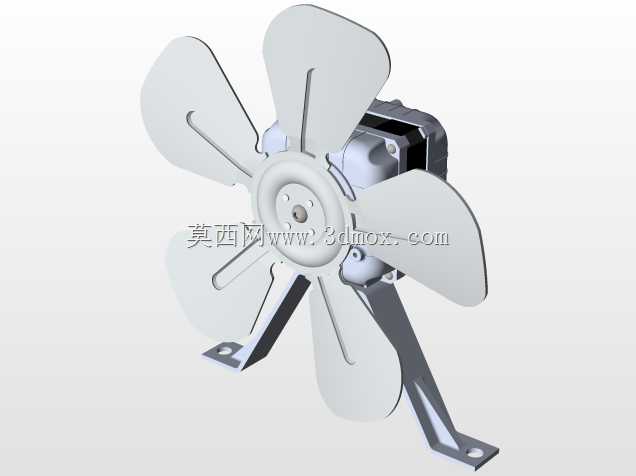

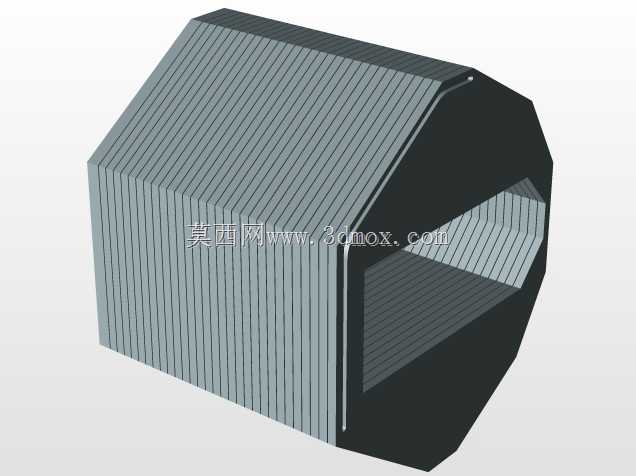

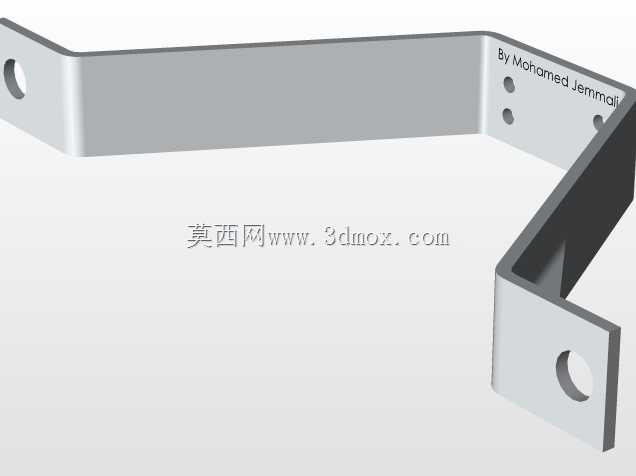

这套换热组件是配套空气发生器做气水分离环节的核心部件，日常运行中，压缩空气进入设备后会因压力、温度变化析出液态冷凝水，该部件就是通过冷热交换把气流中裹挟的水分充分冷凝析出，避免液态水进入后端用气回路，影响气动元件动作精度、造成管路锈蚀或是影响终端用气品质。从结构上看，主体采用多回程紫铜盘管搭配密致翅片的组合形式，紫铜材质本身导热系数高，多回程弯折的管路设计拉长了气流在换热腔体内的停留路径，让介质能充分完成热量传递；外部套叠的密集翅片大幅拓展了整体散热面积，既可以通过自然对流完成热量散逸，也能适配配套风机的强制风冷工况，换热效率比光管结构提升数倍。设计阶段首先要考虑安装边界的适配性，组件整体采用框架式支撑结构，两侧预留的固定支耳可以直接适配空气发生器内部的安装螺孔定位，不需要额外做转接支架，进出气的铜盘管端头位置做了统一的同轴度校准，和设备内部管路对接时不需要强行掰动管路就能完成密封连接，避免铜管因装配应力产生开裂泄漏的隐患。盘管的弯折半径经过反复校核，既保证管路排布紧凑，最大化利用设备内部的有限安装空间，又不会因为弯折半径过小造成铜管内壁褶皱变形，影响气流通行、增加不必要的压损。翅片和铜管的结合采用紧密胀接工艺，避免长期冷热交替工况下出现翅片松动、接触热阻变大导致换热效率衰减的问题。框架侧边做了翻边处理，既可以引导散热气流按照设计路径穿过翅片间隙，避免气流短路影响散热效果，也能提升整体结构的刚性，避免设备运输、运行过程中的振动造成翅片倒伏、管路变形。实际应用场景中，这类换热组件不仅适配小型空气发生器的冷凝排水需求，也可以在小型气源处理单元、紧凑型制冷换热回路中作为核心换热部件使用，设计时充分考虑了不同安装朝向的适配性，不管是水平安装还是垂直挂载，冷凝水都能顺着盘管坡度自然流向设备的排水口，不会出现局部积水滋生细菌、或是在低温工况下结冰堵管的问题。盘管的壁厚选型兼顾了导热效率和耐压能力，能够承受常规气源系统的工作压力，不会因为长期带压运行出现管路渗漏；翅片的片距经过优化，既保证足够的散热面积，也不会因为片距过小造成积尘堵塞，降低日常维护的频次。
