拖车连接用L型带锁搭销三维建模作品

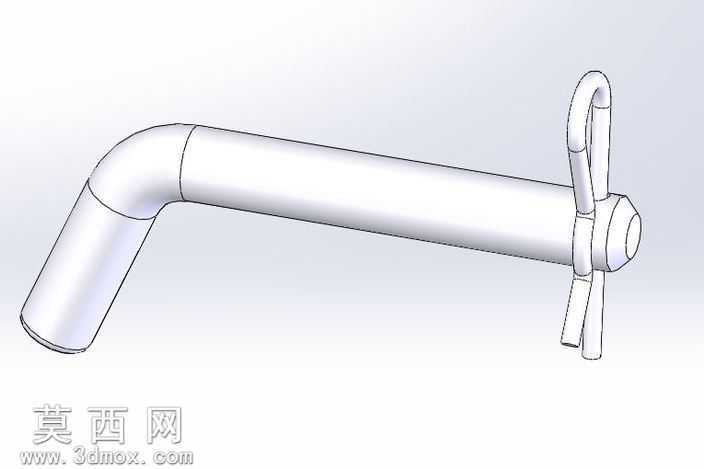

本作品为拖车连接场景使用的L型带锁搭销三维模型，建模过程严格遵循机械五金零件的实际生产尺寸规范，采用SolidWorks完成全参数化建模流程，整体建模逻辑从基础草图绘制开始，首先绘制销杆主体的截面轮廓，通过拉伸、折弯特征构建出L型的主销杆结构，主销杆的弯折处做了符合力学要求的圆角过渡处理，避免应力集中问题，同时还原了实际零件表面的光滑金属质感。在锁止结构的建模部分，精准还原了搭销端部的环形提手与弹性锁片结构，提手部分通过扫描特征完成环形曲面构建，与销杆端部的连接座做了同轴配合约束，保证提手可绕销轴实现转动动作；弹性锁片采用薄壁特征建模，还原了锁片的倾斜角度与弹性形变空间，模拟实际使用时锁片弹出后卡止销位、防止销体脱落的功能结构。模型材质渲染阶段，为整体零件赋予了镀锌金属材质，调整材质的反光度与粗糙度参数，还原五金配件表面的哑光金属质感，对销杆的弯折棱线、锁片的边缘做了细微的倒角处理，还原实际机加工零件的工艺细节。设计思路围绕拖车连接的快装快拆需求展开，L型的杆身设计既保证了销体插入连接孔后的限位效果，弯折段可作为操作受力部位，方便操作人员插拔施力；端部的带锁结构无需额外配套插销，通过自身的弹性锁片即可实现防脱固定，适配拖车挂载、农机具连接等需要频繁拆装的场景，模型各部件的装配关系完全还原实际装配逻辑，所有配合面均做了公差适配处理，可直接用于虚拟装配验证、工程图导出以及3D打印样件制作，整体结构无冗余特征，建模步骤清晰可编辑，能够为同类型快锁插销类五金件的设计提供参考。
