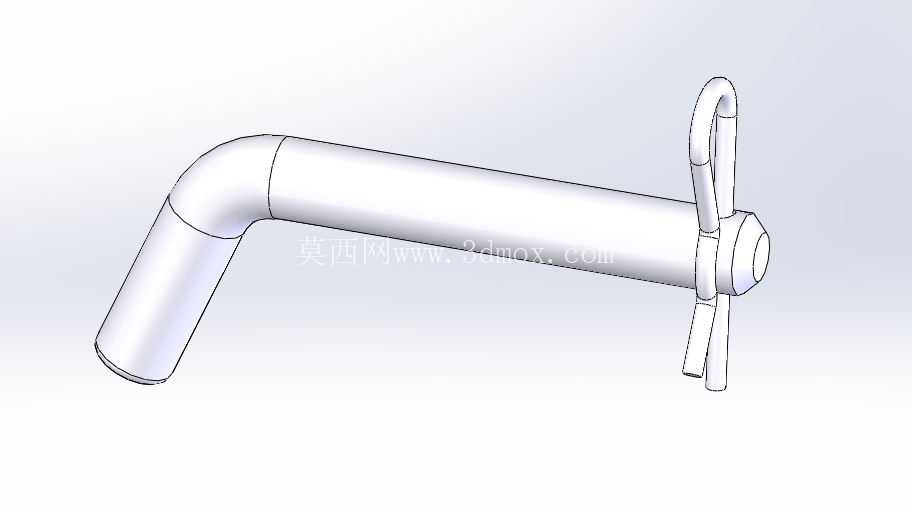

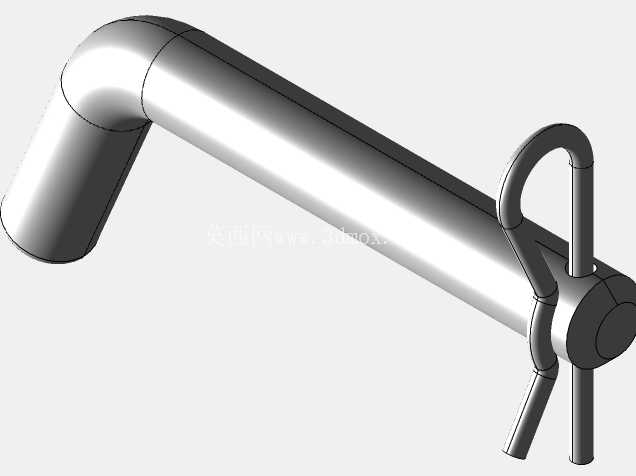

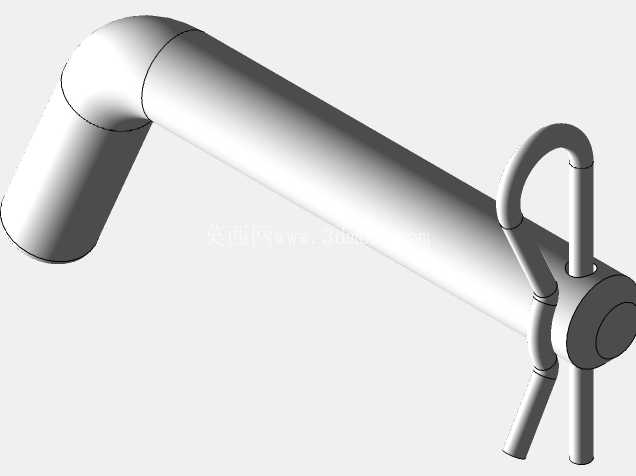

L型带锁止环拖车连接挂钩销

在拖挂设备、农用机具转运、厂区平板拖车接驳、小型工程机械拖行作业的场景里，这类L型带锁止环的连接销是牵引结构里最容易被忽略但直接决定作业安全的核心连接件。和常规直圆柱销不同，它的弯折端首先承担了防脱的第一道限位——当销体穿过牵引架的同轴销孔后，90度弯折的短臂会直接卡在牵引座外侧的限位槽内，不需要额外加装端盖就能避免销体受轴向窜动影响从孔位滑出，这一点在非铺装路面拖行、设备频繁颠簸的工况下优势格外明显，很多户外作业的牵引故障都源于直销没有可靠轴向限位，受振动后逐步退销最终引发拖挂脱开。

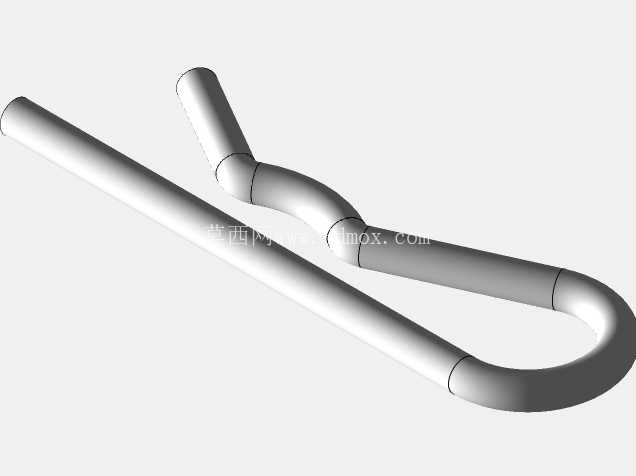

从结构设计逻辑来看，销体主体采用等直径圆钢截面，是为了适配行业内通用的牵引座销孔公差，不需要针对连接结构做特殊的孔位加工，只要销孔直径和销体公称直径匹配、牵引板的总叠厚不超过销体直段的有效长度就能直接替换使用，这种通用化设计能大幅降低现场运维的配件储备成本，不需要针对不同品牌的拖车准备专属连接件。销体末端的锁止环采用铰接式弹性结构，日常收纳状态下环体靠自身弹性贴合在销端的扁位上，不会因为拖行振动随意晃荡产生异响；安装到位后只需要把锁止环扳起卡入销端的卡槽，就能形成第二道轴向锁止，哪怕弯折端因为长期碰撞出现磨损、限位间隙变大，锁止环也能兜住销体的轴向窜动量，完全避免销体脱出的风险。

做三维建模的时候要特别注意几个安装边界的尺寸控制：首先是弯折段的圆弧过渡半径，不能做的太小，否则热处理的时候弯折位置会出现应力集中，受冲击载荷的时候容易从弯角处断裂；也不能做的太大，否则弯折段会突出牵引座的安装平面，和周边的牵引吊环、刹车管路产生运动干涉。其次是销体直段的有效长度，要比牵引连接部位的最大叠合厚度多出10到15毫米，这个预留长度是给锁止环留出安装空间，同时也能适配不同厚度的牵引垫片调整，不会因为叠厚公差导致锁止环卡不到位。还有锁止环的铰接间隙，建模的时候要留出0.2到0.3毫米的转动间隙，不能做完全零间隙的配合，否则户外使用沾了泥沙、锈迹之后锁止环会卡死，没法快速扳动解锁。

实际使用的时候，这类销子的拆装不需要任何额外工具，解锁的时候只需要把锁止环从卡槽里扳出来，握住弯折端直接把销体从孔位里抽出就能完成拖挂分离，整个过程不超过10秒，非常适合需要频繁切换拖挂设备的作业场景，比如厂区里轮流拖运不同的料斗、工装架，或者农用场景下切换不同的作业机具。和带螺母锁紧的牵引销相比，它没有螺纹锈蚀后拆不下来的问题，哪怕长期在户外淋雨、沾附泥污，只要定期在铰接点滴少量润滑油，就能一直保持顺畅的操作手感。另外销体末端的扁位结构是和锁止环配合的定位结构，建模的时候要注意扁位的深度不能超过销体半径的三分之一，否则会削弱销体末端的结构强度，受大牵引力剪切的时候容易从扁位位置断裂；同时扁位的平面要和锁止环的贴合面完全平行，保证锁止环卡入之后受力均匀，不会因为局部应力过大出现环体变形。

从受力角度分析，这类销子在工作状态下主要承受双剪切面的剪切载荷，所以建模的时候整个销体的圆柱面要保持足够的同轴度，尤其是穿过两层牵引板的销段，不能有明显的锥度或者台阶，否则安装的时候会出现卡滞，受载的时候剪切力会集中在局部接触点，大幅降低销子的实际承载能力。弯折端的长度要控制在合理范围，太短的话不方便操作人员握持插拔，太长的话拖行过程中容易被路边的障碍物刮碰，把弯折端撞变形导致销子没法正常拔出。锁止环的环形结构除了锁止功能之外，还可以作为临时的系挂点，比如插销安装到位后可以把保险铁丝穿过环体绑在牵引架上，作为第三道保险，在极端重载、颠簸的工况下进一步提升连接可靠性。很多现场操作人员会忽略锁止环的完全卡合，只是把销子插进去就开始拖行，这种状态下如果遇到大的颠簸，销子很可能慢慢转动让弯折端对准销孔方向，最终出现退销，所以建模的时候锁止环的卡槽位置要做的有明显的到位手感，卡入的时候能让操作人员清晰感知到锁止完成，避免假锁的风险。
