手持胶带座结构设计方案

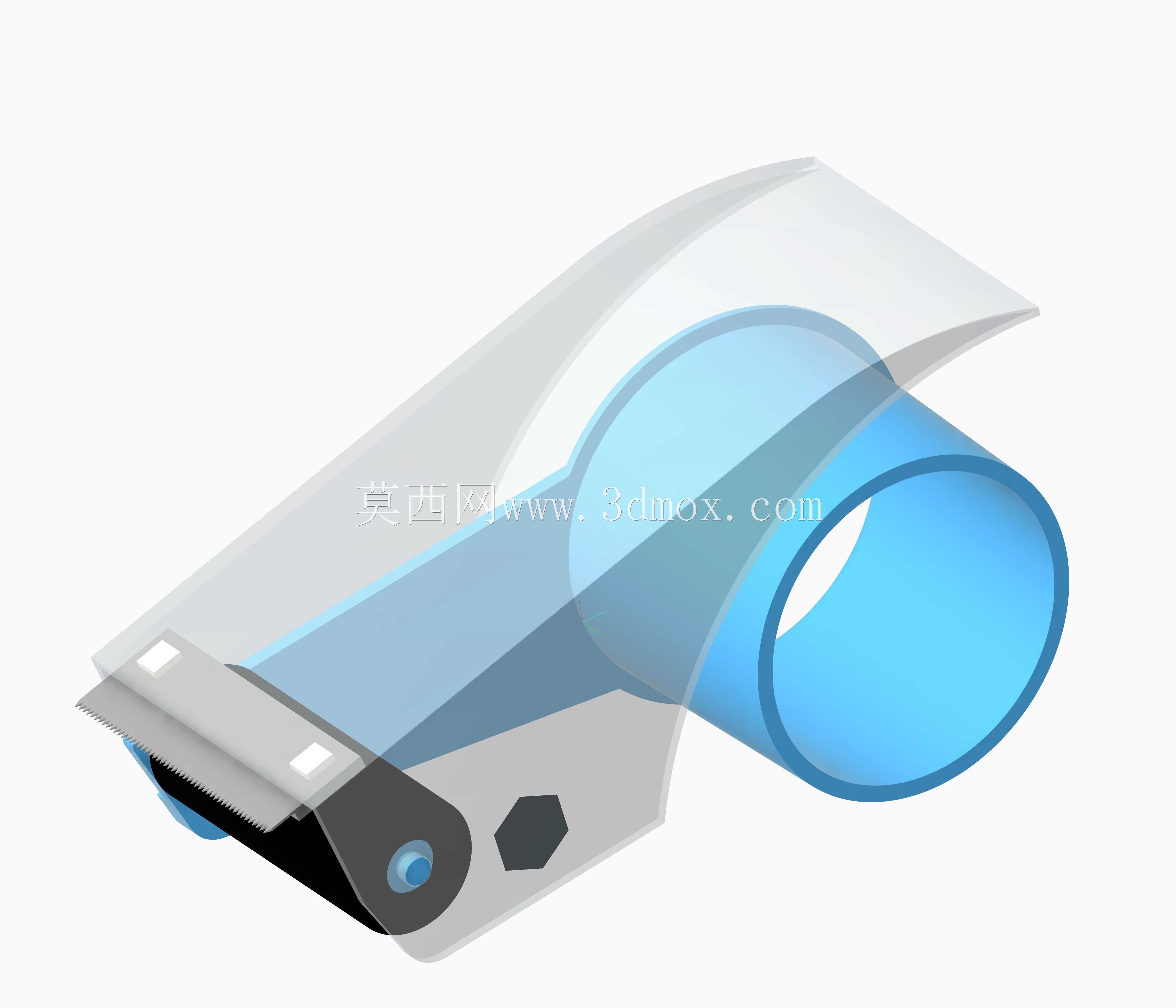

日常办公、仓储打包、手工装配场景里，这类手持胶带分配器是高频使用的小工具，核心作用是单手完成胶带的拉出、绷紧、裁切全流程，无需额外找剪刀或刀片，大幅提升封箱、粘贴作业的效率。从结构设计来看，整体采用半开放式的壳体布局，主体容纳腔适配常规宽度的筒装胶带，内部设置同轴定位凸台，胶带卷套入后可绕凸台顺畅转动，拉出时不会出现卡滞、跑偏的问题。前端延伸出的导向压舌，在胶带拉出后可先将胶带平整压贴在待粘贴表面，避免胶带起皱、打卷，压舌表面做了低摩擦的顺滑处理，不会粘连带胶的胶带面。靠近握持端的位置隐藏了锯齿形裁切刀，刀齿的角度和间距经过反复调试，既可以轻松切断不同厚度的透明胶带、美纹纸胶带，又不会在非裁切状态下外露划伤操作人员，刀座采用嵌入式固定结构，长期使用出现磨损后可快速更换，无需整体报废整个工具。握持区域做了贴合手掌弧度的内凹处理，表面设置防滑的六角形凸点结构，单手施力按压裁切时不会打滑，即便是手上沾有少量灰尘、包装碎屑也能稳定握持。整体外形尺寸控制在单手握持的舒适范围内，长度不超过成年人手掌宽度，放置在桌面、工具包内都不会占用过多空间，安装胶带时只需掀开上部的透明防护盖，将新胶带卷套入定位凸台，拉出胶带端头穿过导向压舌下方即可完成更换，全程无需额外工具，操作门槛极低。上部的透明防护盖采用半透的耐磨材质，既可以直观看到内部胶带的剩余余量，提前准备替换卷，又能阻挡灰尘落在胶带胶面上，避免胶带粘性下降。在实际产线打包工位的应用中，这类工具相比固定式胶带座更灵活，操作人员可以拿着工具移动到不同的包装箱位置作业，不用来回搬运箱体到固定工位，对于小批量多品种的打包场景适配性极强。设计过程中特意将转动配合的间隙控制在合理范围，既保证胶带卷转动顺畅，又不会因为间隙过大导致胶带卷晃动偏移，裁切刀的位置做了内缩防护，即便工具不慎从桌面掉落，刀齿也不会直接撞击地面造成卷刃，延长了工具的使用寿命。导向压舌的前端做了圆角处理，压贴胶带时不会刮破纸张、纸箱表面，适配办公文件粘贴、快递面单固定、产品包装封合等多种使用场景。
