工业设备支撑用方管焊接钢架结构

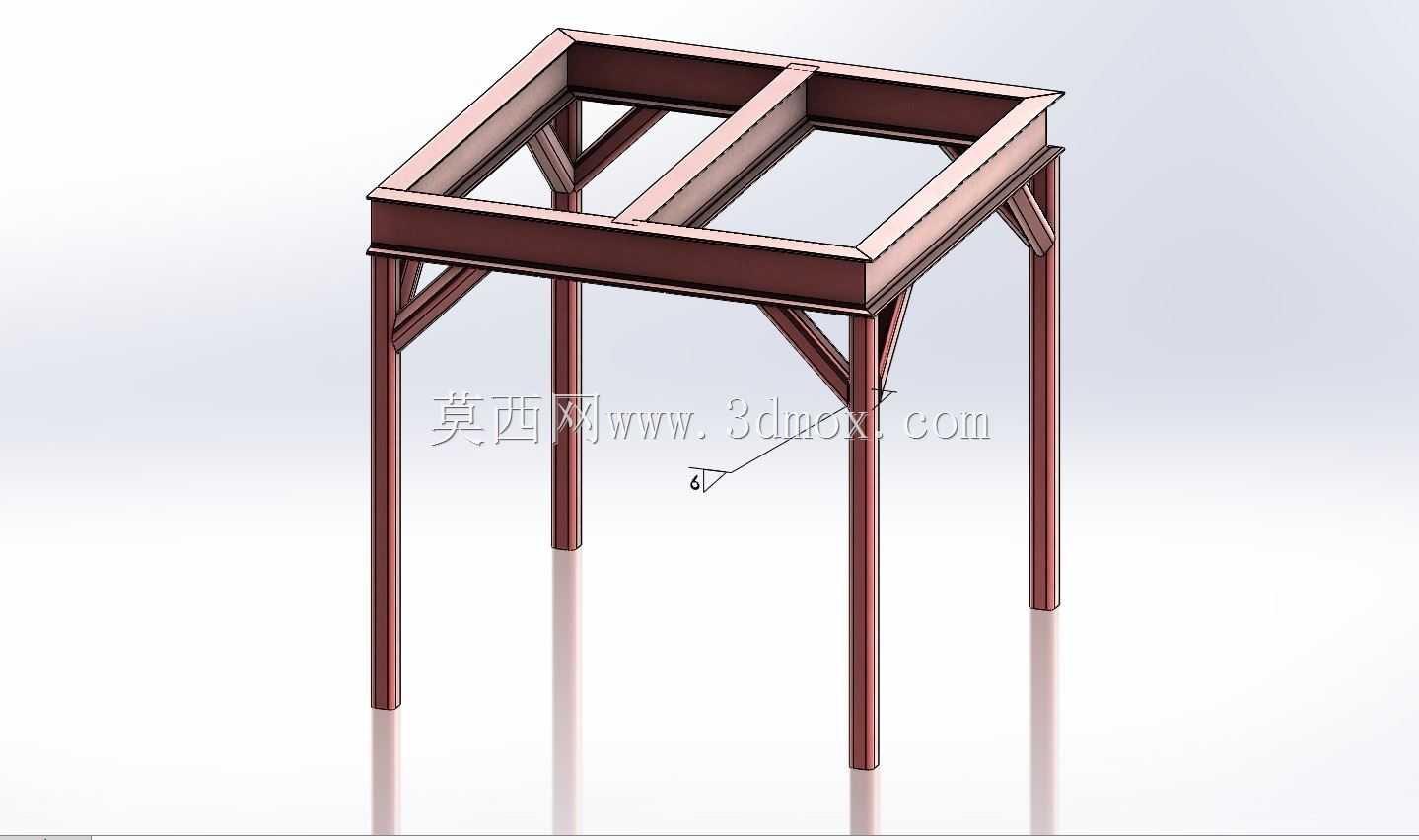

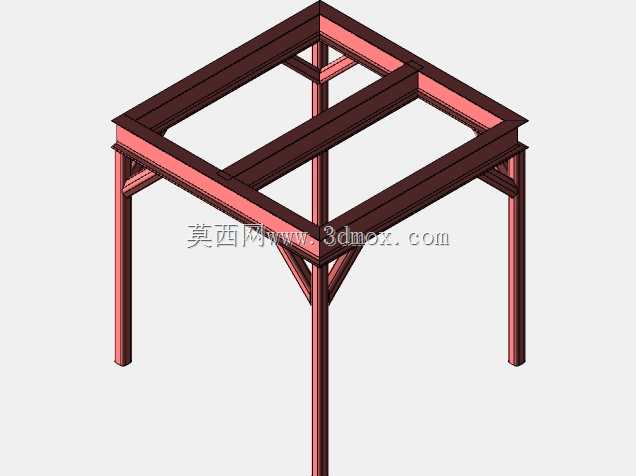

这类方管焊接钢架结构，多作为中小型工业生产设备的下部支撑载体使用，常见于小型输送线、单机加工工位、检测台架、物料暂存台的下部承托结构，在车间生产线布局、实验室测试工位搭建、仓储分拣台制作场景中应用十分广泛。从结构设计逻辑来看，整体采用等截面方管作为主受力构件，顶部为双横梁分隔的矩形框型承载面，可直接承托设备台面、输送段主体或者加工工位的作业面板，四根竖直方管作为主支撑腿，将上部载荷均匀传递至地面安装面。支撑腿与顶部框梁的连接位置增设了三角形斜向加强筋，通过角焊缝满焊连接，可有效抵消上部设备运行时产生的水平方向倾覆力矩，避免长期受交变载荷出现焊缝开裂、框架变形的问题。顶部框梁的内侧预留了设备安装的螺栓固定位，可根据上部搭载设备的安装孔位灵活配钻，不需要额外加工复杂的连接接口，适配性较强。从安装边界来看，整体框架的占地尺寸适配常规1.2米至1.5米见方的工位布局需求，支撑腿底部可搭配可调脚杯或者膨胀螺栓与地面固定，既可以在平整的环氧地坪车间内通过脚杯调平使用，也可以在混凝土基础面上通过膨胀螺栓做刚性固定，满足不同场地的安装要求。结构设计上优先考虑了焊接工艺的可实现性，所有构件的连接位置均预留了足够的焊接操作空间，不需要特殊工装即可完成组焊，焊后整体去应力处理可减少长期使用的变形量，方管的壁厚选型兼顾了承重能力与整体自重，常规选型下可承载300kg至500kg的上部设备重量，完全满足中小型工业设备的支撑需求。框架的上部框型结构中间的分隔横梁，可对上部搭载的大尺寸台面起到中部加强作用，避免台面长期受载出现中部下挠的问题，斜撑的布置位置避开了设备下部的走线、管路排布空间，不会干涉后续设备的电气、气路管线布设。
