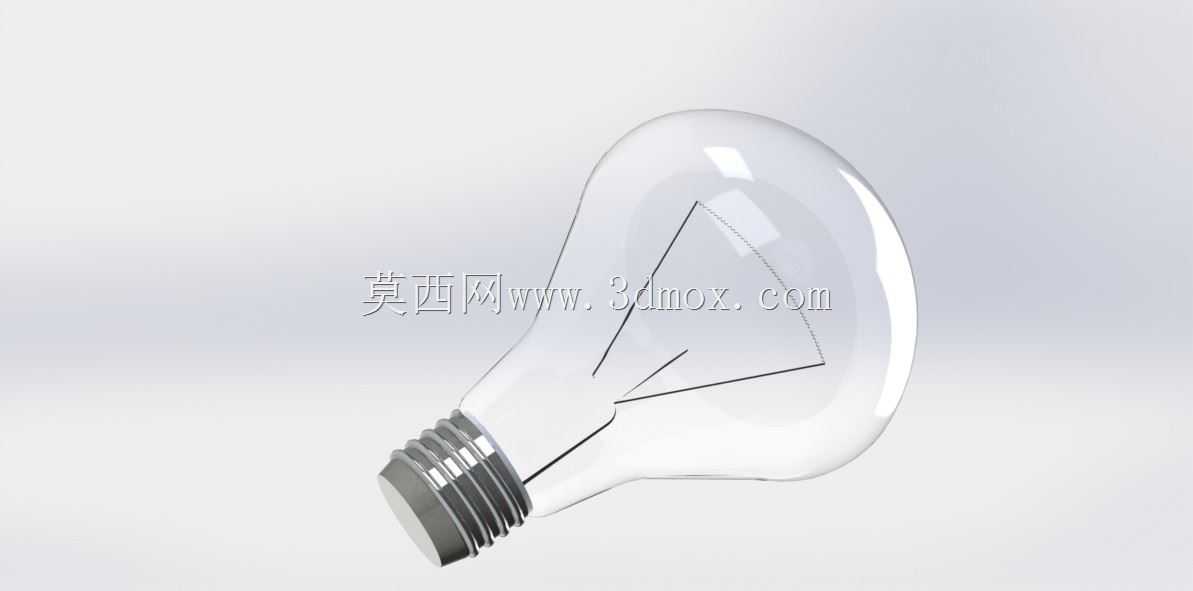

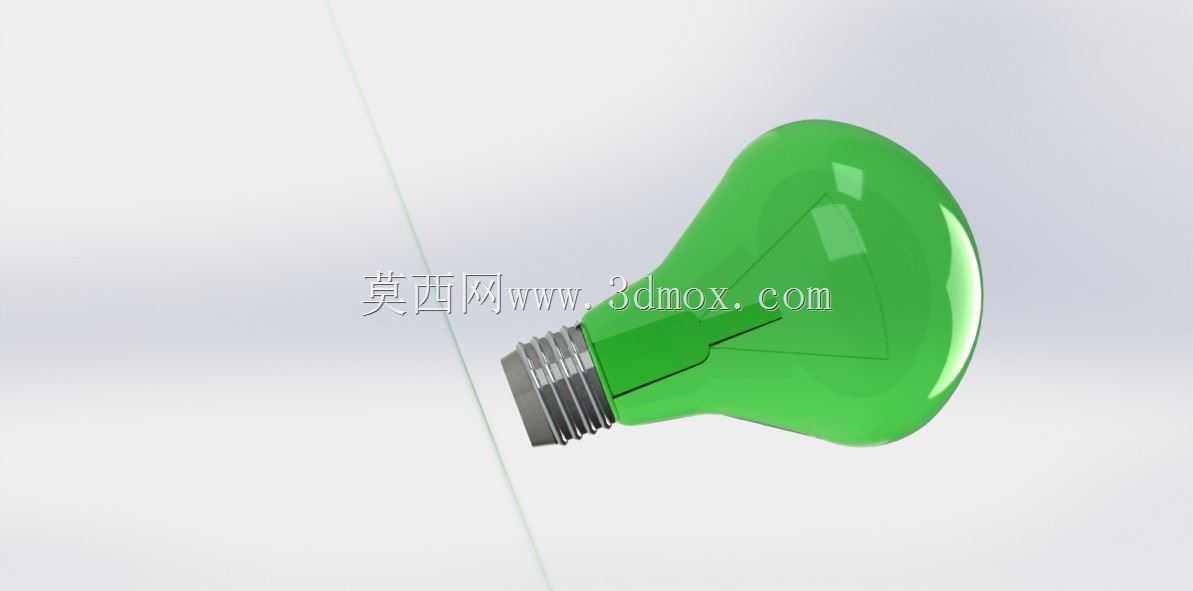

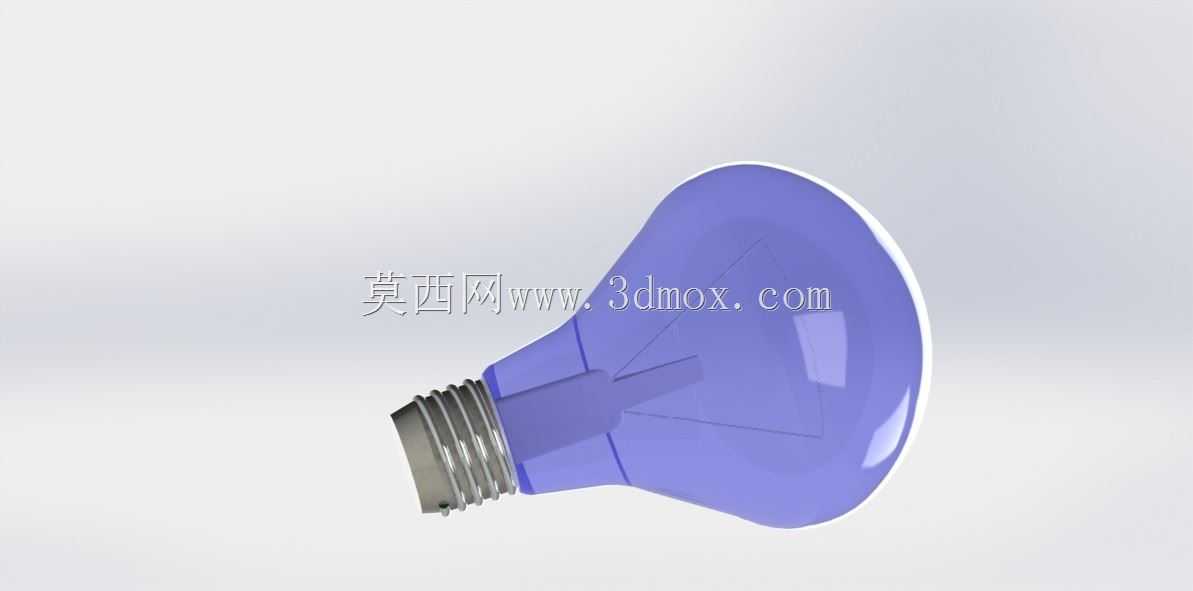

仿真钨丝白炽电灯泡结构设计

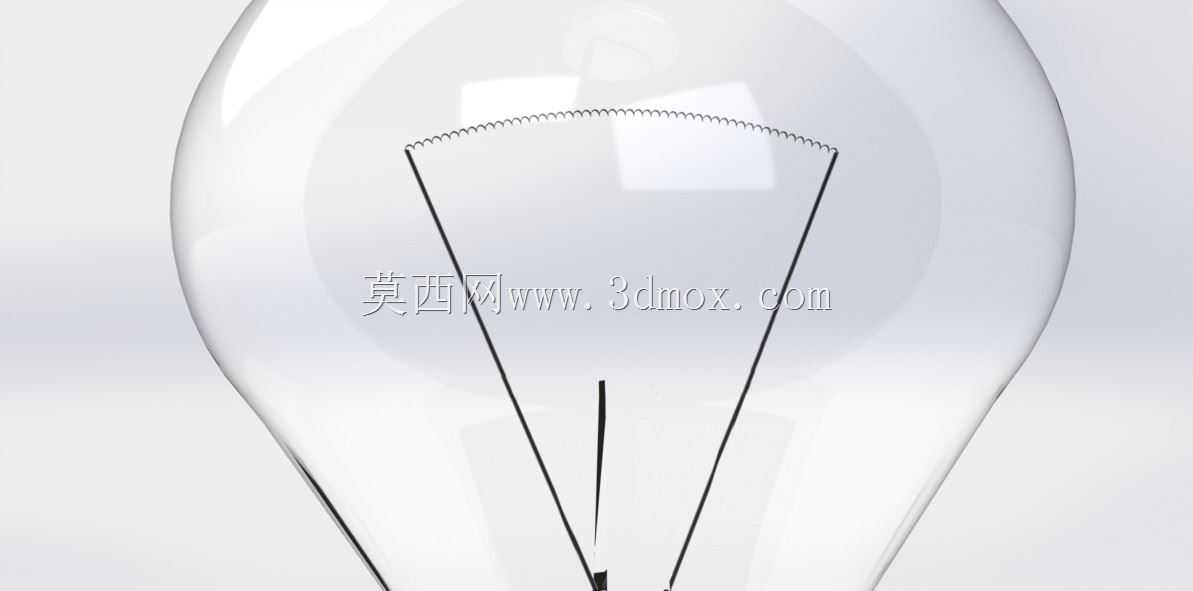

日常照明场景里最常见的钨丝白炽灯泡，其三维结构设计需要兼顾光学出光效率、结构密封可靠性与灯丝安装稳定性，很多刚接触照明结构设计的工程师容易忽略泡壳曲率与灯丝发光角度的匹配关系，实际建模过程中需要先明确灯丝的有效发光段长度，再反向推导玻璃泡壳的曲面轮廓。从实际应用场景来看，这类灯泡除了常规民用照明替换，还会用在老式设备状态指示灯、装饰性复古照明灯具、教学演示光学实验装置中，不同场景下对灯泡的安装接口尺寸、泡壳直径、灯丝支撑结构的强度要求存在明显差异。设计过程中首先要确定泡壳的玻璃壁厚，常规民用款壁厚控制在0.4-0.8mm区间，过薄会导致运输安装过程中易碎裂，过厚则会增加光线折射损耗，降低实际出光效率。灯丝部分采用三段式支撑结构，两根主引线从灯头基座位置延伸至泡壳内部腔体，顶端通过弯折的金属丝固定钨丝的两个端点，中间位置增设一根细支撑丝避免钨丝受热下垂形变，钨丝本身采用螺旋绕制结构，绕制的螺距与丝径直接决定额定功率下的发光亮度与使用寿命，建模时需要准确还原螺旋线的导程与直径参数，保证后续做热仿真分析时的结果准确性。灯头与泡壳的衔接位置采用密封胶泥填充结构，建模时需要预留出胶泥的填充腔体，同时保证灯头的螺纹尺寸符合通用接口标准，常用的E27螺口外径控制在26.8-27.2mm之间，螺纹牙距为3.62mm，安装时的拧入深度不小于10mm才能保证接触可靠性。泡壳内部为抽真空填充惰性气体的腔体，建模时需要将内部腔体与外部玻璃壳体做布尔运算分离，方便后续做有限元分析时赋予不同的材料属性，玻璃材质需要设置合适的透光率与折射率参数，还原真实的光线透射效果。很多新手建模时容易把灯丝的位置放得过于靠近泡壳内壁，实际生产中灯丝与泡壳内壁的最小距离不能小于8mm，避免长期点亮时局部温度过高导致玻璃壳受热不均出现炸裂。支撑灯丝的金属引线需要采用膨胀系数与玻璃接近的杜美丝材质，建模时引线与玻璃压合的位置要做密封面结构处理，保证长期使用过程中不会出现漏气问题。灯头尾部的触点采用凸起的铜质结构，触点高度控制在1.2-1.5mm，与螺纹部分的绝缘距离不小于3mm，避免安装时出现短路风险。整个模型的装配边界需要考虑自动化生产线的夹取尺寸，泡壳最大直径处的尺寸公差控制在±0.3mm以内，方便自动化装配设备的卡盘定位夹持，灯头与泡壳压合后的总长度公差控制在±1mm，保证成品可以顺利装入配套的灯具灯座中。
