BAJA越野ATV前轮轮毂连接法兰盘

　　这套结构针对BAJA SAE全地形越野赛车的前轮承载与转向连接需求展开，核心零件是集成式轮毂连接法兰，一端通过中心轴孔与转向节伸出的轮轴配合，另一端的法兰盘面均布螺栓孔，用于锁紧轮辋，把车轮受到的地面冲击、制动力矩和转向侧向力可靠传递到悬架与转向系统。野外赛事工况里，前轮会持续承受跳跃落地的垂向冲击、砂石路面的交变振动以及高速过弯时的大侧向载荷，因此法兰的轴向定位、螺栓预紧空间和轴肩过渡都需要在建模时反复核对，避免出现应力集中或装配干涉。

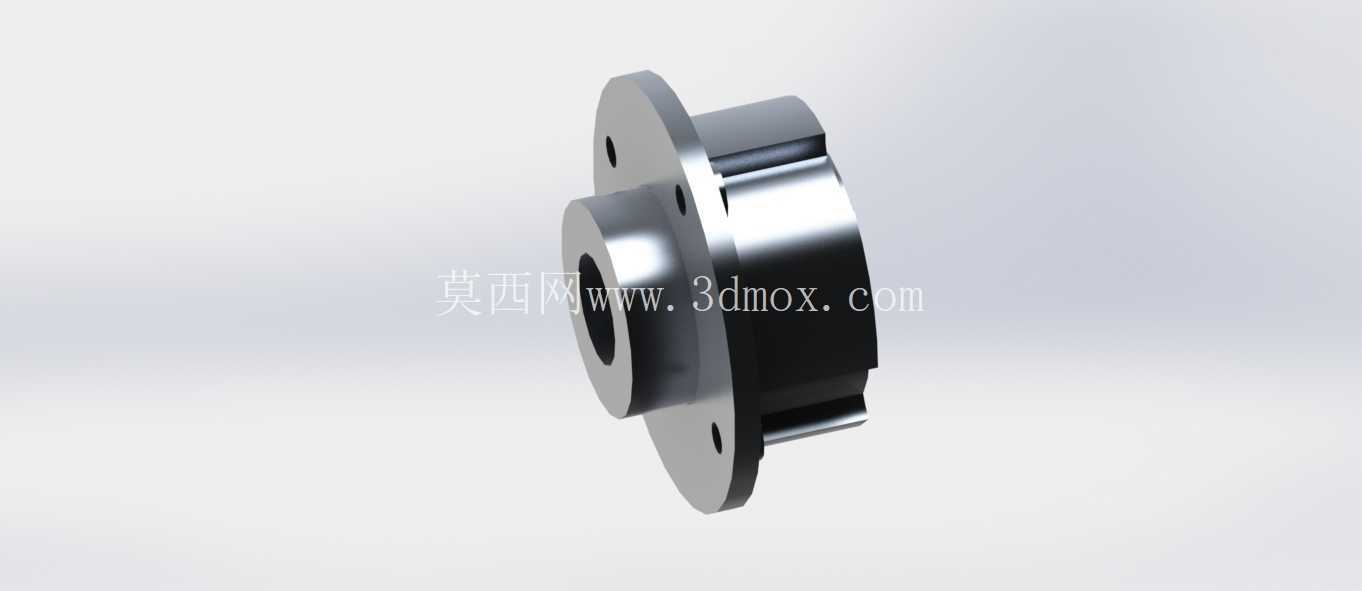

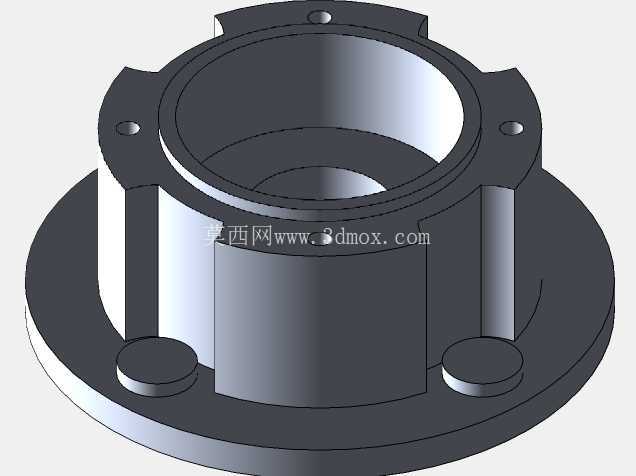

　　从结构布局看，零件采用带中心套筒的法兰形式：套筒部分承担与轮轴的同轴定位，内孔可按轴承、隔套或锁紧螺母的布置确定配合长度；外侧圆盘提供轮辋安装基准，盘面上的孔位需要与轮辋螺栓分布圆严格对应。圆盘与套筒交接处设置圆角过渡，能够降低冲击载荷下的根部应力；套筒外壁的台阶则可用于轴承内圈、防尘件或隔套的轴向限位。设计时不能只追求外形完整，更要把装配顺序想清楚：车轮拆装时工具能否进入螺栓区域，锁紧螺母是否有足够操作空间，制动盘或防尘盖是否会与法兰背面发生干涉，这些都会直接影响赛车维护效率。

　　安装边界方面，法兰的轴向长度决定轮距方向的占位，圆盘外径和螺栓孔分布圆决定轮辋适配范围，中心孔直径则受轮轴、轴承及密封件尺寸约束。若法兰盘过厚，会增加非簧载质量并改变车轮外伸量；若套筒过短，轴承支撑跨距不足，转向时容易产生晃动。建模过程中应保留同轴孔、法兰端面、螺栓孔中心线等关键基准，便于后续工程图中标注配合公差、端面跳动和孔位位置度。对于越野赛车，轮端零件还需要兼顾轻量化与刚度，可在非接触区域削减多余材料，但不能削弱螺栓孔周围承压面和轴孔配合段。

　　该类零件不仅适用于BAJA赛事车辆，也常见于小型ATV、卡丁车、非道路 utility vehicle 和实验教学车辆的轮端设计。实际选型时，需要结合轮轴直径、轮辋孔距、制动器厚度、悬架几何和轮胎载荷综合判断。三维模型能够直观检查法兰与轮轴、轴承、轮辋、制动部件之间的空间关系，也能为后续有限元校核、机加工工艺制定和备件改装提供清晰依据。
