爆米花机专用锥齿轮更换件结构设计

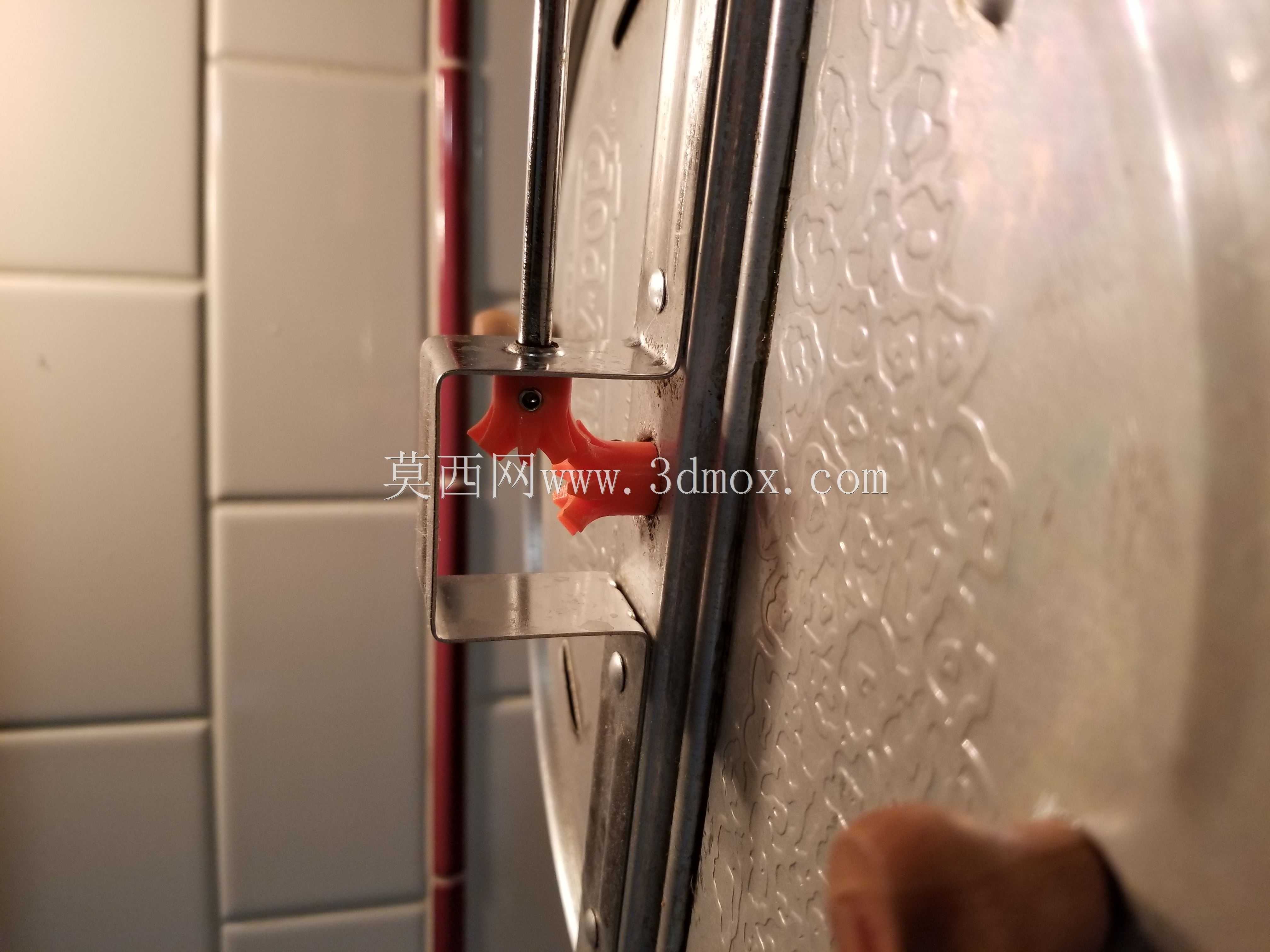

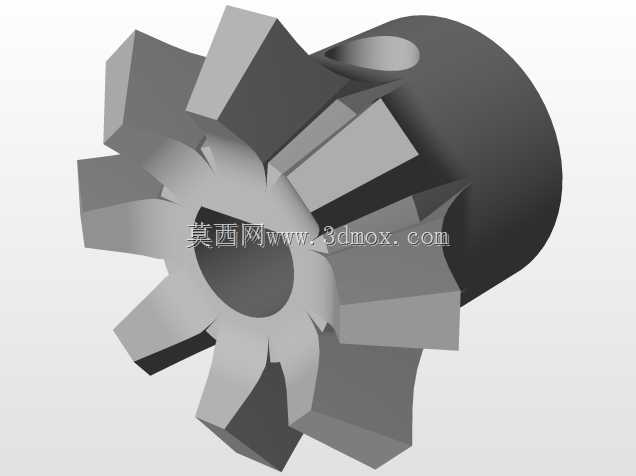

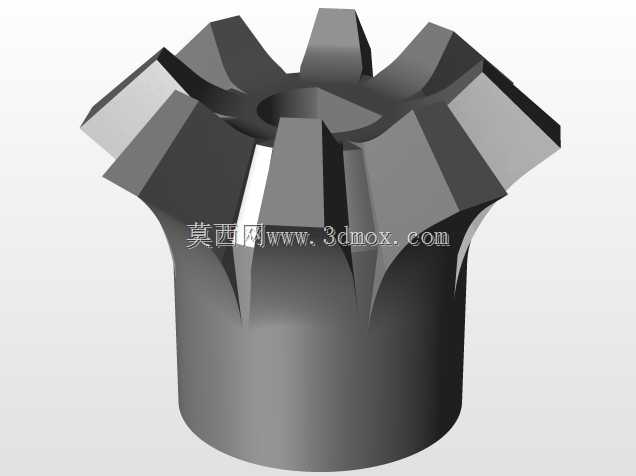

这款锥齿轮是商用爆米花机核心传动系统的替换备件，主要适配Whirley Pop系列手摇爆米花设备，在设备运行过程中承担手摇动力换向、扭矩传递的核心作用，直接决定手摇操作的顺滑度与锅体搅拌机构的运转稳定性。食品加工场景下的爆米花设备长期处于高温、高糖油蒸汽的作业环境，原有齿轮经过长期啮合磨损后，容易出现打齿、卡滞、传动间隙过大的问题，直接导致搅拌叶片转速不均，出现玉米粒受热不匀、局部焦糊或者爆花率下降的情况，更换适配的齿轮是这类小型食品加工设备日常维保最常见的操作。从结构设计层面来看，这款齿轮采用直齿锥齿结构，齿形参数完全匹配原有传动副的啮合要求，齿顶圆、安装轴孔的尺寸公差严格控制在原有安装边界内，不需要对设备原有安装位做任何二次加工即可直接替换装配。齿轮背部的异形定位结构完全贴合设备安装腔的限位槽，装配后不会出现径向窜动，齿部的啮合接触面经过参数校核，重合度满足手摇操作的扭矩传递需求，正常操作力度下不会出现断齿问题。设计过程中重点考虑了食品接触场景的使用需求，齿面的过渡圆角做了优化处理，减少糖油残渣在齿根缝隙的堆积，日常清洁时可以直接用软布擦拭，不会出现清洁死角。安装时只需要对准轴孔的定位键槽推入，锁紧端部的固定卡簧即可完成装配，装配后手动转动手摇柄就能检查啮合间隙，全程不需要专用工装，普通设备操作人员就能完成更换作业。齿轮的轴向安装尺寸与原有零件完全一致，更换后不会改变搅拌叶片与锅底的间隙，能保证搅拌叶片始终贴合锅底弧度，避免局部积料焦糊。齿部的受力方向经过优化，手摇操作时的受力方向与齿面承压方向完全匹配，长期使用的磨损量均匀，不会出现偏磨导致的传动异响问题。
