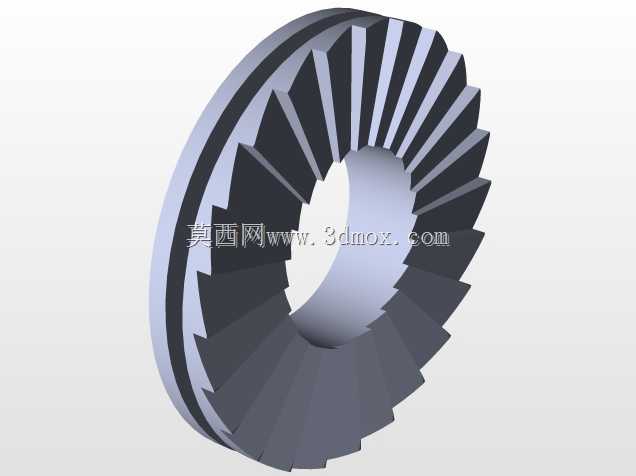

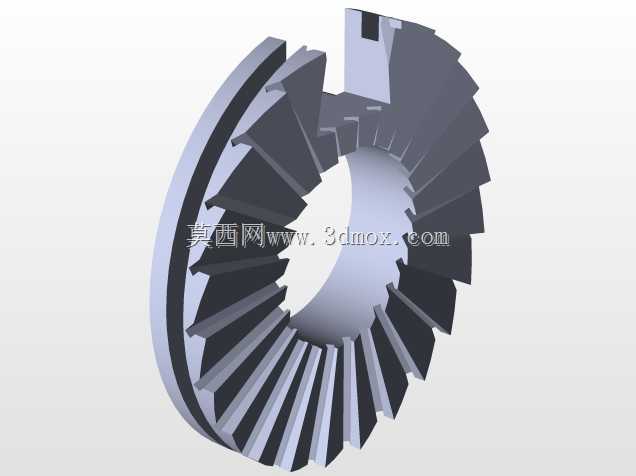

直齿锥齿轮传动结构三维建模

这类锥齿轮主要用于相交轴之间的运动与动力传递，常见于差速器、机床主轴传动箱、农业机械转向传动单元、小型动力设备的转角传动工位，能在两轴呈90度或其他固定夹角的安装场景下完成扭矩传输，相比平行轴传动的圆柱齿轮，可直接改变动力传递方向，省去额外的转向传动构件，精简设备整体传动链布局。从结构设计来看，该锥齿轮采用直齿齿形设计，齿向沿齿轮锥面母线方向分布，齿形从大端到小端呈渐缩形态，建模时严格遵循直齿锥齿轮的啮合原理，保证节锥面、分锥角、齿顶锥角、齿根锥角的参数匹配，确保成对装配时齿面能实现正确的线接触啮合，避免出现齿面偏载、啮合间隙不均的问题。齿部的齿厚沿齿宽方向渐变，大端齿槽尺寸更大，小端齿厚收窄，这种结构既兼顾了大端的齿根抗弯强度，也能让小端在啮合时顺利完成齿面滑移动作，降低啮合过程中的卡滞风险。齿轮中心设置通孔作为安装基准孔，孔壁可根据装配需求设计键槽或过盈配合面，用于和传动轴实现周向固定，传递输入或输出扭矩；齿轮背部的轮缘结构做了等厚设计，既保证轮体的整体刚性，也控制了不必要的重量冗余，避免高速运转时产生过大的转动惯量。在安装边界上，这类锥齿轮的安装距是核心装配参数，需要保证配对齿轮的节锥顶点重合，否则会出现齿面接触区偏移，轻则加剧齿面磨损，重则出现断齿失效；齿侧间隙需要根据传动工况调整，重载冲击工况下预留稍大间隙补偿热变形，精密传动场景下控制小间隙保证传动精度。实际应用中，直齿锥齿轮的加工通常采用刨齿或铣齿工艺，建模时还原的齿形轮廓可直接用于后续的加工工艺仿真、啮合运动仿真，验证不同负载下的齿面接触应力、齿根弯曲应力，提前排查设计缺陷，也可用于装配干涉检查，确认齿轮与周边箱体、轴承、轴套等构件的安全间隙，避免装配时出现构件碰撞。这类齿轮的轴向力方向与转动方向、螺旋角（直齿锥齿轮螺旋角为0）相关，设计轴承选型时需要结合受力方向匹配对应的角接触轴承或圆锥滚子轴承，保证轴系的支撑刚性，避免运转过程中出现轴系窜动影响啮合精度。
