X型壁挂安装固定支架结构设计

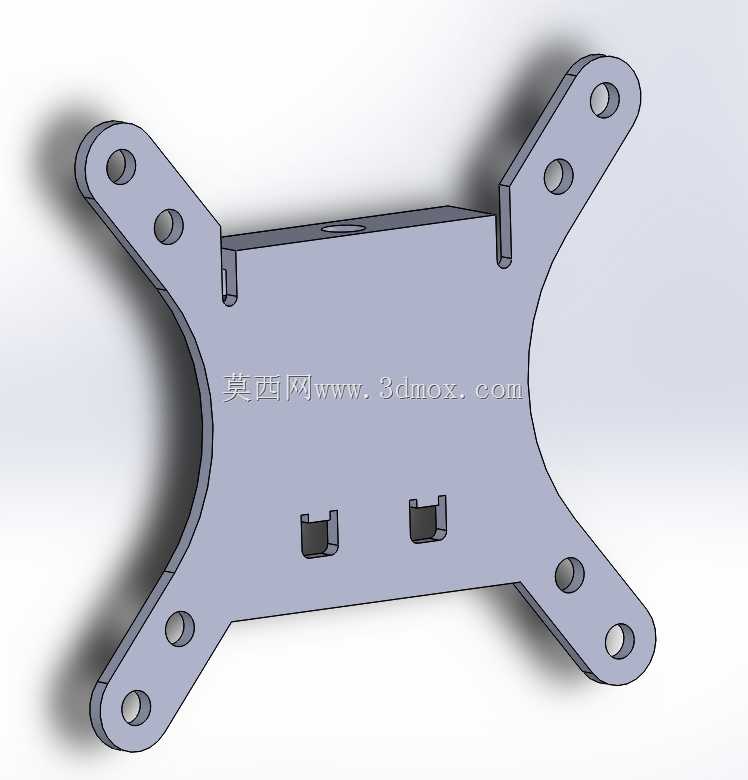

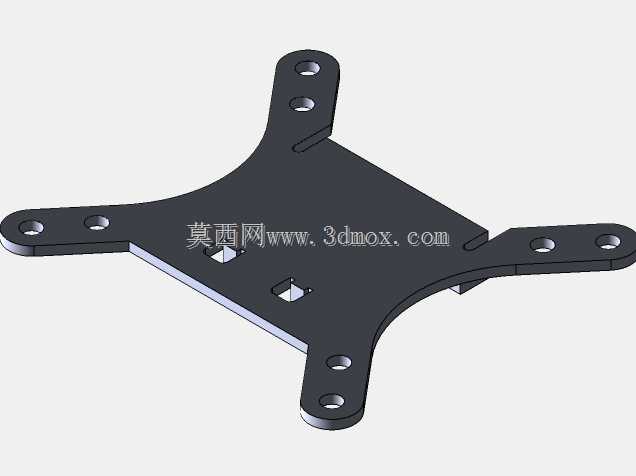

这款X型壁挂安装构件，主要面向墙面挂载类设备的固定支撑场景，常见于小型显示终端、壁挂式控制盒、轻量化传感设备、家用小型置物挂载件的墙面安装环节，承担设备与墙面之间的载荷传递、位置固定作用，避免挂载设备出现脱落、移位、晃动等问题。从结构设计逻辑来看，整体采用对称式X型延展臂布局，四个延伸臂末端均设置同轴通孔安装位，每个臂上排布两个安装孔，可适配不同孔距标准的壁挂设备安装需求，孔位边缘做了沉台处理，安装时螺丝头部可完全沉入构件平面内，不会出现凸起干涉挂载设备贴合的问题，保证设备安装后与支架接触面完全贴合，减少安装间隙带来的晃动隐患。构件主体为平板式承载基体，中部做了内凹弧形避让设计，可避开挂载设备背部的凸起接线端子、散热筋或者定位凸台，无需额外对设备背部结构做打磨修改，提升安装适配性。基体正面设置两个卡扣式定位凸槽，可在设备挂载时先做预挂定位，无需全程托举设备即可对准安装孔位，降低单人安装的操作难度，同时卡扣结构可承担部分纵向载荷，减少螺丝承受的剪切力，提升整体连接可靠性。安装边界方面，四个安装臂的延展长度控制在常规壁挂设备的通用孔距范围内，可覆盖主流小型壁挂设备的75mm、100mm标准安装孔距，构件整体厚度适配常规M4、M5规格的安装螺丝，安装后突出墙面的厚度较薄，不会让挂载设备与墙面之间留下过大缝隙，兼顾安装稳定性与外观整洁度。构件背部为完全平面设计，可与水泥墙面、木质墙面、金属安装墙面完全贴合，安装时可根据墙面材质选择膨胀螺丝、自攻螺丝等不同固定件，四个臂的安装孔位分散布局，可将挂载设备的载荷均匀分散到墙面的多个固定点上，避免单点受力过大导致墙面开裂或者固定件松脱。在细节处理上，构件所有外边缘均做了圆角过渡处理，没有尖锐的毛刺棱角，避免安装过程中划伤操作人员，同时也减少应力集中问题，提升构件整体的抗弯折强度，在承受额定挂载载荷时不会出现臂部变形断裂的问题。
