可口可乐金属皇冠瓶盖三维结构设计

　　这款皇冠型金属瓶盖的三维结构设计，核心围绕碳酸饮品的密封保压需求展开，日常接触的瓶装碳酸饮料、玻璃瓶装汽水的瓶口密封，大多依赖这类结构实现长期内容物保存。从实际应用场景来看，这类瓶盖主要适配标准口径玻璃汽水瓶、部分PET碳酸饮料瓶，在饮品灌装生产线的封盖工位，会通过压盖头的冲压动作，让瓶盖边缘的21个锯齿状褶皱完全卡入瓶口外侧的锁合环槽，配合瓶盖内侧的密封垫片，实现瓶口径向与轴向的双重密封，避免瓶内二氧化碳溢出，同时阻挡外界灰尘、液体进入瓶内，保障饮品在仓储、运输、售卖全周期的密封性。

　　设计过程中首先要匹配对应瓶口的安装边界，常规适配29mm标准口径玻璃瓶的皇冠盖，整体冲压成型后的外径控制在32.1mm左右，盖体总高度在6.5mm上下，盖顶平面的直径约26.8mm，边缘褶皱的齿深控制在1.8mm，这个尺寸参数需要和瓶口的锁合环槽尺寸完全匹配，过大会导致压盖后锁合不紧，运输过程中容易出现松盖漏液，过小则会导致压盖时齿形无法完全卡入槽内，甚至出现盖体被压裂的问题。盖体的壁厚设计需要兼顾冲压成型性与封盖变形需求，采用0.23mm厚度的镀锡薄钢板作为基材时，盖顶位置需要做轻微的内凹弧面设计，弧面下沉量控制在0.3mm左右，一方面可以抵消压盖过程中盖体的变形应力，避免盖顶出现凹凸不平的外观缺陷，另一方面在瓶内压力出现小幅波动时，盖顶可以通过微小的弹性变形缓冲压力变化，减少密封失效的概率。

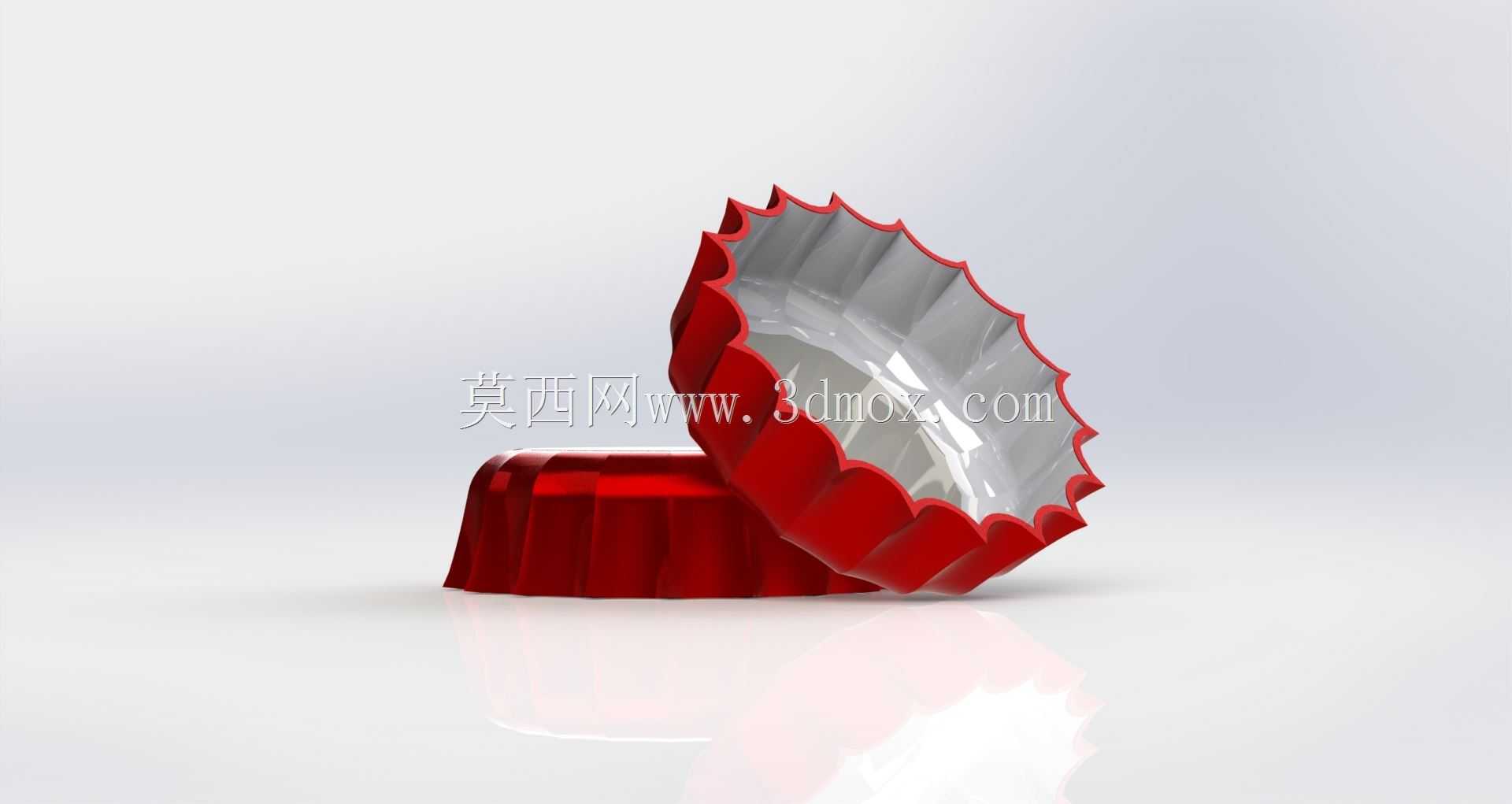

　　从功能特性来看，这款瓶盖的齿形结构是核心设计点，21个均匀分布的锯齿在压盖后会产生均匀的向内抱紧力，每个齿的折弯角度控制在115度左右，折弯圆角半径控制在0.4mm，既保证压盖过程中齿形可以顺着压盖模的导向顺利变形卡入瓶口槽位，又能保证卡入后有足够的扣合力，在瓶内二氧化碳压力达到0.4MPa的常规碳酸饮品内压下，不会出现齿形弹开脱盖的问题。盖内侧的密封垫片采用模压成型的PVC或丁基橡胶材质，垫片厚度在1.2mm左右，压合后垫片会被挤压填充瓶口端面与盖顶内侧的所有间隙，同时在瓶口内侧的倒角位置形成一圈密封唇，进一步阻断气体溢出的路径。

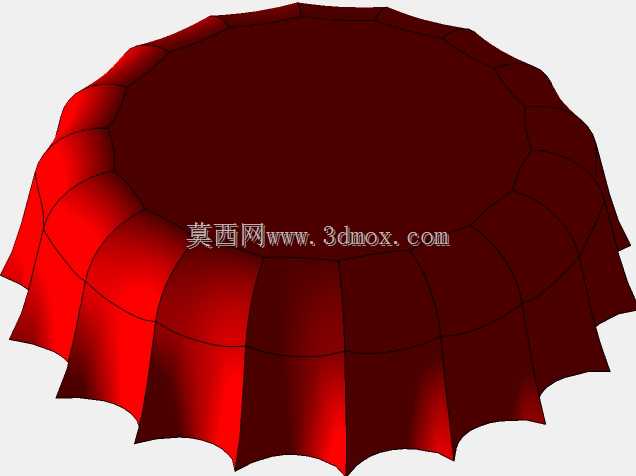

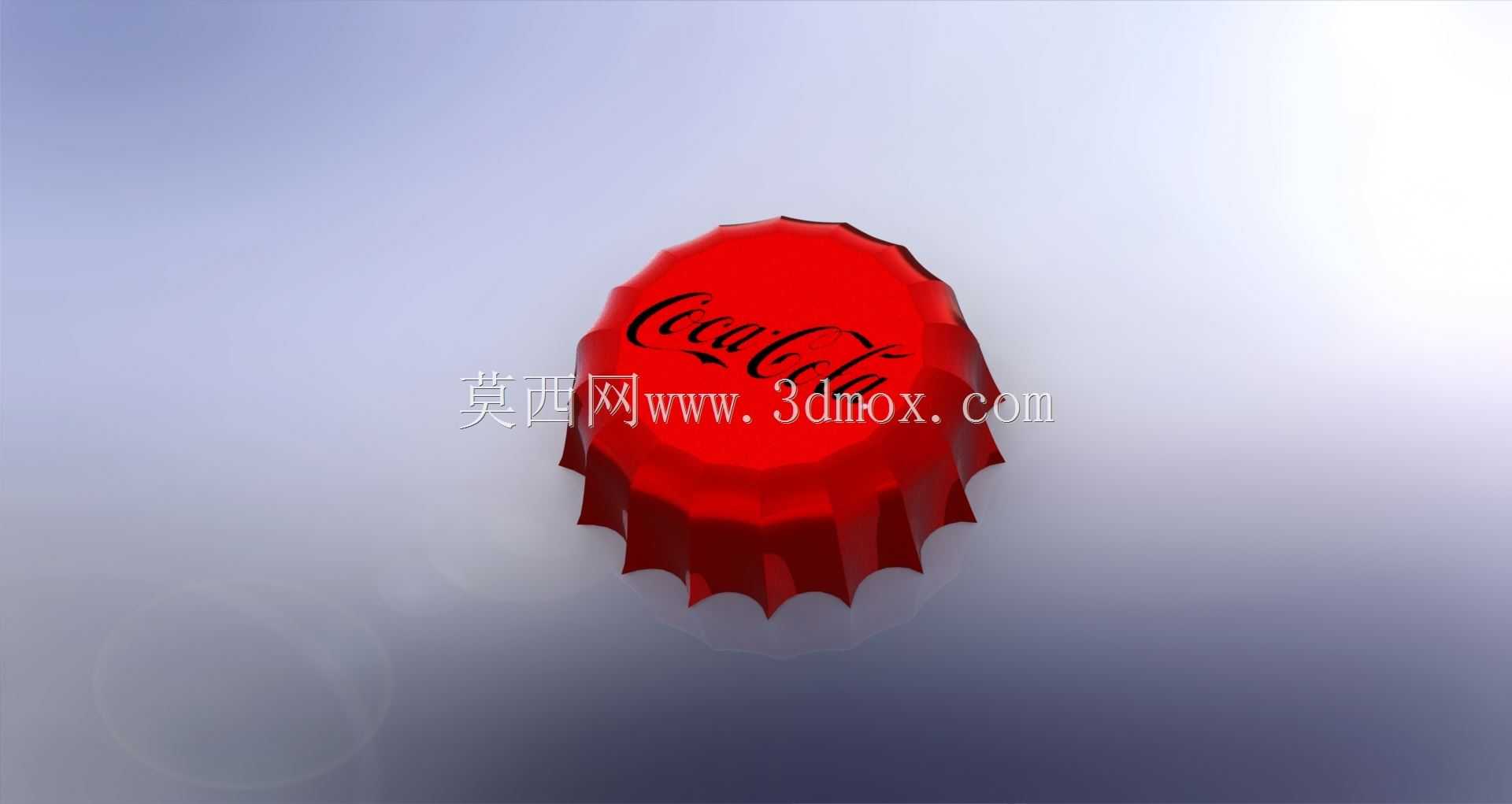

　　设计建模过程中，需要重点处理齿形的均匀阵列特征，首先绘制单个齿的轮廓草图，通过圆周阵列生成整圈的齿形结构，再通过钣金折弯特征模拟实际冲压过程中的齿形折弯变形，盖体侧面的加强筋结构采用0.2mm深度的滚花设计，既可以提升盖体的结构刚度，避免压盖过程中盖体出现椭圆变形，也能在消费者手动开盖时增加摩擦力，配合开瓶器的使用更顺畅。盖顶的平面区域预留了足够的贴标空间，可以适配不同品牌的产品标识印刷、贴花需求，本次建模中还原的可口可乐贴花效果，就是模拟实际生产中盖顶的标识印刷工艺，贴花区域的平面度公差控制在0.1mm以内，保证印刷或贴标过程中图案不会出现偏移、褶皱。

　　在安装匹配性验证上，建模完成后需要做虚拟压盖装配模拟，将瓶盖模型与标准瓶口模型做装配干涉检查，确认压合到位后，每个齿形都完全卡入瓶口的锁合环槽内，齿形与槽位的接触面积达到85%以上，密封垫片的压缩量控制在30%左右，这个压缩量既可以保证密封效果，又不会因为压缩量过大导致垫片被挤破，或者压盖力过大导致瓶口出现碎裂。另外还要考虑开盖时的受力情况，当用标准开瓶器撬动瓶盖边缘时，齿形的变形量需要控制在弹性变形范围内，撬动过程中齿形会逐步脱离瓶口槽位，不会出现齿形断裂残留在瓶口的问题，保障消费者使用的安全性。

　　这类瓶盖结构除了应用在碳酸饮品领域，部分玻璃瓶装的调味品、啤酒也会采用类似的皇冠盖结构，只需要根据不同的瓶口尺寸调整盖体的直径、齿形数量和密封垫片材质即可，比如用于啤酒瓶的皇冠盖会适当增加齿形的扣合深度，适配啤酒更高的瓶内压力和更长的保质期需求，用于调味品的瓶盖则会更换为食品级的硅胶密封垫片，适配油脂、酸性调味品的耐腐蚀需求。建模过程中对盖体的所有圆角都做了钝化处理，边缘没有尖锐的毛刺结构，符合食品接触类包装配件的安全设计要求，避免生产、使用过程中划伤操作人员或消费者。
