大跨距龙门式等离子数控切割设备

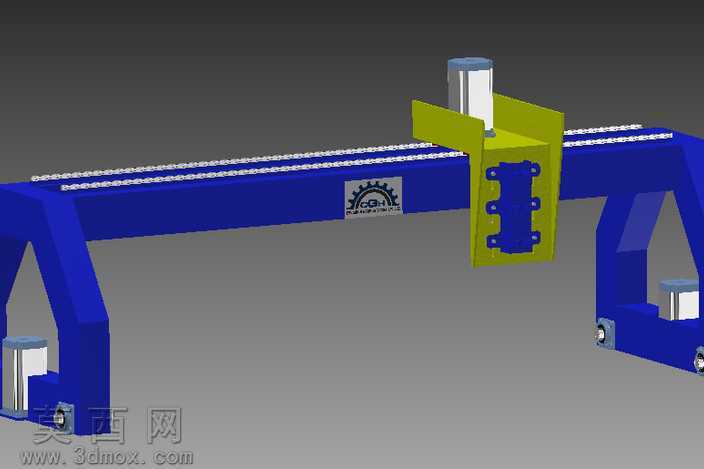

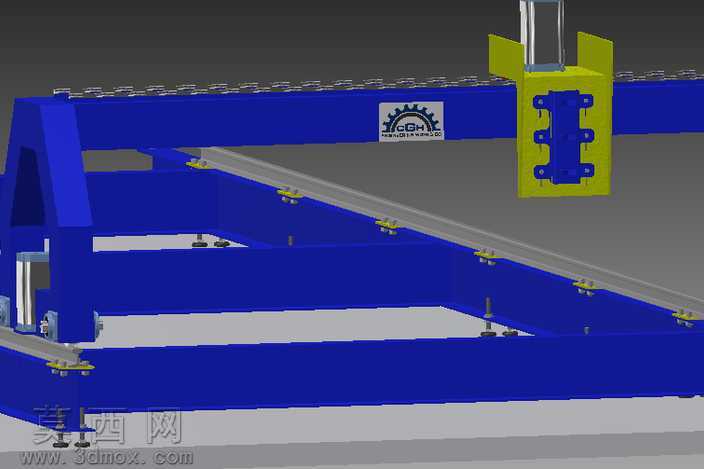

本模型采用Autodesk Inventor完成全参数化三维建模，整体采用龙门式双立柱横梁结构设计，针对12000mm×3000mm的大尺寸加工幅面做了针对性的结构优化，建模过程中严格遵循机械设计公差规范，对各运动部件的装配间隙、运动行程做了精准的参数约束，确保模型可直接用于结构验证与运动仿真。渲染阶段采用工业设备常用的配色方案，主体机架赋予饱和度适中的深蓝色金属漆材质，表面添加细微的磨砂颗粒质感模拟真实机床的喷塑工艺效果，移动切割头滑座采用亮黄绿色工程塑料材质做色彩区分，既突出核心运动部件的视觉位置，也符合工业设备的安全色标识规范；导轨、传动齿条等运动部件赋予银灰色金属材质，添加轻微的反光效果还原机加工金属表面的质感，底部支撑脚、驱动气缸等辅助部件分别赋予对应工程塑料、哑光金属材质，整体渲染光影柔和，结构层次清晰，可直观呈现设备的整体布局。结构设计上，两侧立柱采用斜撑加强的框型结构，提升大跨距横梁的支撑稳定性，避免长横梁在高速运动下产生形变影响切割精度；横梁上集成线性导轨与齿轮齿条传动机构，切割头滑座通过多组滑块与导轨配合，可沿横梁做横向平稳运动，两侧立柱底部配置纵向行走驱动机构，可实现整机沿加工幅面纵向的长距离移动，切割头组件自带升降调节结构，可适配不同厚度板材的切割高度需求。设计思路围绕车间大尺寸金属板材的等离子加工作业需求展开，兼顾结构刚性、运动稳定性与操作维护便利性，各部件均做了模块化拆分设计，方便后续根据实际加工需求升级切割头组件、调整驱动参数，模型完整还原了设备的装配关系，可用于设备方案展示、结构教学以及后续的工程出图参考。
