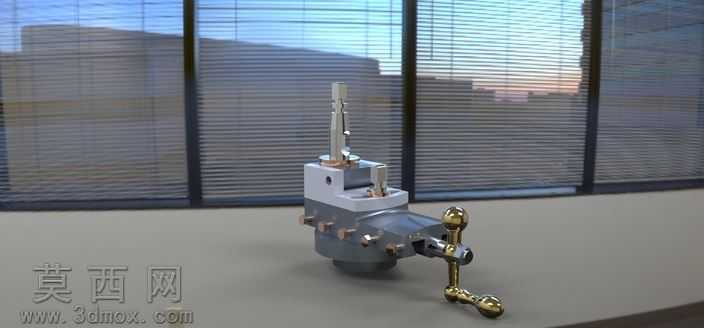

插齿机ram头工具集装配结构三维设计

本模型为插齿机ram头工具集的完整装配三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体装配基准坐标系的搭建，明确ram头主体、操作手柄、定位基座、装夹组件等核心部件的空间位置与装配约束关系，再逐个拆分零件进行精细化建模，确保各零件间的配合公差符合机械装配的实际工艺要求。渲染阶段针对不同部件的材质特性做了区分处理：基座部分采用哑光金属漆材质，模拟铸铁基座的磨砂质感与厚重金属感，调整材质的粗糙度参数至0.7左右，还原铸铁表面细微的颗粒纹理；操作手柄采用亮面镀铬金属材质，设置较高的反射率与较低的粗糙度，还原镀铬件光亮顺滑的表面特性，同时添加细微的环境反射贴图增强真实感；ram头的滑动工作部分采用合金钢材材质，调整金属度参数至0.9，添加轻微的拉丝纹理，模拟机床滑动部件经过精加工后的表面质感。结构设计上，完整还原了插齿机ram头工具集的功能结构：双球头操作手柄用于手动调节装夹位置，通过螺纹结构与滑动基座连接，可实现进给量的微调；中部的装夹模块设置了定位销孔与锁紧结构，可完成插齿刀具的快速装夹与定位，保证加工过程中的刀具稳定性；底部的连接基座设置了与牛头刨床试验机工作台匹配的安装接口，可直接适配试验设备的装夹需求，整体结构的运动副均按照实际机械结构做了约束设置，可模拟ram头的进给滑动、手柄锁紧等动作过程。设计过程中充分考虑了工具集的实际使用场景，所有棱角处均做了符合工艺要求的倒角处理，避免应力集中的同时提升装配操作的安全性，各部件的壁厚、连接尺寸均参考通用机床附件的设计规范，确保模型具备实际生产参考价值，可用于机床装配教学、工具结构改进设计、虚拟装配仿真等多个场景。
