带挂钩圆柱螺旋拉伸弹簧结构设计

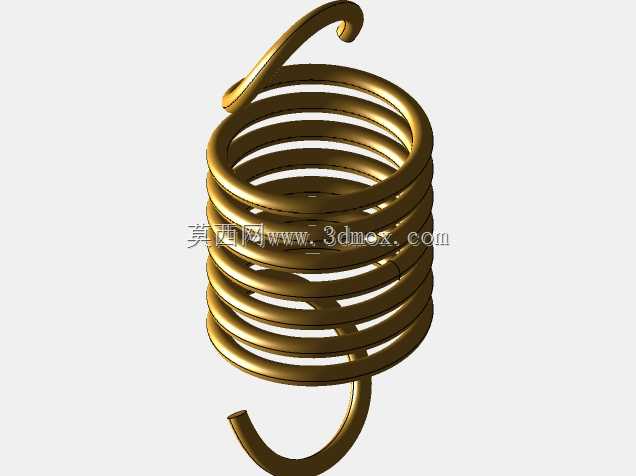

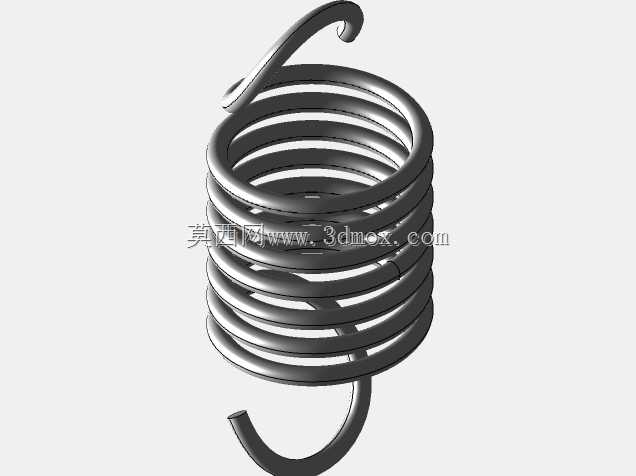

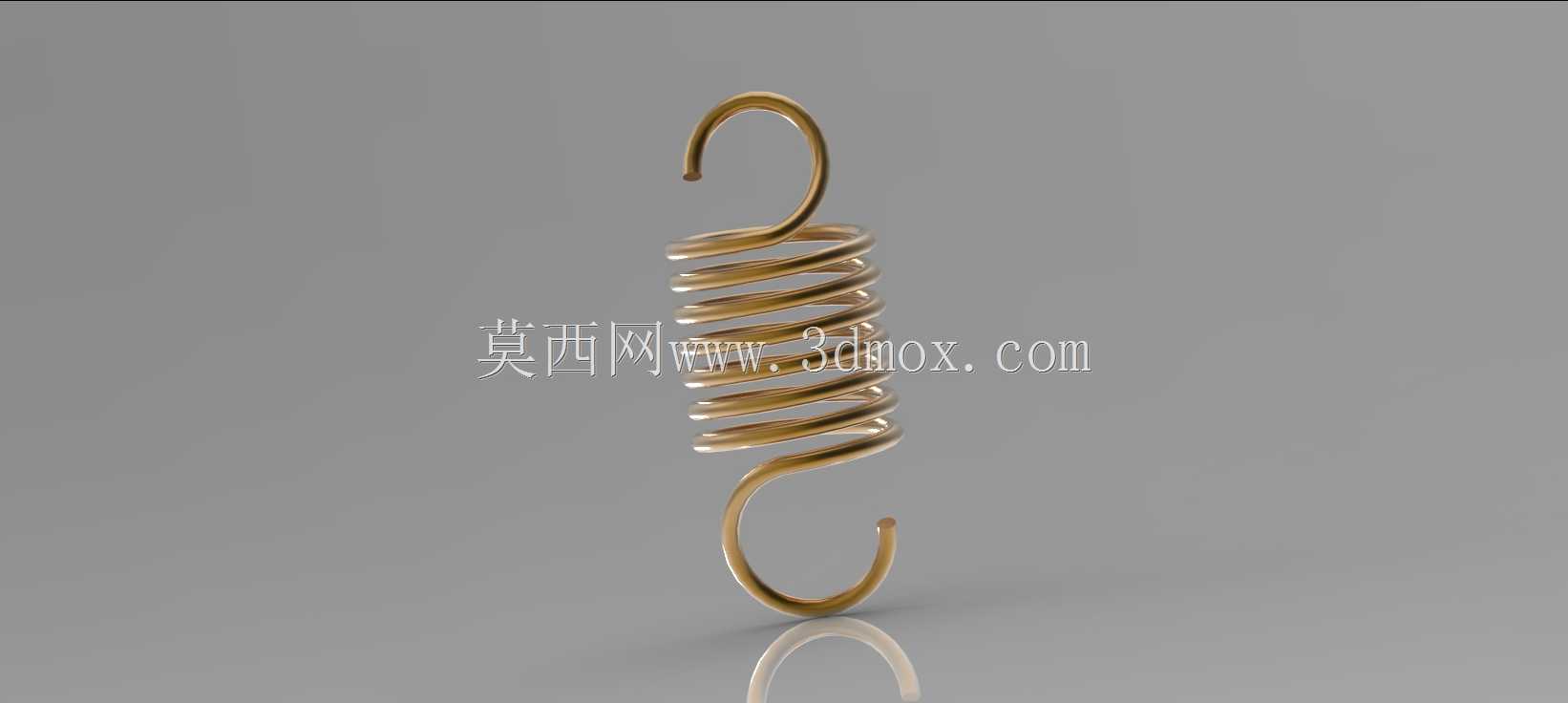

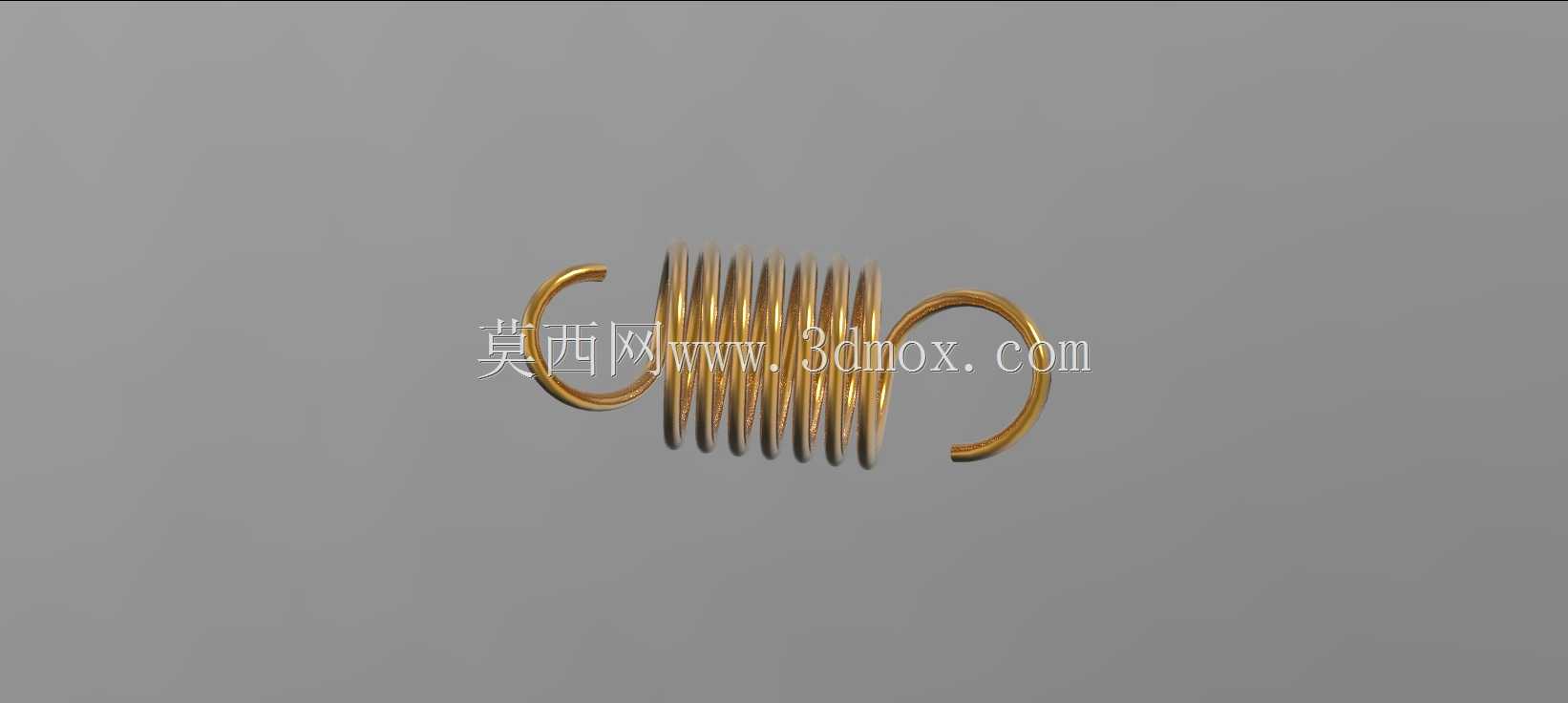

在各类机械结构的张紧、复位、储能场景中，拉伸弹簧是应用频次极高的弹性元件，这款带半圆挂钩的圆柱螺旋拉簧，是针对常规安装空间受限、需要稳定轴向拉力输出的工况设计的结构件。从实际应用来看，这类拉簧常出现在自动化产线的复位机构、小型设备的舱门回弹结构、健身器材的阻力提供单元、农机的张紧调节部位，甚至是日用五金的卡扣回弹结构中，核心作用是在受轴向拉力时产生反向回弹力，维持构件的初始位置，或是在位移过程中提供持续的张紧力，避免机构出现松脱、错位的问题。

设计这款拉簧时，首先要考虑的是安装边界的适配性，两端的挂钩采用与弹簧本体同材质线材一体弯折成型，挂钩的圆弧曲率与弹簧中径匹配，避免弯折处出现应力集中导致的断裂问题，挂钩的开口方向与弹簧轴线保持同轴，确保安装后拉力始终沿弹簧轴向传递，不会产生额外的侧向分力，避免弹簧在拉伸过程中出现偏磨、卡滞的情况。弹簧本体的螺旋圈采用等节距设计，自由状态下各圈紧密贴合，这是拉伸弹簧区别于压缩弹簧的核心特征，只有在受拉力超过初拉力后，各圈才会开始分离，初拉力的大小可以根据实际工况调整线材直径、圈间贴合预紧度来匹配，确保在小行程拉力场景下也能提供稳定的弹力输出。

从尺寸设计逻辑来看，弹簧的外径需要匹配安装位置的预留孔径，避免拉伸过程中外径与安装腔内壁发生摩擦，线材直径的选取直接决定了弹簧的刚度，也就是单位拉伸长度对应的拉力值，有效圈数的多少则决定了弹簧的最大允许拉伸量，有效圈数越多，相同拉力下的伸长量越大，能够适配更长行程的张紧需求。在建模过程中，需要重点还原挂钩处的平滑过渡曲面，因为实际生产中弯折处的圆角处理直接影响弹簧的疲劳寿命，若弯折处存在锐角，在反复拉伸的交变载荷下很容易出现裂纹，最终导致弹簧断裂失效。

实际选型使用时，还要考虑弹簧的工作环境，若在腐蚀环境中使用需要匹配对应材质的线材，常规工况下采用碳素弹簧钢即可满足强度与寿命需求，高频往复拉伸的场景则需要选用弹簧钢并做表面喷丸处理，提升表面压应力，延长疲劳寿命。安装时要确保两端挂钩的挂接位置牢固，不会在拉力作用下出现脱钩的情况，同时要预留足够的拉伸行程余量，避免弹簧被拉伸超过极限长度导致塑性变形，失去回弹能力。
