魔法子弹造型搅拌机杯座结构设计

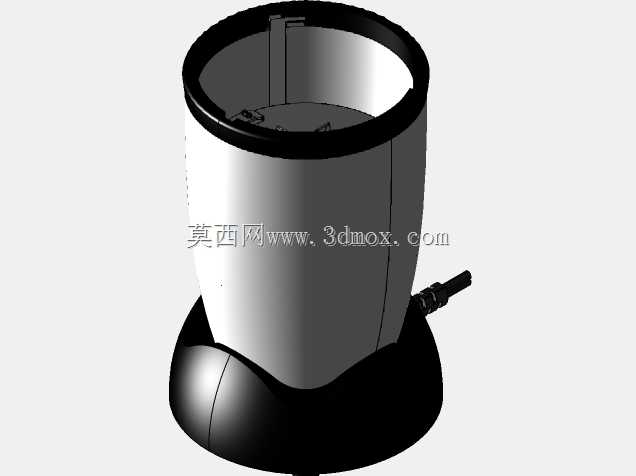

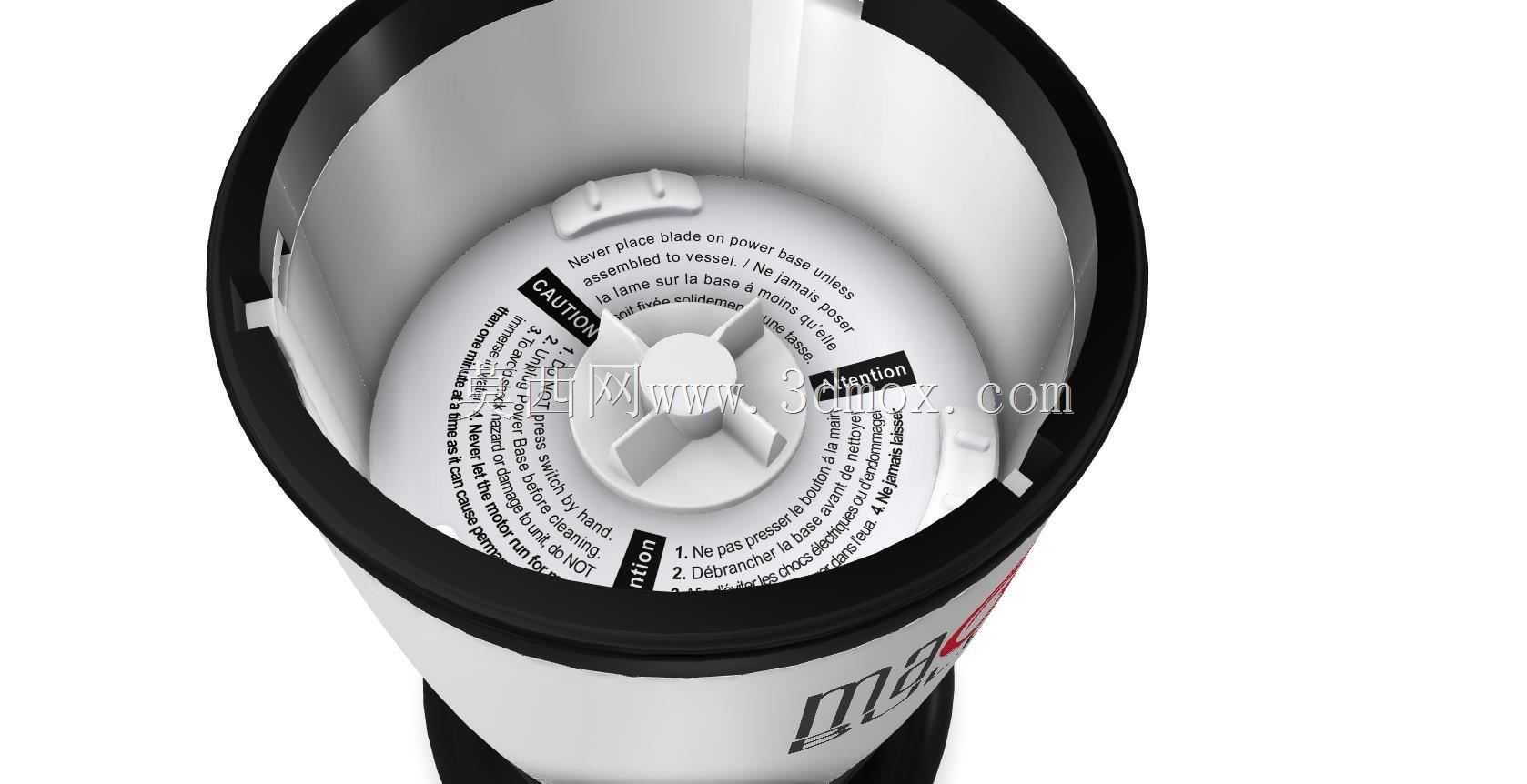

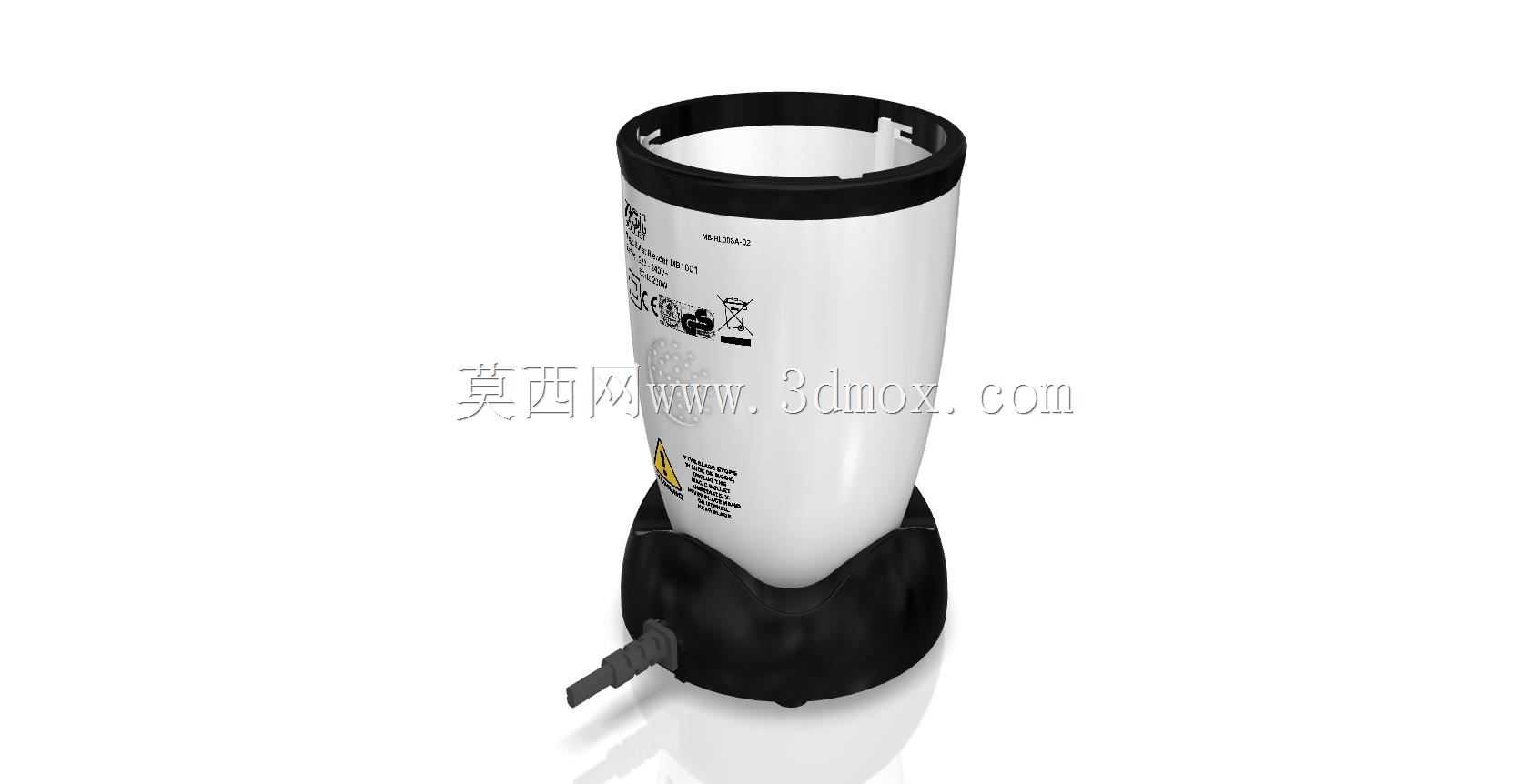

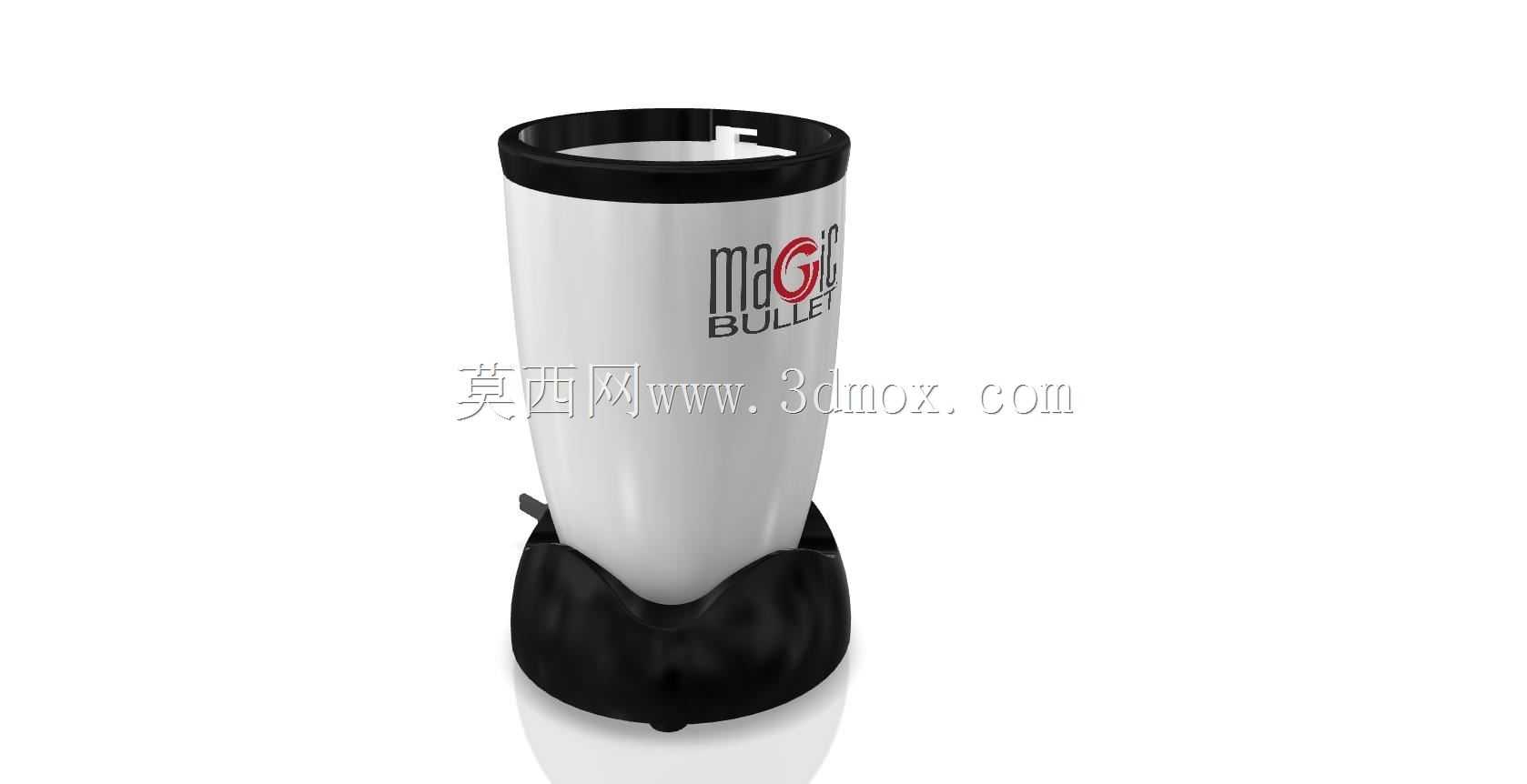

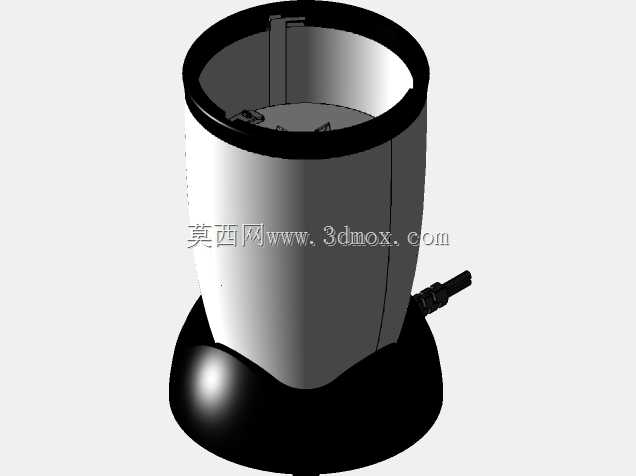

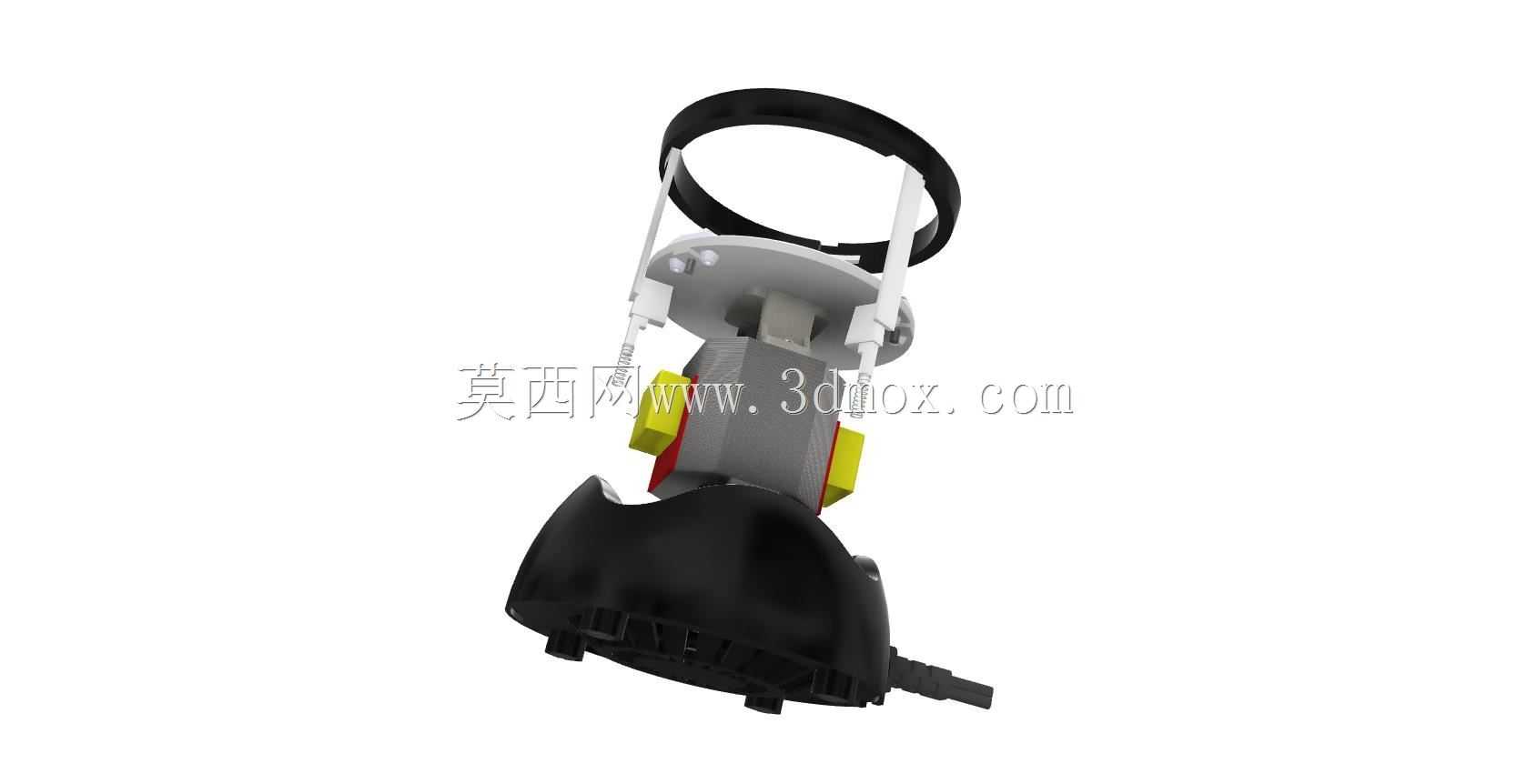

该结构为家用料理搅拌机的杯体连接基座部分，日常应用场景覆盖家庭厨房食材处理、小型饮品店辅料制备等领域，核心作用是承载搅拌杯体、对接主机动力输出端，为刀组提供定位支撑，同时传递主机输出的扭矩带动刀组完成食材切削、搅拌、破壁作业。从结构设计逻辑来看，该部件采用嵌套式定位结构，外侧设置环形限位凸筋，与主机上端的定位凹槽形成间隙配合，安装时可快速对位，避免杯体放置后出现径向偏移，保证动力传递过程中同轴度偏差控制在合理范围内，减少运转时的振动与异响。基座内部中心设置十字形动力对接卡槽，可与主机输出轴端的驱动凸台完全嵌合，卡槽边缘做了圆角过渡处理，既能够降低对位时的卡滞概率，也能分散扭矩传递过程中的应力集中，提升长期使用的结构耐久性。基座内壁设置多道轴向定位卡扣，与搅拌杯下端的卡位结构配合，可实现杯体旋转锁止，锁止到位后卡扣与杯体卡位的贴合面预留0.2mm的装配间隙，既保证连接可靠性，也方便用户使用后快速拆卸清洗。从安装边界来看，该基座外径与主机上端安装位内径匹配，整体高度满足杯体安装后底部与主机台面完全贴合，不会出现悬空倾斜的情况，内部容纳腔的深度可覆盖刀组连接轴的全部外露长度，避免运转过程中食材渗漏进入主机内部。内壁印刷的警示标识区域做了微凹处理，标识印刷后不会因杯体反复拆装出现磨损，标识内容对应刀组安装、设备使用的安全注意事项，与结构定位特征形成功能互补。需要注意的是，该结构仅保留了基座的外部轮廓与核心对接特征，内部密封组件、电路触发结构未做完整还原，可作为同类型产品外观测绘、结构选型的尺寸参考，用于快速确认产品的外部安装尺寸、对接位布局，在新品开发前期的方案比对、整机装配干涉检查环节可直接调用，能够减少基础轮廓建模的重复工作量，帮助设计人员快速搭建整机装配框架，核对杯体与主机的配合间隙是否符合设计要求。
