塔式搅拌机底座夹紧离合结构件

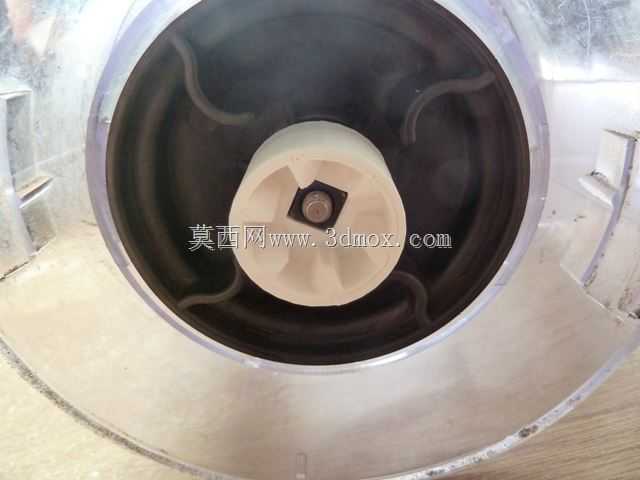

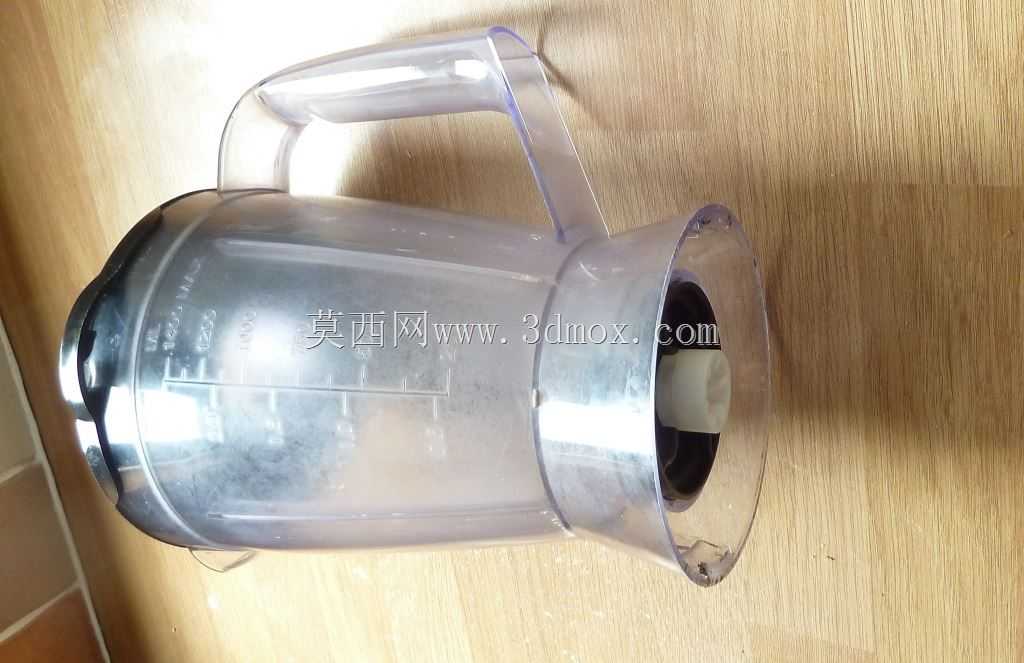

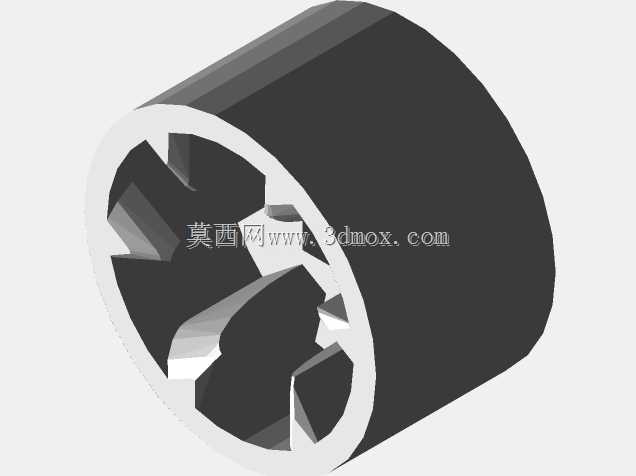

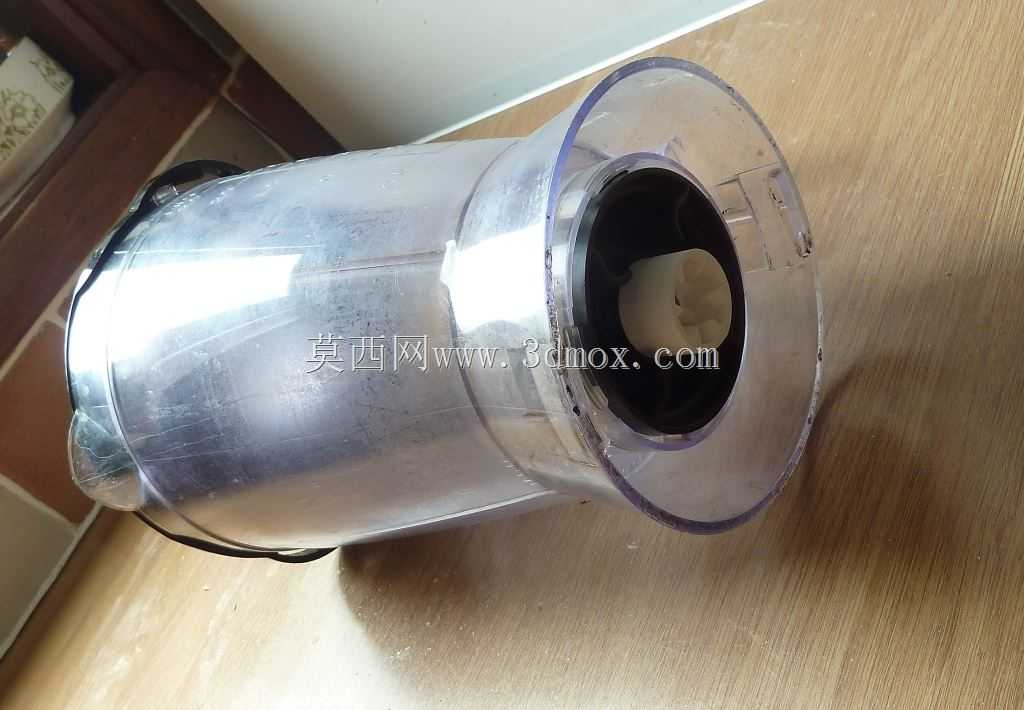

在民用食品加工、小型建材试验搅拌这类场景里，塔式搅拌机的底座离合部件是整机动力传递的核心衔接件，直接决定搅拌负载下的动力通断可靠性，不少家用或小型商用搅拌机出现打滑、动力脱节故障，大多是这个夹紧离合件磨损超限导致的。做这个结构的三维建模时，首先要卡准安装边界：中心的方轴嵌合孔是和电机输出轴直接配合的部位，公差要控制在过渡配合区间，既不能过紧导致装配时敲裂尼龙基体，也不能过松出现运转时的径向窜动，孔内的定位台阶深度要和输出轴的轴肩尺寸匹配，保证装配后轴向没有多余窜量。外围的弧形卡爪是夹紧传力的核心结构，弧度要和搅拌杯底座的内嵌卡槽完全贴合，运转时靠卡爪的咬合传递扭矩，卡爪的根部做了圆弧过渡处理，避免长期交变负载下出现应力断裂，日常搅拌高粘度食材比如面团、厚浆涂料时，这个部位承受的扭矩峰值最高，过渡圆角的设计能有效分散应力集中点。整个离合件的外圈和底座的塑料支撑腔是间隙配合，间隙量控制在0.2mm到0.3mm之间，既能保证离合动作时的顺畅滑移，又不会因为间隙过大出现运转偏摆。从功能逻辑上看，这个部件靠轴向的小范围位移实现动力接合与分离：放置搅拌杯时，杯底压下离合件，卡爪和杯底的传动槽嵌合，电机动力直接传递到搅拌刀组；取下搅拌杯时，离合件在底部弹簧作用下复位，动力断开，避免空载时误触启动带来的安全隐患。建模时还要注意基体的材质特性，这类离合件大多用增韧尼龙制作，建模时要预留出成型后的收缩量，尤其是中心嵌合金属轴套的部位，要考虑尼龙和金属的热膨胀系数差异，避免温度变化后出现轴套松脱的问题。实际维修替换场景中，这个部件的磨损主要集中在卡爪的咬合面，长期使用后咬合面被磨圆就会出现打滑，所以建模时卡爪的咬合面做了细微的防滑齿结构，齿高控制在0.5mm，既不影响装配时的嵌合顺畅度，又能提升咬合摩擦力，延长部件的使用寿命。整个部件的轴向总高度要严格匹配底座内部的安装空间，过高会导致搅拌杯放不到位无法触发安全开关，过低则会出现卡爪嵌合深度不足，大负载下容易脱扣。
