横向插销式桶用安全锁具结构设计

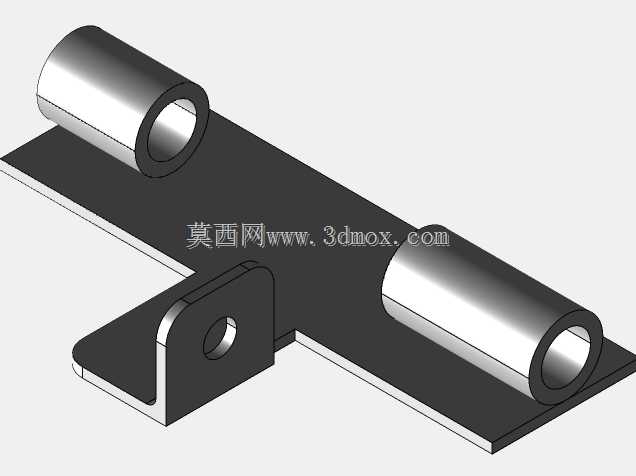

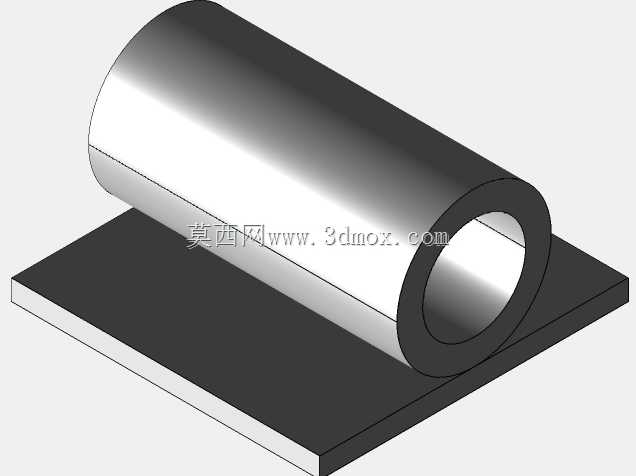

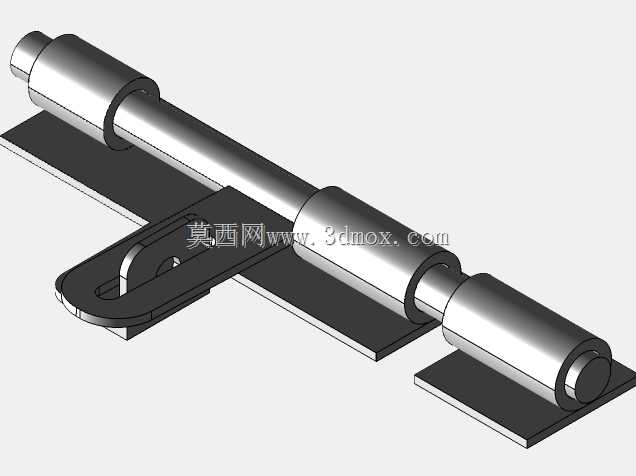

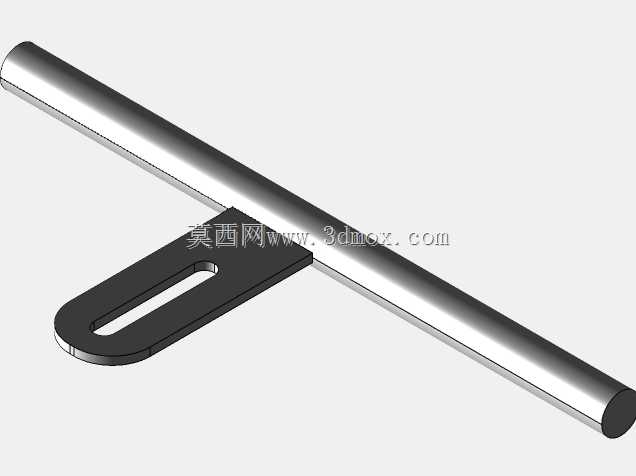

这类横向插销结构的桶锁，常被应用在工业储物桶、设备检修舱门、小型仓储柜门的锁闭场景中，核心作用是在非授权状态下限制桶盖或舱门的开启，避免内部物料洒落、无关人员触碰设备内部运转部件引发安全隐患。不同于常见的弹子门锁或挂锁，该锁具采用纯机械滑动插销的结构形式，没有复杂的锁芯弹子组件，整体依靠金属杆件的直线位移实现锁止与解锁，结构可靠性更强，在多粉尘、轻度腐蚀的工业现场环境下，不容易出现细小零件卡滞的问题。从结构设计逻辑来看，锁体的核心承载部件为三块冲压成型的安装底板，两块分别固定在桶身或门框的固定侧，一块固定在桶盖或活动门页侧，安装时需要保证三块底板的安装孔位同轴度偏差控制在0.2mm以内，否则插销滑动时会出现卡涩，甚至无法完全插入锁止位。中间的滑动插销为阶梯轴结构，轴径根据锁闭载荷需求设计，常规工况下选用12-16mm直径的圆钢加工即可满足抗剪切要求，插销表面做镀锌钝化处理，降低长期使用后的锈蚀风险。插销中部设置的带挂孔的拨片，是解锁操作的施力部位，同时挂孔可搭配挂锁使用，当插销推至锁止位置时，拨片上的挂孔与固定底板上的锁孔对齐，穿入挂锁后即可限制插销的反向滑动，实现带锁止的安全防护。设计时需要重点关注安装边界尺寸，两块固定侧底板的中心距需要与插销的有效行程匹配，插销的总长度要保证在完全解锁状态下，插销端头不会脱离靠近操作侧的固定支座，避免插销从支座中滑落丢失；同时活动侧的锁耳内孔要比插销直径大0.5-1mm，补偿安装时的位置偏差，保证插销能顺利插入锁耳。在实际选型应用时，需要根据被锁闭部件的重量、开启频次确认插销的直径与板材厚度，若应用在振动较大的设备舱门上，还可以在插销上加装防脱弹簧卡圈，避免设备运行过程中插销受振动自行滑移解锁。整个锁具的所有棱角都做了R1-R2的倒钝处理，避免安装和操作过程中划伤操作人员，外露的安装孔位采用沉孔设计，安装后螺栓头不会突出安装平面，不会与周边部件发生刮碰。
