适配1/4英寸线缆的弹簧式绳锁结构

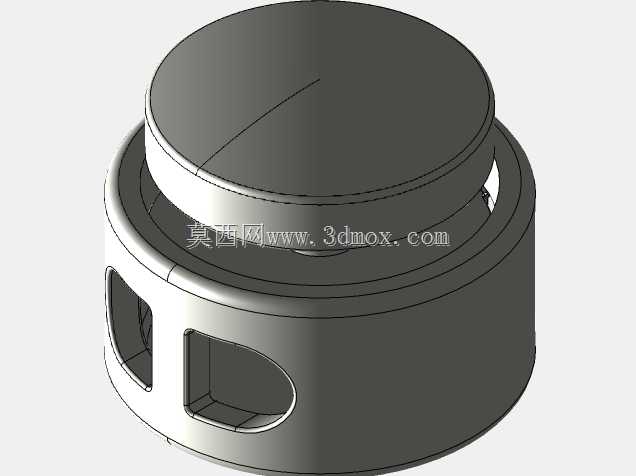

在户外装备、小型机电设备布线、健身器材配件、露营装备等场景中，线缆与绳索的快速锁止固定一直是结构设计中容易被忽略但直接影响使用体验的环节。这款绳锁的设计核心围绕1/4英寸最大线径的绳索、线缆锁止需求展开，整体采用同轴圆柱式外形结构，没有突出的外置扳扣或锁舌，在安装后不会与周边构件产生额外的干涉风险。从结构逻辑来看，这款绳锁采用内置弹簧提供预紧力的锁止思路，外壳为上下嵌套的两段式圆柱结构，下部壳体开设对称的穿线孔位，穿线孔边缘做了圆弧过渡处理，避免绳索或线缆在穿入、受拉过程中被锐边割伤外层护套，同时也能减少长期往复受力下的线体磨损。上部的压盖与内部弹簧直接联动，按压压盖时会压缩内置弹簧，带动内部的锁止卡块张开，此时可以顺畅穿入或调整绳索、线缆的位置，松开压盖后弹簧复位，卡块会在弹簧力作用下压紧穿入的线体，依靠摩擦力实现双向锁止，线体受拉越大，卡块的压紧力会同步提升，不会出现受拉滑脱的问题。在安装边界上，这款绳锁的整体外径控制在紧凑范围内，下部壳体的穿线孔中心高度经过匹配设计，安装时仅需要预留对应圆柱外径的安装通孔，将锁体嵌入安装位后即可使用，不需要额外的固定螺丝或卡扣，适配薄板、织带、设备外壳等多种安装基体。在实际选型应用中，这类绳锁常被用于帐篷风绳的长度快速调节、小型机电设备的外露线缆长度固定、健身器材的拉索位置锁定、箱包束带的松紧调节等场景，相比传统的绳结固定方式，它的调节效率更高，锁止力稳定，不会因为线体反复受力出现绳结松脱的问题。设计过程中针对穿线孔的位置做了对称度校核，保证双侧穿入的线体受力方向同轴，避免锁体受偏载出现卡滞，外壳的合模线位置设置在上下壳体的嵌套接缝处，不会外露在握持或接触的表面，减少使用过程中的刮蹭风险。内部弹簧的刚度经过匹配，既保证按压压盖时的操作力在舒适区间，不会出现按不动或者误触解锁的问题，同时也能提供足够的锁止正压力，满足常规场景下的线体锁止拉力需求。壳体的壁厚设计兼顾了结构强度与轻量化需求，在日常跌落、挤压的工况下不会出现壳体开裂的问题，同时整体重量较轻，不会给轻量化装备带来额外的负重负担。
