4吨级液压钻机配套夹持工装结构

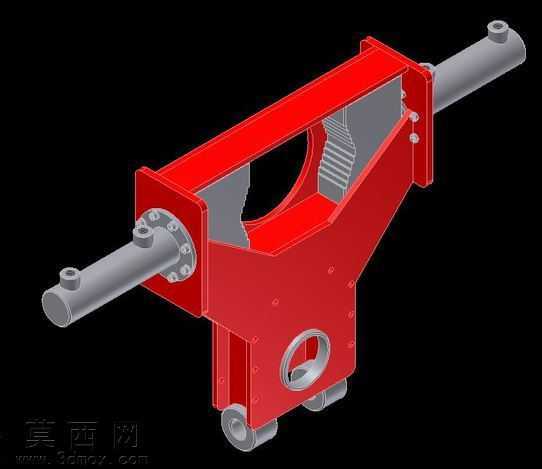

本作品为适配4吨级液压钻机的夹持工装三维模型，建模阶段采用Autodesk Inventor完成全参数化结构搭建，对工装的主体框架、双侧轴接结构、底部支撑滚轮、中部镂空让位区域均做了1:1比例的尺寸还原，确保各部件装配间隙符合实际工装的加工装配公差要求。渲染阶段采用哑光金属材质模拟两侧的钢制连接轴件，还原金属轴件表面的车削加工质感，主体承载框架采用高饱和度红色哑光漆面材质，还原工业工装常用的警示漆面效果，底部滚轮采用深灰色硬质橡胶搭配金属轮轴的材质组合，通过环境光遮蔽效果强化各部件衔接处的结构层次感，让整体模型的视觉呈现贴近真实工业工装的实物状态。结构设计上，该夹持工装采用对称式箱型焊接框架作为主体承载结构，框架中部预留大尺寸弧形让位空间，用于适配钻机作业时的钻具通行与作业让位需求，两侧伸出的同轴轴头用于将工装整体挂载到钻机的对应安装位，实现工装与钻机主机的刚性连接，框架下部设置的两组导向滚轮，用于工装沿钻机导轨滑动时的导向与承重，降低工装移位时的摩擦阻力，框架侧面预留的圆形通孔用于布设液压管路或安装辅助检测元件，框架与轴头的连接位置采用法兰盘加螺栓紧固的连接结构，保证连接强度满足4吨级液压负载下的受力要求。设计思路围绕钻机作业时的钻具夹持稳定性需求展开，在保证整体结构刚性的前提下，通过框架中部的镂空设计降低工装整体自重，减少钻机主机的挂载负载，对称式的结构布局保证夹持作业时的受力均匀，避免单侧受力过大导致的结构变形或夹持偏移，各连接位置的标准化法兰、螺栓设计，也方便后续的部件更换与维护检修，让工装在满足夹持作业功能的同时，兼顾装配便捷性与长期使用的可靠性。
