多层过滤式个人饮水净化装置结构设计

这款个人饮水净化装置主要面向户外作业、应急供水、小型分散式饮水场景设计，可独立完成原水到直饮水的全流程处理，无需外接复杂管路系统，适配无集中供水条件下的单人饮水需求，也可作为家用台面小型净水设备补充使用，解决临时场景下的饮水安全问题。

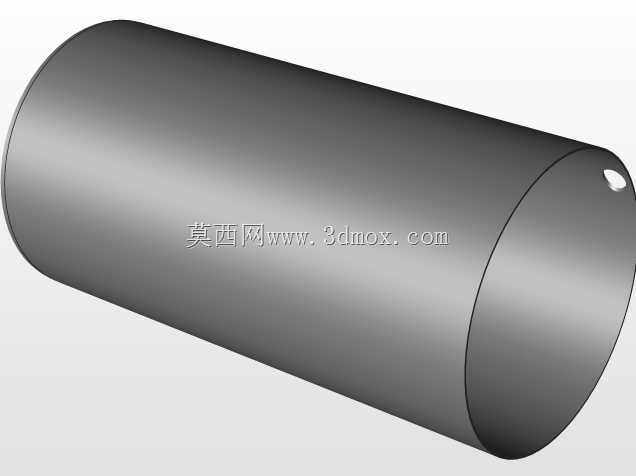

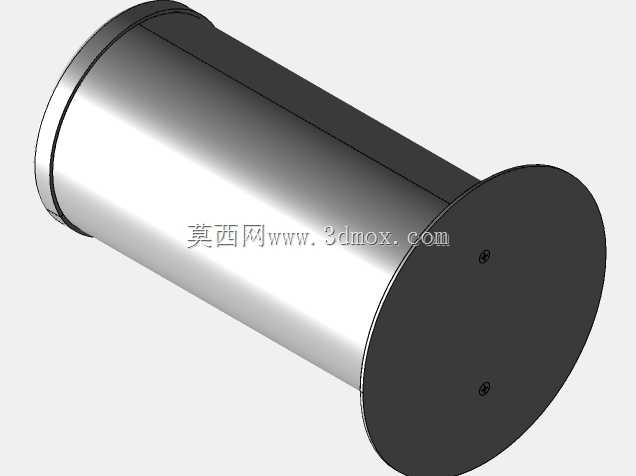

装置整体采用立式圆柱结构布局，底部设置平整承托底座，可直接放置于平整台面，无需额外固定支架，顶部预留进水接口，可直接对接常规瓶装水接口或者小型储水容器出水端，侧面下部设置出水端，整体占用台面直径不超过120mm，总高度控制在180mm范围内，安装边界无外凸尖锐结构，适配多数狭小台面的放置需求，外壳采用一体成型的耐高温隔热结构，可耐受内部加热模块最高120℃的工作温度，外表面温度不超过45℃，避免使用过程中烫伤风险。

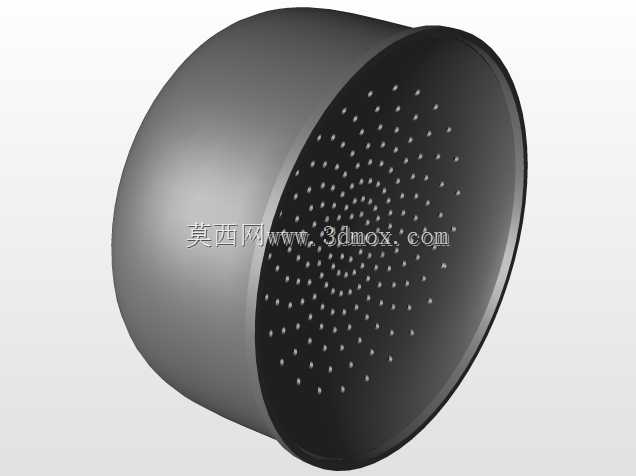

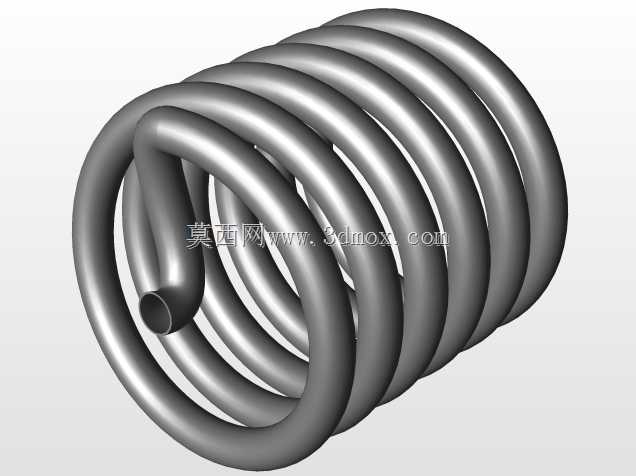

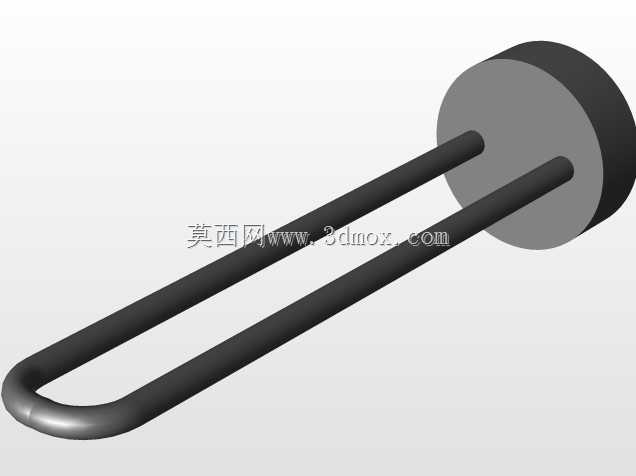

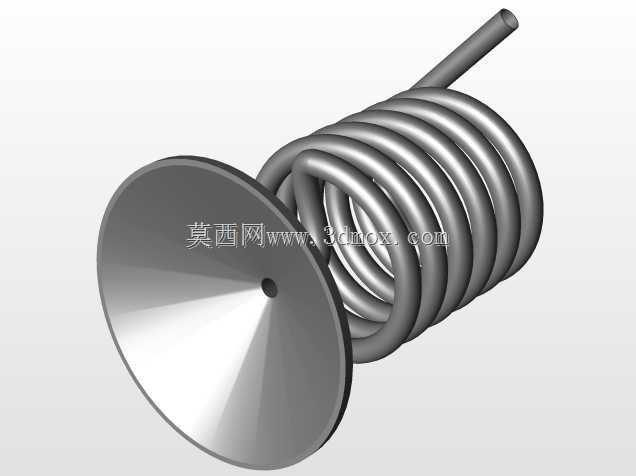

内部流道采用自上而下的串联设计，原水从顶部进入后首先经过初级过滤层，截留原水中的泥沙、悬浮物、大颗粒杂质，初级过滤层采用大容污量的多孔结构，可容纳较多杂质而不快速堵塞，延长整体维护周期；之后水流进入碳过滤单元，通过高比表面积的活性炭材料吸附水中的余氯、异色异味、部分重金属离子，碳滤单元采用快拆结构设计，可单独更换无需拆解整机；经过碳滤的水流进入紫外杀菌流道，流道采用螺旋折返结构延长水流受照射时间，确保紫外线充分接触水体，杀灭水中的细菌、病毒等微生物，紫外模块采用低压低功耗设计，可通过常规USB接口供电，适配移动电源等户外供电场景；之后水流进入瞬时加热腔，采用窄流道高换热效率结构，可快速将水流加热至沸腾温度，进一步杀灭耐热微生物，同时满足用户对热水的使用需求，加热腔采用食品级耐高温材料制作，无有害物质析出风险。

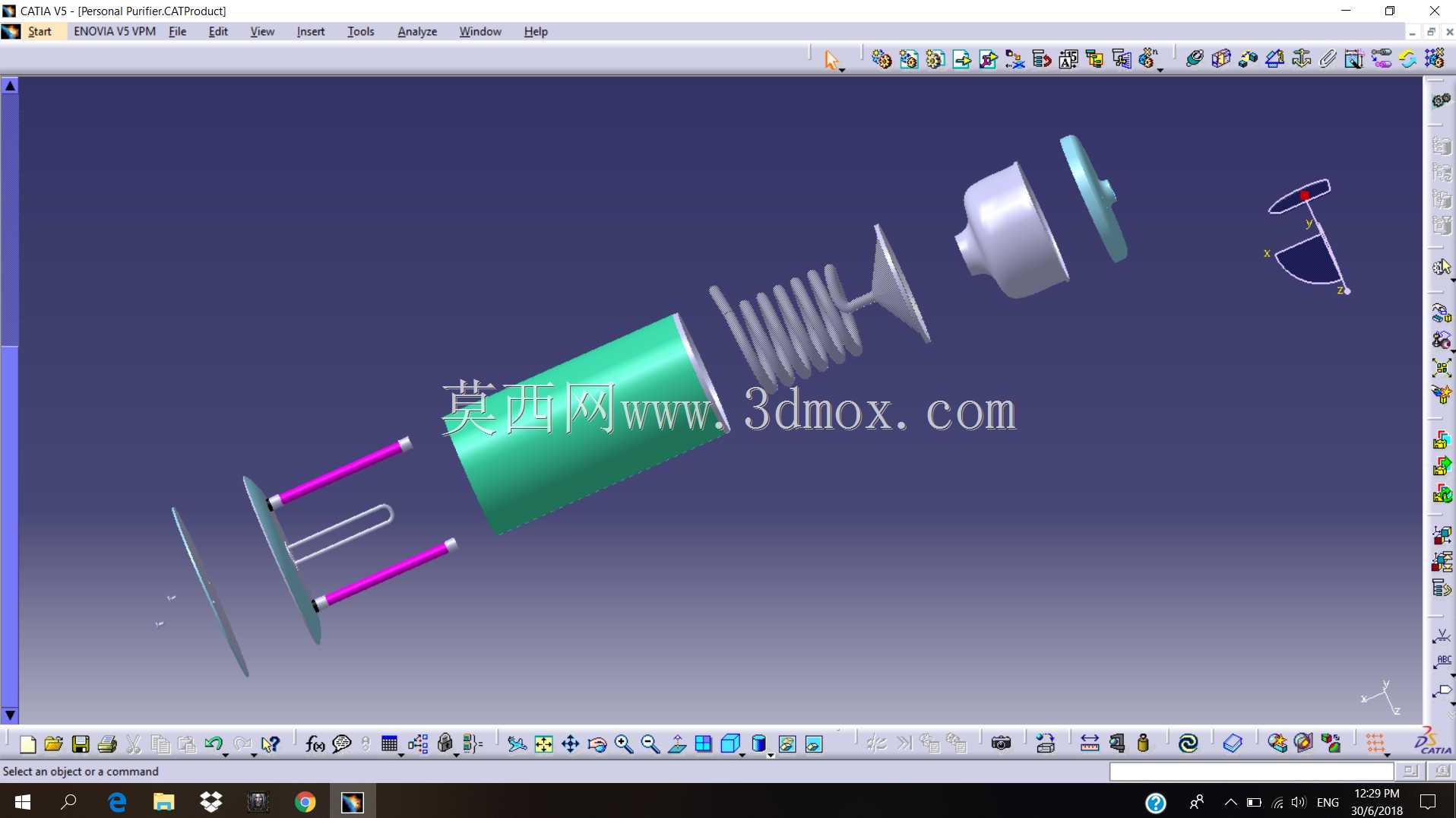

设计过程中重点优化了各过滤单元的流道阻力匹配，确保在无额外增压泵的情况下，依靠重力即可实现稳定出水，出水流量满足单人单次接水需求，无需长时间等待；各功能单元采用模块化分层设计，从顶部到底部依次为进水段、初滤段、碳滤段、紫外杀菌段、加热段、出水段，各段之间采用食品级硅胶密封圈密封，避免漏水风险，同时用户可根据实际使用需求，选择性跳过加热或者紫外模块，适配常温直饮的使用场景。整机的可更换过滤部件均设置了防滑拆卸结构，无需专用工具即可完成滤芯更换，降低日常维护的操作门槛，外壳的光滑曲面设计也减少了卫生死角，日常擦拭清洁即可保持外表面整洁。
