工业级集成式水处理成套装置结构设计

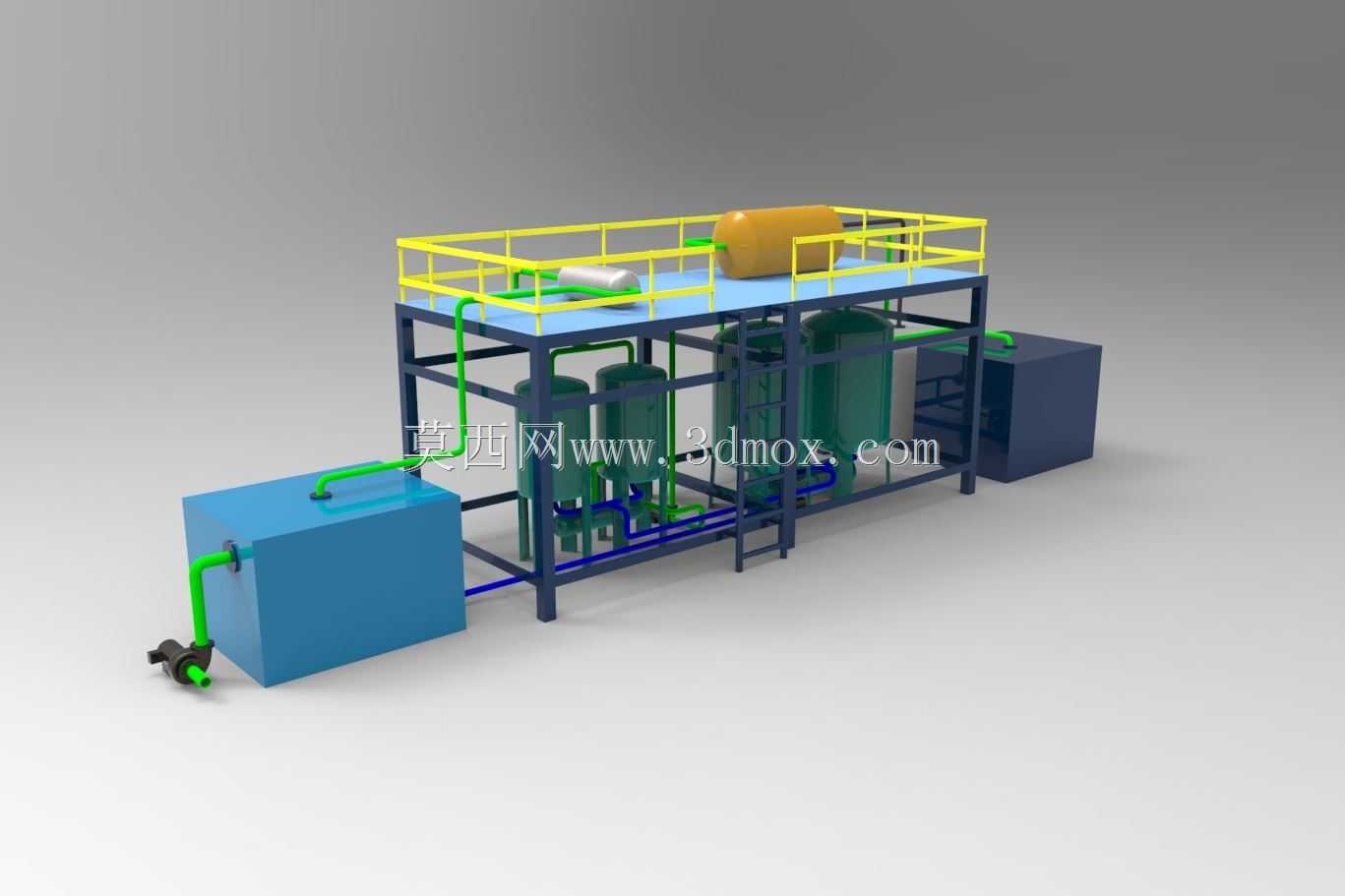

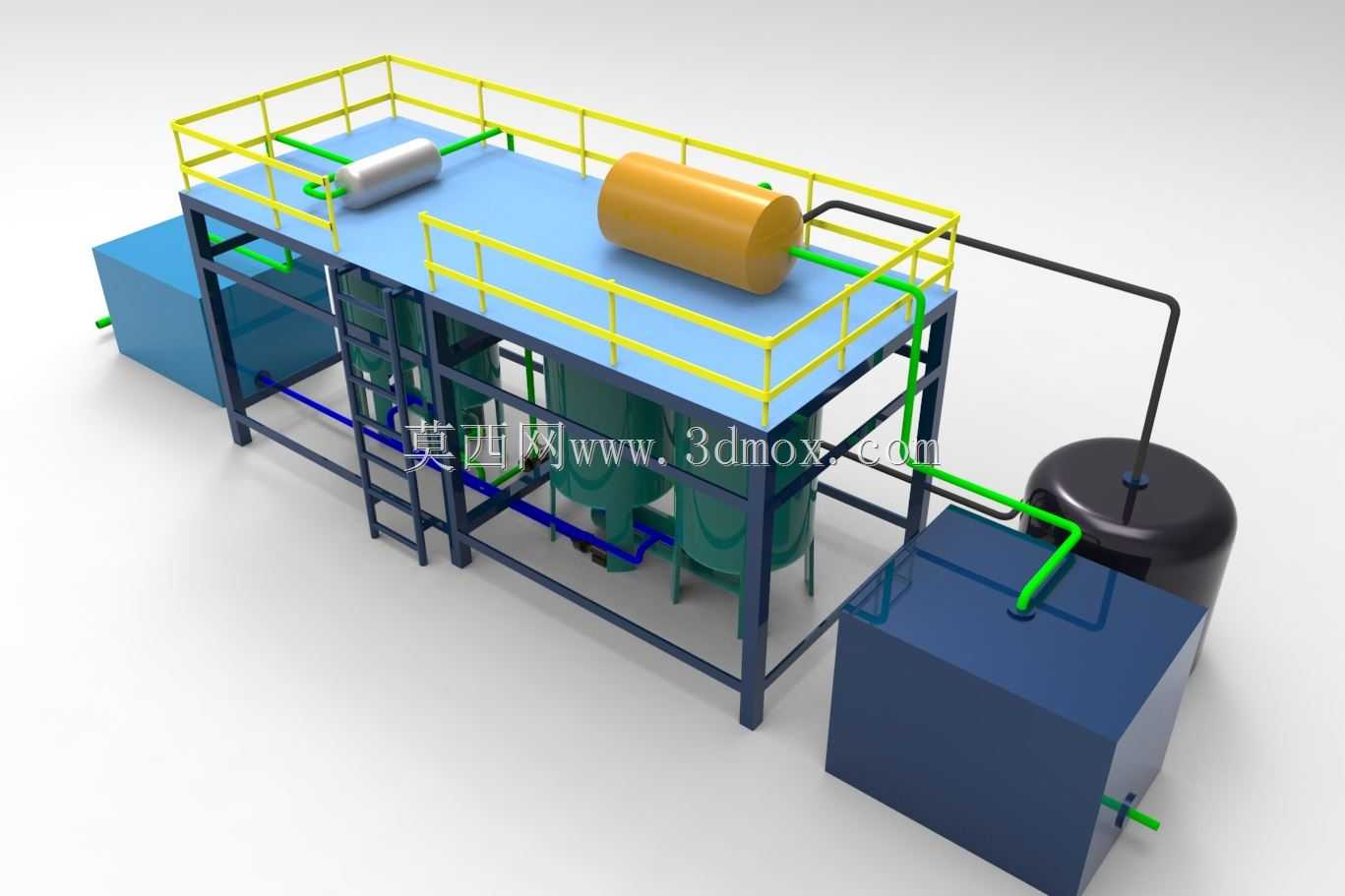

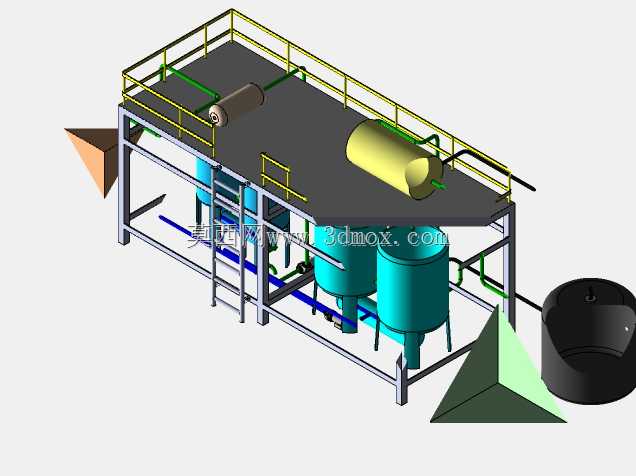

这套集成式水处理装置主要面向中小型工业生产循环水净化、厂区生产废水预处理、小型商用供水净化等场景，可独立完成进水增压、多介质过滤、中间储水、稳压输出的全流程处理工序，无需额外拆分零散组件现场拼接，能大幅缩减现场安装的施工周期与管线对接工作量。从结构设计逻辑来看，整套装置采用双层钢架承载布局，下层钢架预留了充足的罐体安装空间，可并排布置多组过滤罐体，不同罐体之间通过绿色工艺管路、蓝色反冲洗管路实现介质流向切换，管路转弯处均采用标准弯头衔接，接口位置预留了法兰对接余量，方便后期更换滤料或维护管路阀门时快速拆装。上层操作平台铺设防滑格栅板，周边设置1.2米高的黄色安全防护栏，平台一侧配置斜向爬梯，方便运维人员登上平台操作顶部的稳压罐、排气阀等组件，平台边缘的管路固定卡扣均做了防震处理，避免设备运行时管路共振产生异响或接口松动。装置前后两端分别配置蓝色方形储水箱，前端储水箱配套卧式增压泵，负责将待处理原水加压送入过滤单元，泵体进出口均设置软连接结构，抵消泵体运行时的振动传递；后端储水箱用于存储处理完成的净水，箱体预留了出水、溢流、排污三个标准接口，可直接对接后续用水管网或排污管路。设计阶段充分考虑了安装边界限制，整套装置的钢架底座采用标准型钢焊接成型，底座地脚位置预留了膨胀螺栓固定孔，安装时只需保证基础地面水平度偏差不超过千分之二即可固定，设备侧面预留了不小于0.8米的检修通道，满足日常运维时的人员操作与工具摆放空间，顶部平台距离地面高度控制在2.2米以内，无需额外设置高空作业防护措施即可完成常规运维操作。过滤罐体的固定位置均做了加强筋支撑，避免满水状态下罐体重量集中导致钢架变形，管路排布时特意将工艺管路与反冲洗管路做了颜色区分，方便运维人员快速识别管路功能，减少误操作概率。
