带垫圈雨水径流板双玻固定窗结构

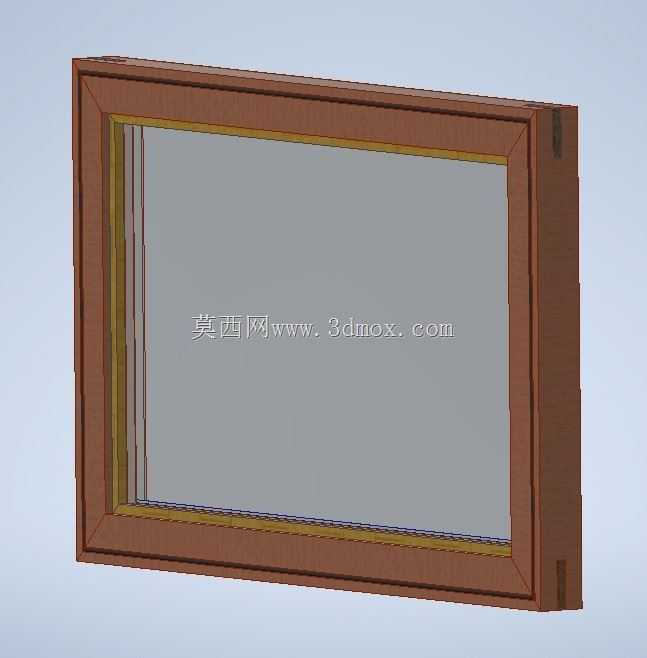

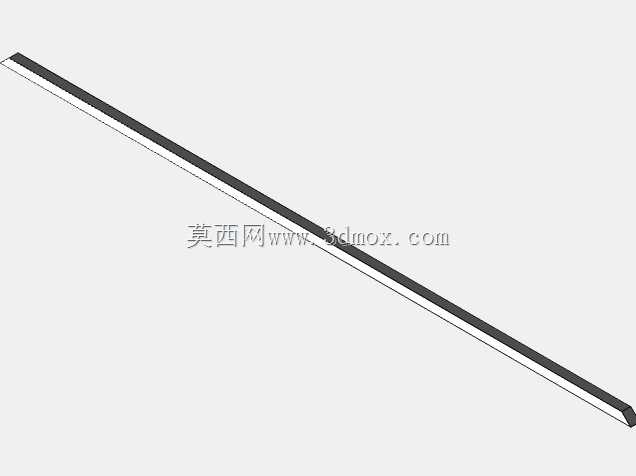

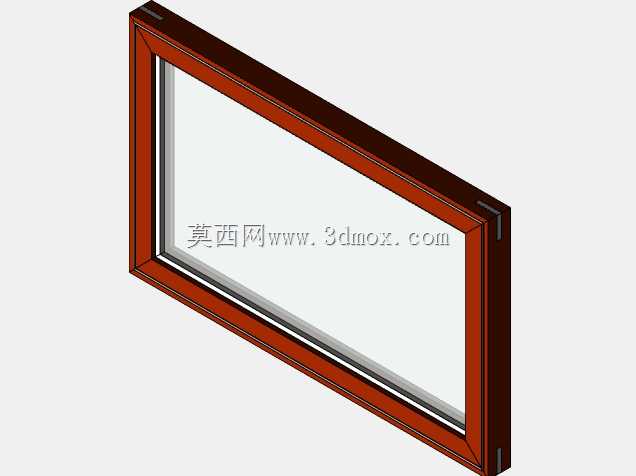

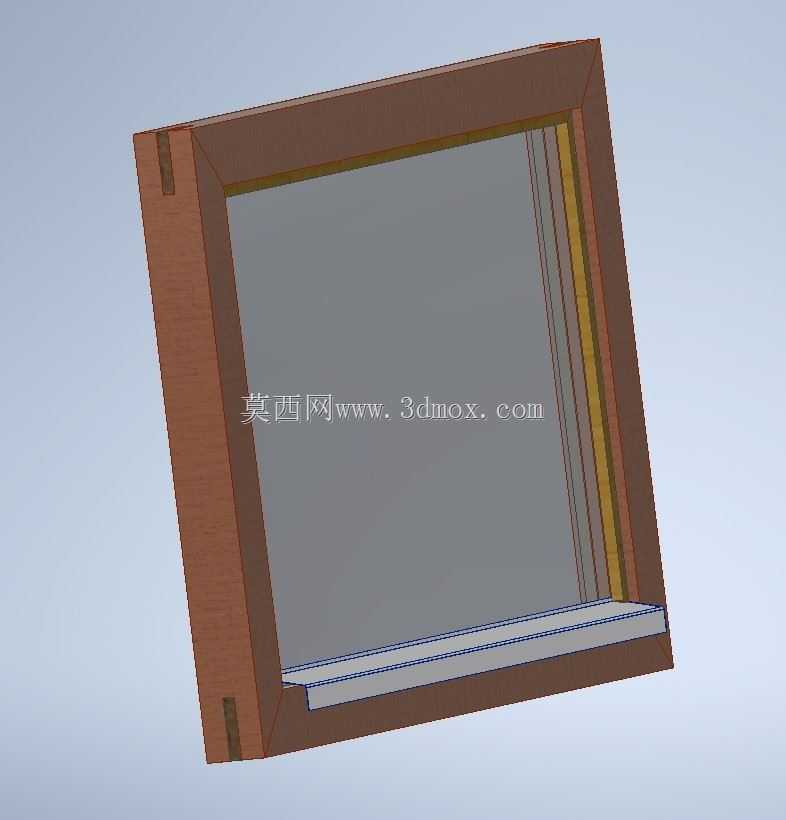

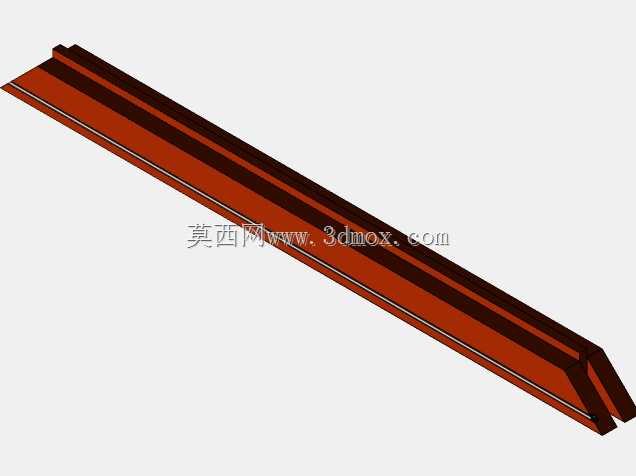

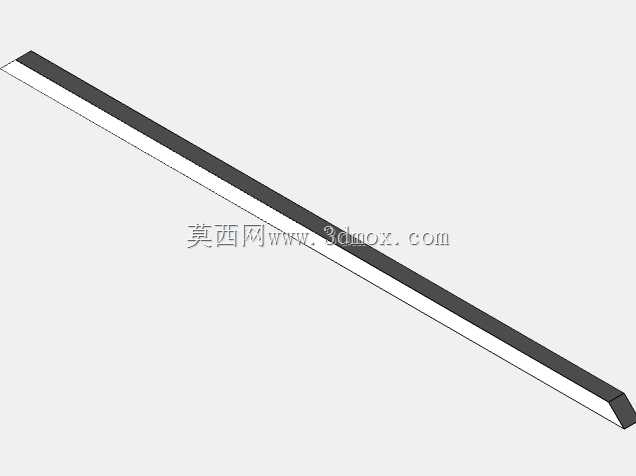

在民用建筑、工业厂房的围护结构设计中，固定窗是兼顾采光、密封性能的常用窗体选型，这类窗体无需开启扇结构，整体密封表现优于常规平开窗、推拉窗，适合对水密性、气密性有较高要求的外墙安装场景，比如厂房侧墙高位采光区、建筑幕墙固定采光带、设备机房观察窗等位置，都能见到这类固定窗的应用。这款双玻璃固定窗在常规固定窗的结构基础上，增设了配套垫圈与雨水径流板结构，能更好地应对户外安装的排水与密封需求。从结构设计逻辑来看，窗体采用双层玻璃配置，中间预留的中空层可以有效提升窗体的隔热隔音性能，适配多数建筑的节能设计要求；窗框周边设置的垫圈，一方面可以填充玻璃与窗框型材之间的装配间隙，避免玻璃与硬质型材直接接触产生应力集中，降低玻璃受温度形变、建筑微沉降影响出现开裂的概率，另一方面也能阻断渗水路径，提升窗体整体的密封防水能力。窗框下沿集成的雨水径流板，是针对户外降雨场景设计的导流结构，当雨水顺着玻璃面流下抵达窗框下沿时，径流板可以将积水快速导向窗体外侧排出，避免积水长期淤积在窗框拼接缝隙处渗入室内，也能减少积水中的灰尘长期残留形成难以清理的污渍，降低后期运维的清洁难度。这款固定窗的外形尺寸为800mm×500mm，属于中小规格的固定采光窗，安装时需要在墙体预留对应尺寸的安装洞口，洞口尺寸需要略大于窗体外形尺寸，预留出填充密封胶、调整安装水平度的操作空间；窗框与墙体的连接点位可以根据现场墙体材质选择膨胀螺栓或者固定片连接，安装完成后需要在窗框与墙体的接缝处填充耐候密封胶，配合窗体自带的垫圈结构形成完整的防水体系。在实际建模过程中，窗框型材的拼接处做了适配双玻安装的卡槽设计，卡槽的尺寸与玻璃厚度、垫圈厚度做了匹配校验，保证玻璃装配后不会出现松动晃动的问题；雨水径流板的倾斜角度经过优化，既可以保证雨水快速排出，也不会因为突出窗框过多影响建筑外立面的整体观感。对于结构设计从业者来说，这类窗体模型可以直接复用在建筑外围护的装配设计中，也可以根据实际项目的玻璃采购尺寸，调整窗框的内卡槽尺寸、整体外形参数，适配不同项目的采光需求，不需要从零开始搭建窗框的型材拼接、密封结构、导流结构，能大幅缩短方案设计阶段的建模耗时。在选型适配时，需要注意结合安装区域的风压值校核窗框型材的壁厚，保证窗体在强风环境下的结构强度，同时垫圈材质需要选择耐候性好的橡胶材质，避免长期受户外紫外线照射出现老化变硬失去密封效果，雨水径流板与窗框的连接缝隙也需要做密封处理，防止积水从拼接位置渗入窗体内部。
