大尺寸板材可控式钣金翻转工装结构

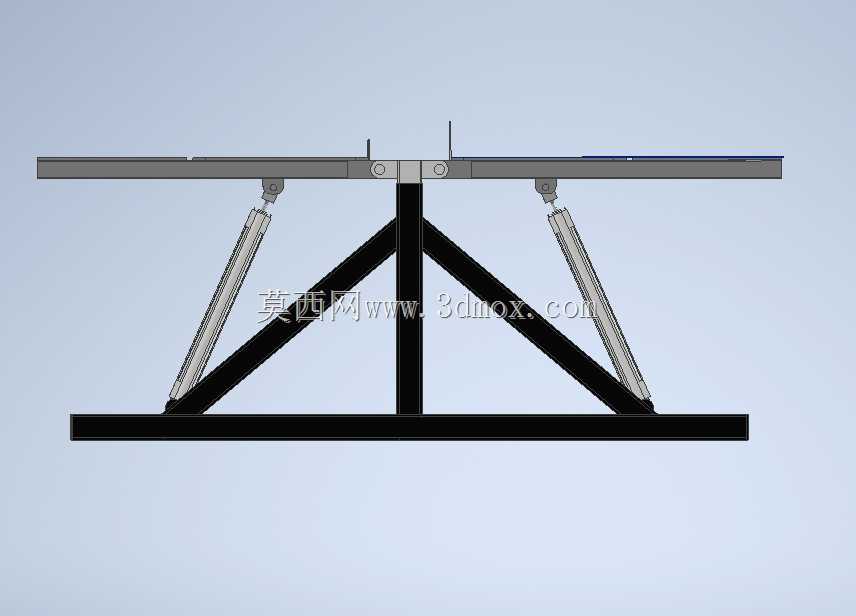

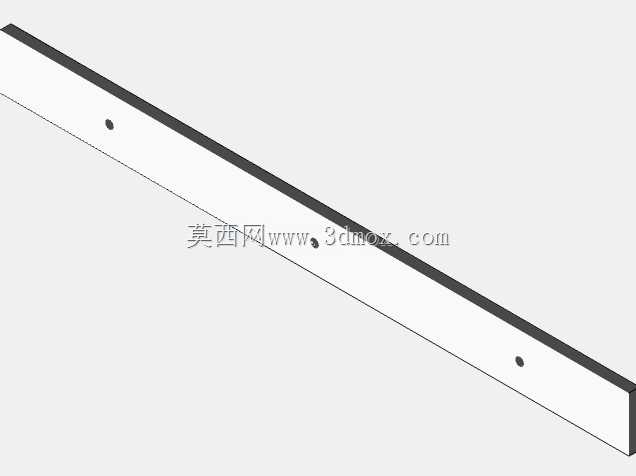

　　在钣金加工车间的下料、折弯、焊接工序流转环节，大尺寸板材的翻面作业一直是影响生产效率与作业安全的关键节点，常规车间内处理幅宽超过1米的板材时，多采用行车配合人工牵引的方式完成翻转，不仅需要多名操作人员配合对位，作业过程中板材晃动易引发磕碰变形，还存在吊具滑脱的安全隐患，这套翻板结构正是针对这类场景设计的专用作业工装。从结构布局来看，整套装置采用底部固定式安装的三角桁架作为承载主体，底部横梁为整根型钢焊接成型，直接通过膨胀螺栓固定在车间硬化地面上，无需额外做混凝土基础预埋，安装边界可适配常规钣金车间的工位排布，不会占用过多通道空间。

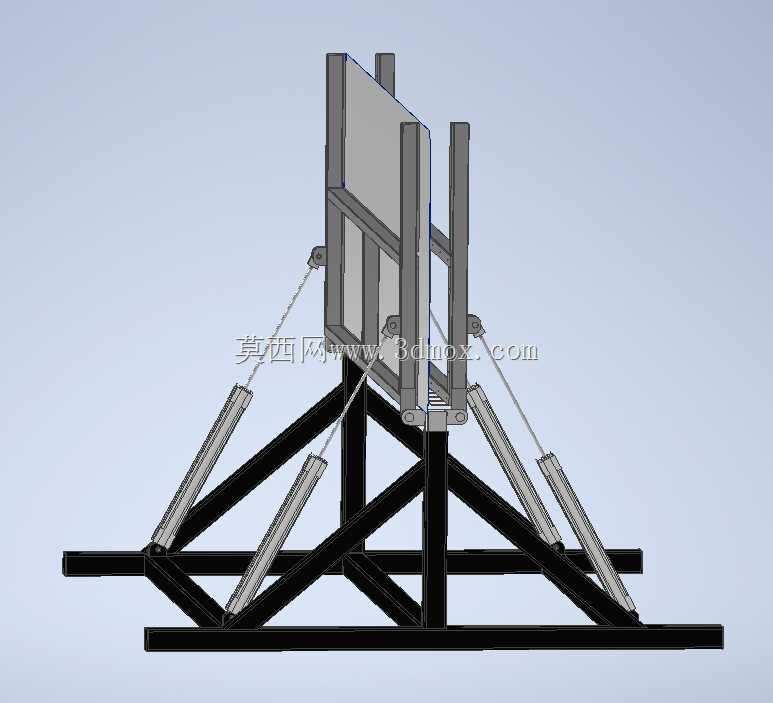

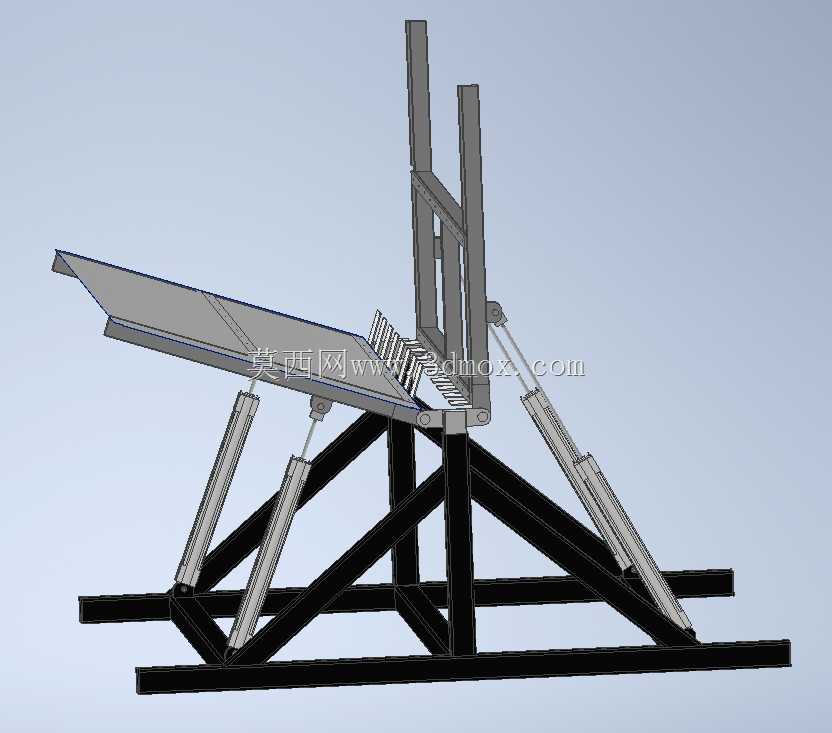

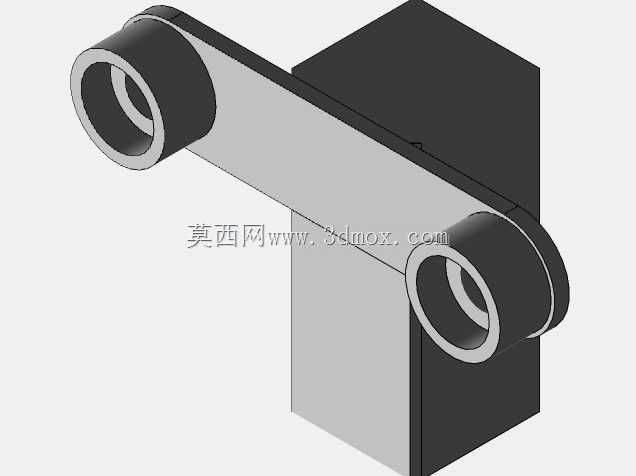

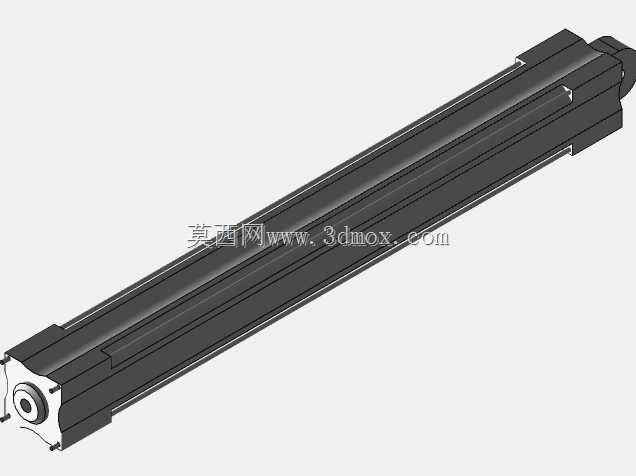

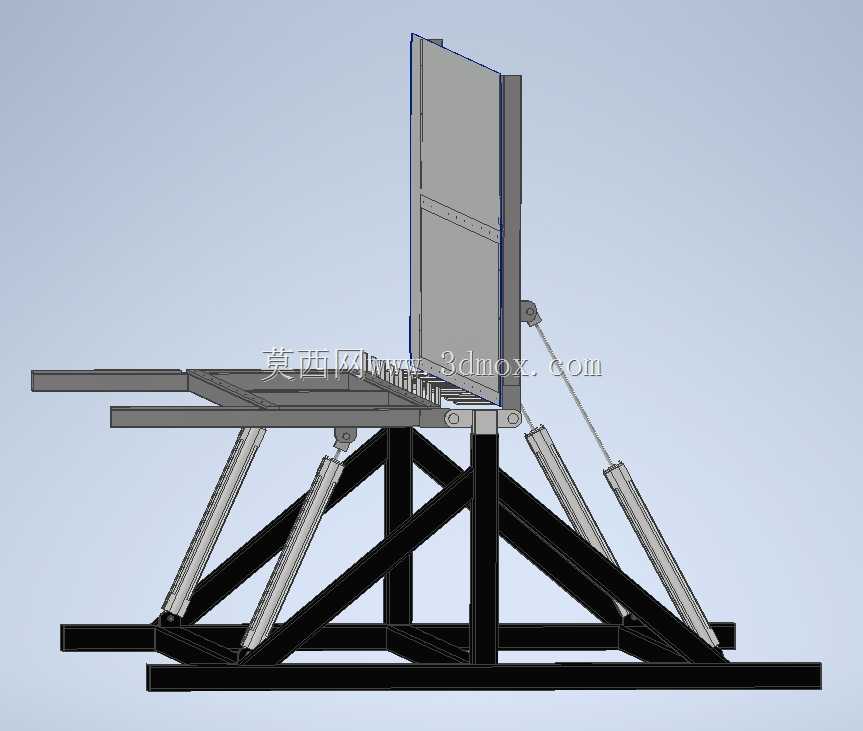

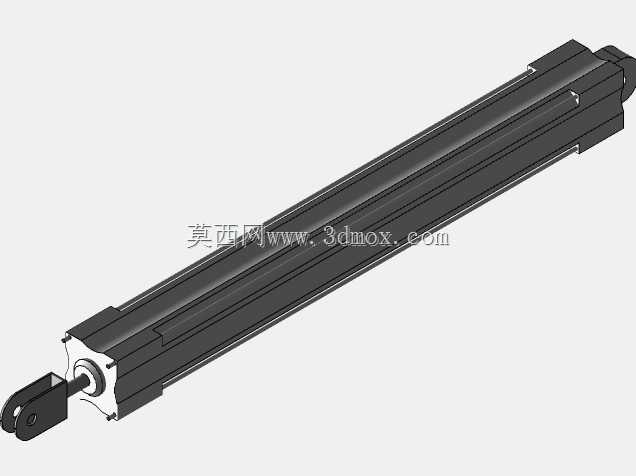

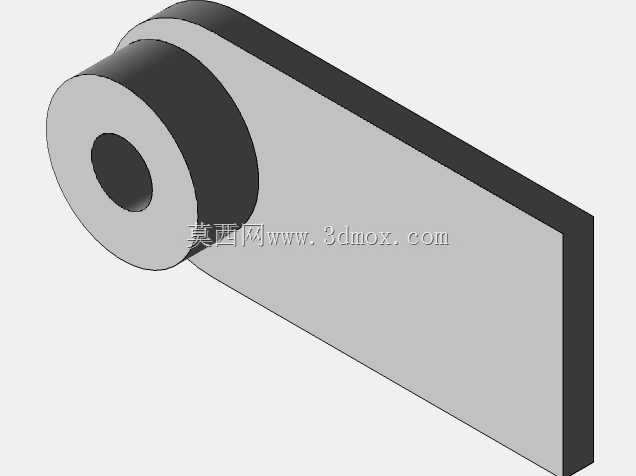

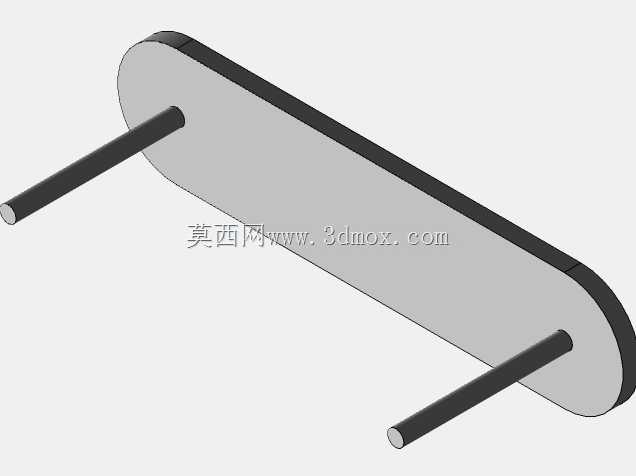

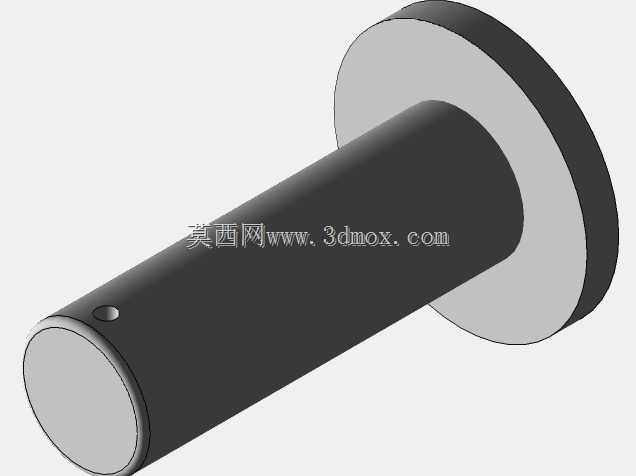

　　中部垂直立柱与两侧斜向支撑形成稳定的三角受力结构，可承受翻转过程中板材的偏载力矩，避免长期使用后出现结构变形。上部翻板平台为两段式拼接结构，中间铰接点作为翻转回转中心，两侧对称布置的气动撑杆作为翻转动力输出部件，撑杆两端均采用万向铰接座连接，可抵消翻转过程中的角度偏差带来的附加应力，不会出现卡滞问题。该结构可适配的最大板材尺寸为3000mm×1300mm，基本覆盖了常规钣金加工领域的常见板材幅面，包括冷轧钢板、不锈钢板、铝板等常用材质，只要板材重量在撑杆额定承载范围内，都可以实现平稳的受控翻转。翻转过程中，板材始终被限制在平台的定位挡块范围内，不会出现滑移脱落的情况，整个翻转动作的速度可通过气动回路的节流阀进行调节，操作人员可根据板材的重量、材质特性调整翻转速率，避免速度过快导致板材表面划伤或者变形。从设计思路上看，这套结构没有采用复杂的电机驱动或者齿轮传动结构，全部采用标准型材与标准气动元件拼接而成，加工难度低，车间的铆焊班组即可完成制作与装配，后期维护也十分便捷，气动撑杆属于标准易损件，出现故障时直接更换同规格型号即可，无需对整体结构进行拆解。

　　在实际使用场景中，这套工装可布置在剪板机下料工位与折弯工位之间，板材完成下料后直接推送至翻板平台，需要翻面进行打磨、去毛刺或者折弯定位时，单人即可操作完成翻转，无需额外调用行车或者安排辅助人员配合，可大幅降低大尺寸板材搬运翻转的人工成本，同时减少板材在吊装翻转过程中的磕碰损伤，提升钣金件的加工良品率。结构的受力设计经过了针对性优化，三角支撑的斜撑角度经过反复校核，在翻转到最大角度时，整体结构的重心始终落在底部安装横梁的支撑范围内，不会出现倾翻风险。上部平台的表面可根据实际使用需求铺设聚氨酯防护垫，避免与板材硬接触划伤板面，平台边缘的定位挡块可根据不同厚度的板材进行高度调节，适配不同加工批次的板材定位需求。

　　相较于市面上常见的大型板材翻转机，这套结构的占地面积更小，采购与制作成本更低，更适合中小型钣金加工车间的工位升级使用，不需要对现有车间布局进行大规模调整，即可快速投入使用。在安装过程中，只需要保证底部安装面的平面度误差在允许范围内，将底部横梁与地面固定牢固，再依次装配中部支撑立柱、斜撑、上部翻板平台与气动撑杆，最后接通气源即可完成调试，调试过程中可先空载运行多次，检查铰接点的转动灵活性与撑杆的伸缩顺畅度，确认无卡滞后再进行负载测试，根据测试结果调整气动回路的压力与节流阀开度，直到翻转过程平稳无冲击即可投入日常生产使用。日常维护过程中，只需要定期给各铰接点加注润滑脂，检查气动撑杆的密封件是否存在漏气情况，紧固各连接螺栓即可，整体维护成本极低，可长期在车间的多粉尘、多焊渣的环境下稳定运行，不会因为环境因素出现过早的结构失效。
