模块化舱室金属骨架框架结构设计

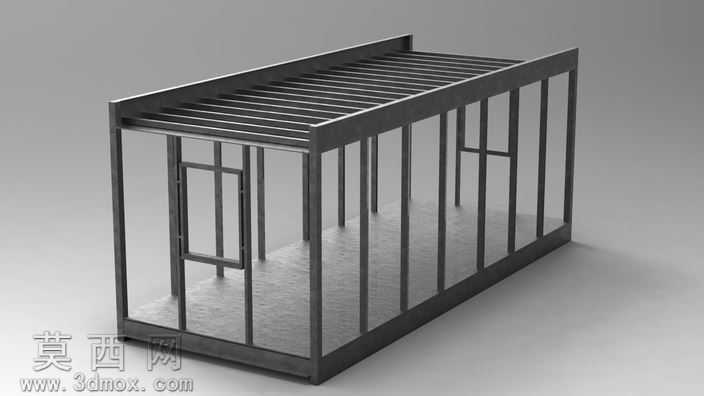

本作品为模块化舱室的金属骨架框架三维模型，采用SketchUp完成全参数化建模与写实渲染，整体还原了装配式舱室的核心承载结构形态。建模阶段以标准化单元模块为核心设计思路，严格遵循模块化舱室的通用尺寸比例搭建整体框架，先确定底部矩形承载基座的轮廓尺寸，再沿基座四边垂直搭建竖向支撑龙骨，竖向龙骨采用等间距排布逻辑，保证每一段分隔单元的尺寸统一，适配后续舱室壁板、门窗构件的快速装配需求。顶部采用平行排布的横向承载檩条结构，檩条与竖向龙骨顶端做对齐衔接处理，还原真实金属框架的焊接装配逻辑，在框架预设的门洞位置，额外搭建了门框配套的横竖支撑结构，预留出门洞的标准安装位，避免后续装配门体时出现结构干涉。材质渲染阶段，整体框架赋予哑光深灰色金属材质，模拟冷轧钢型材的表面质感，调整材质的粗糙度与反射参数，还原金属型材表面轻微的漫反射效果，没有添加过度夸张的反光效果，贴合工业金属构件的真实视觉特征；场景内搭配浅灰色哑光地面作为承载基底，采用柔和的均匀布光方案，弱化生硬的阴影边缘，清晰呈现框架的每一处结构细节，同时通过透视角度调整，完整展示框架的内部空间与外部轮廓，让观看者可以直观理解舱室骨架的空间布局。结构设计上，整体框架采用无多余装饰的极简承载逻辑，所有构件均为规则的矩形型材，没有复杂的异形曲面，既符合模块化构件批量生产的加工要求，也能实现快速拼接组装的需求，不同单元的舱室骨架可以通过端部的连接结构实现横向、纵向的拼接拓展，适配不同尺寸规格的舱室使用场景。设计过程中充分考虑了模块化建筑的装配特性，所有构件的排布都遵循标准化、通用化的原则，竖向龙骨的间距、顶部檩条的跨度都参考了实际装配式舱室的结构受力要求，保证骨架结构具备合理的承载能力，同时预留了充足的后续装配空间，可在该骨架基础上快速添加壁板、门窗、内部设施等配套构件，完整搭建出功能完备的模块化舱室，模型的每一处构件都做了群组分类处理，方便后续对单个构件进行调整修改，适配不同的设计调整需求。
