拼图式三角棱柱可拼接扩展功能组件

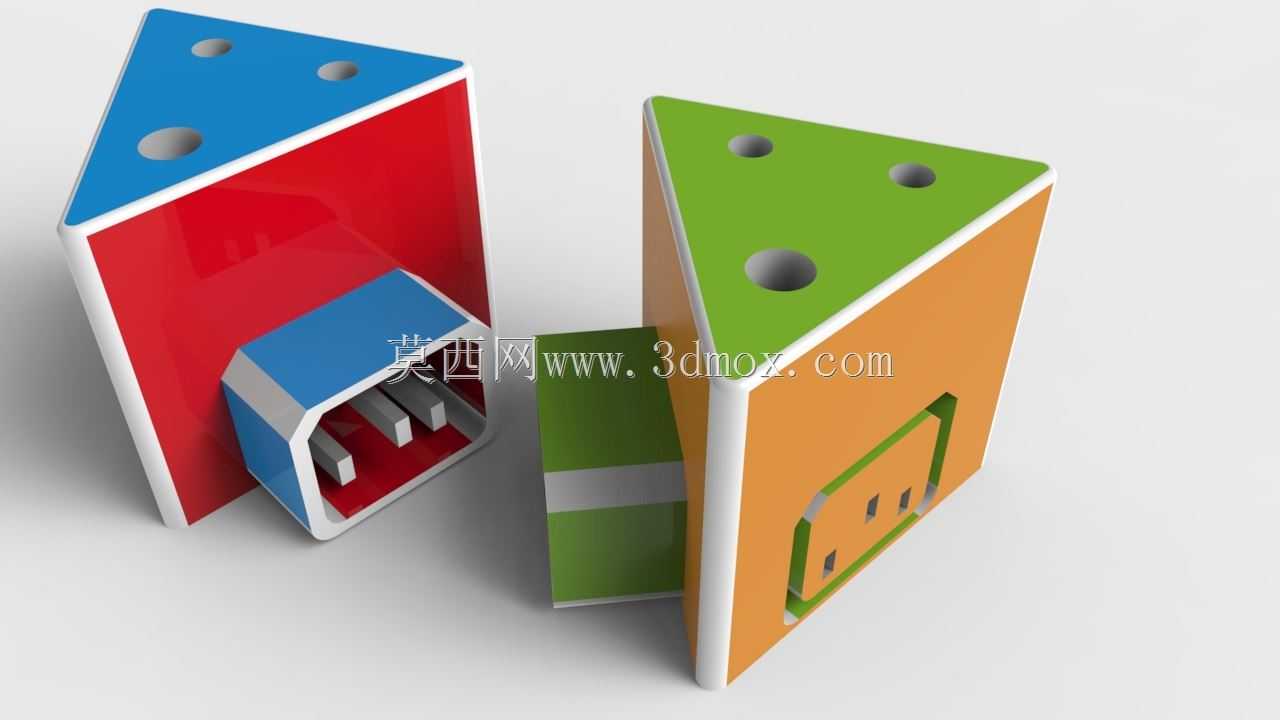

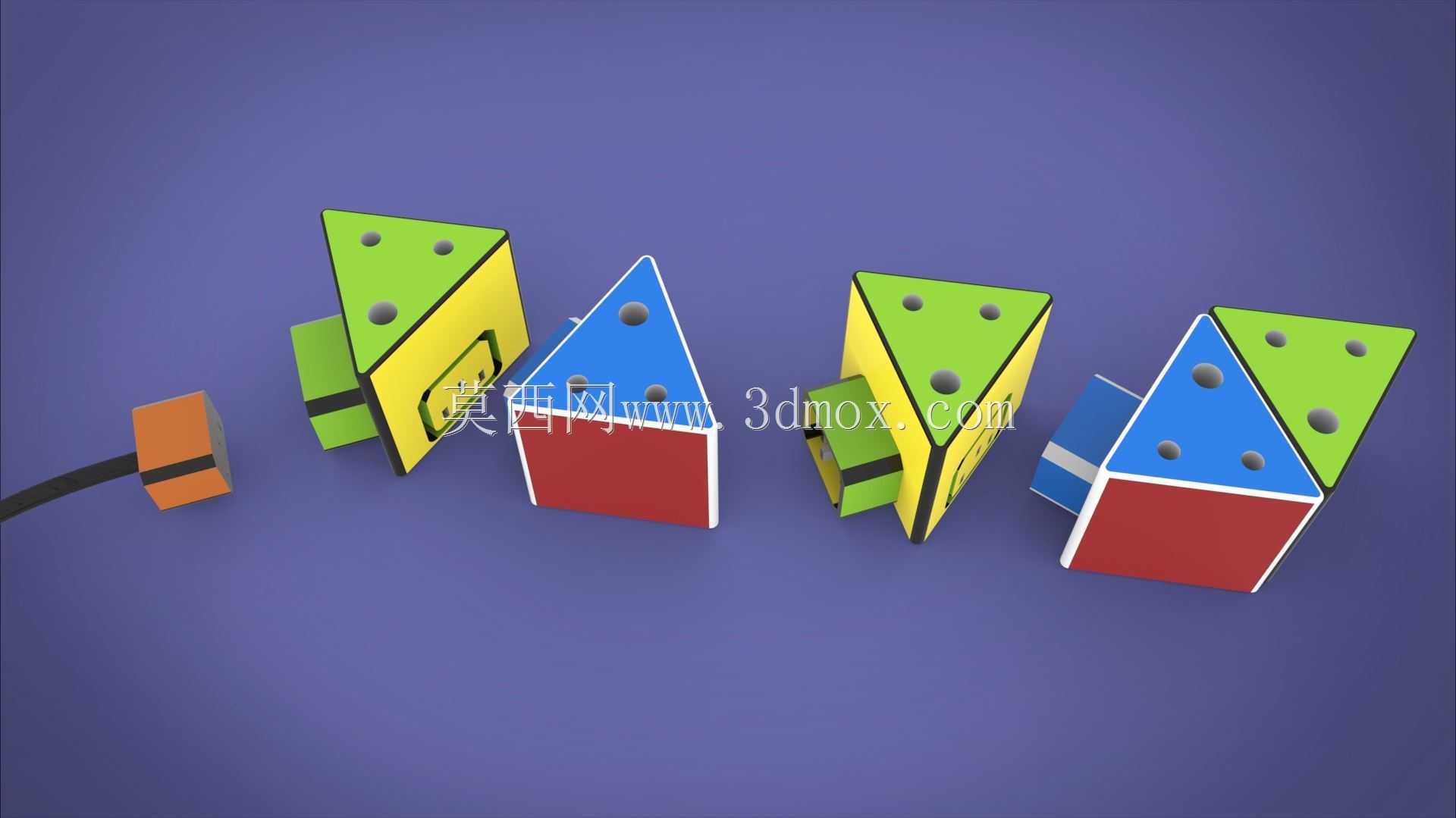

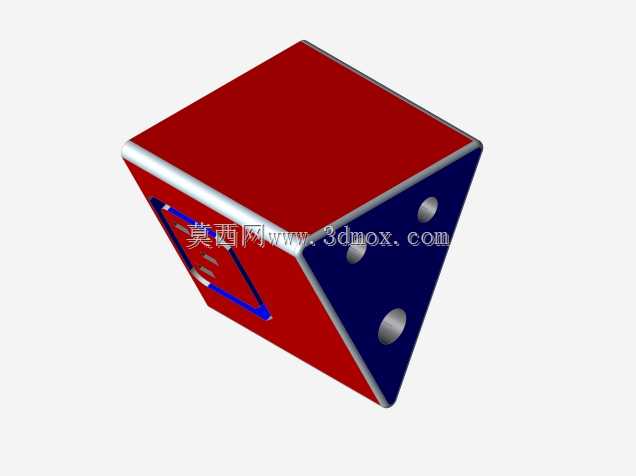

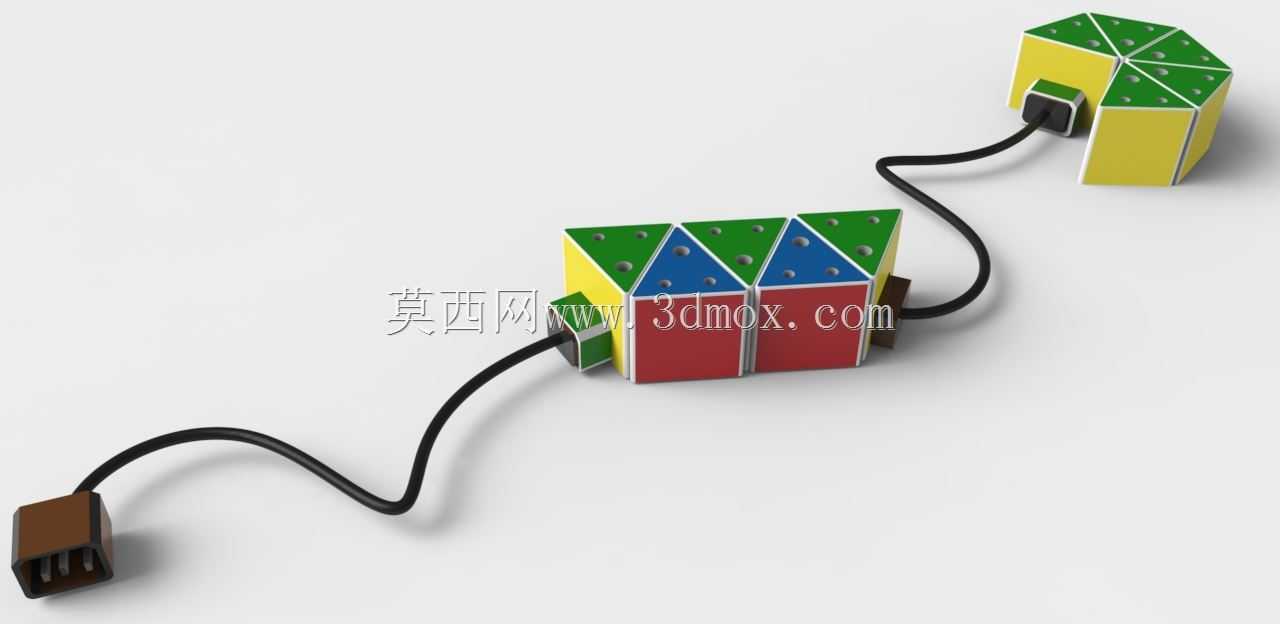

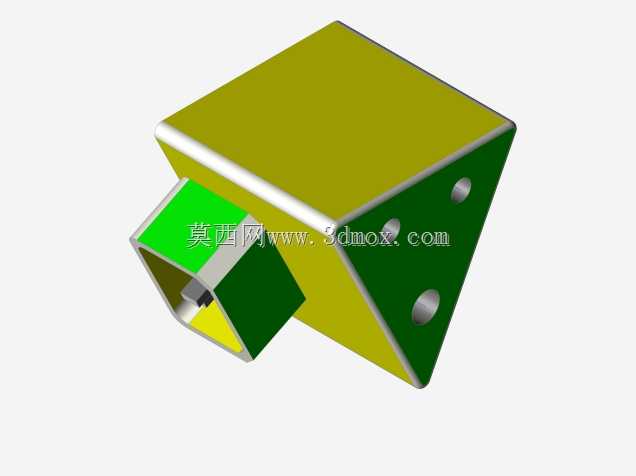

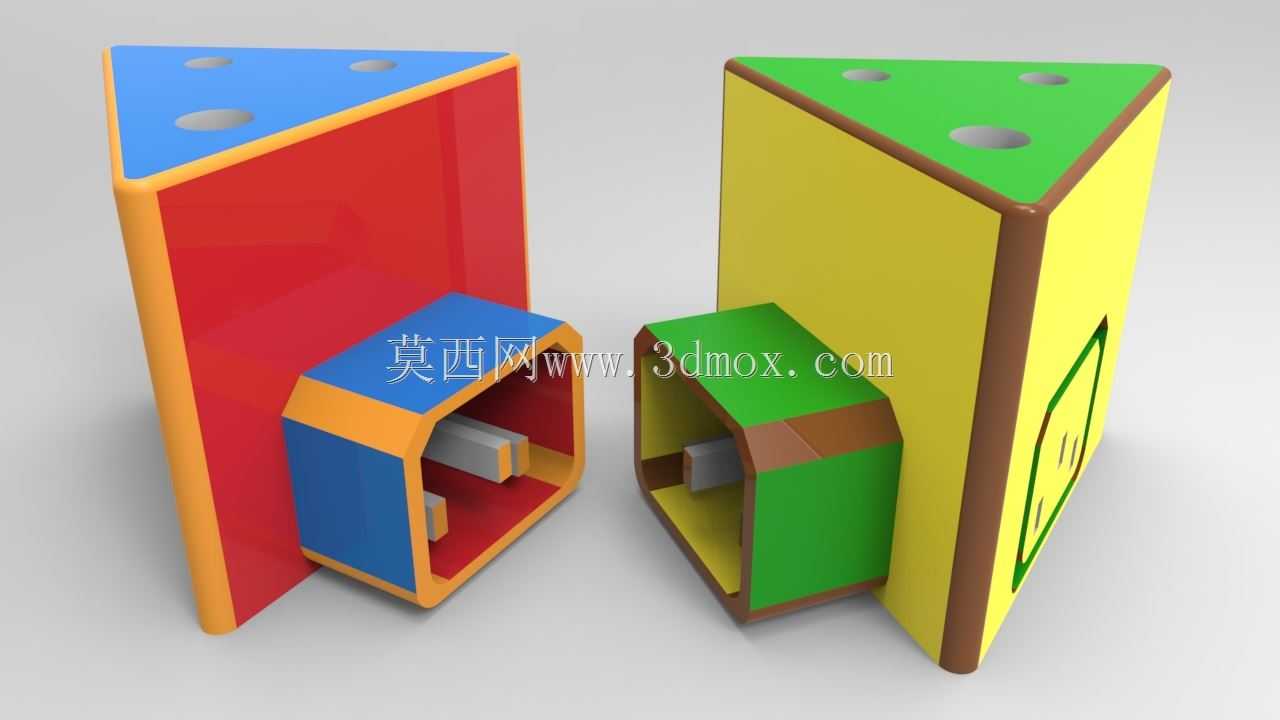

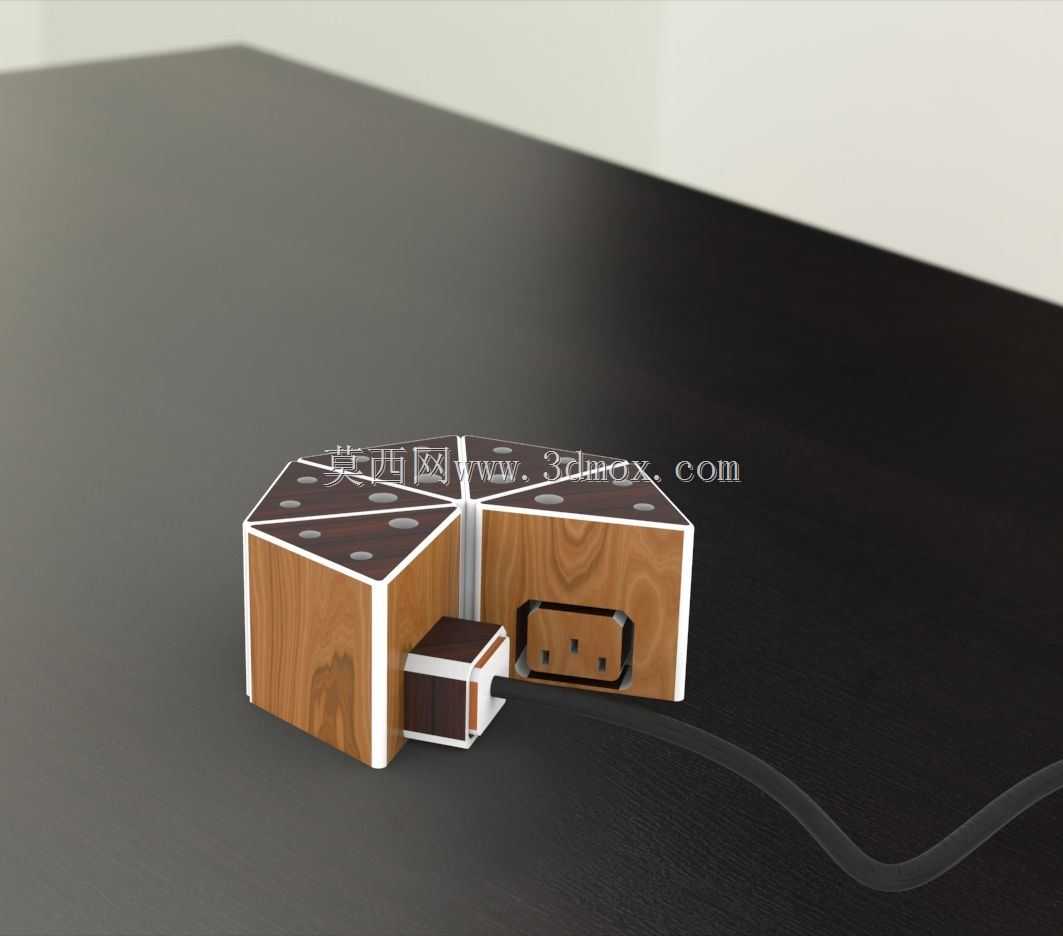

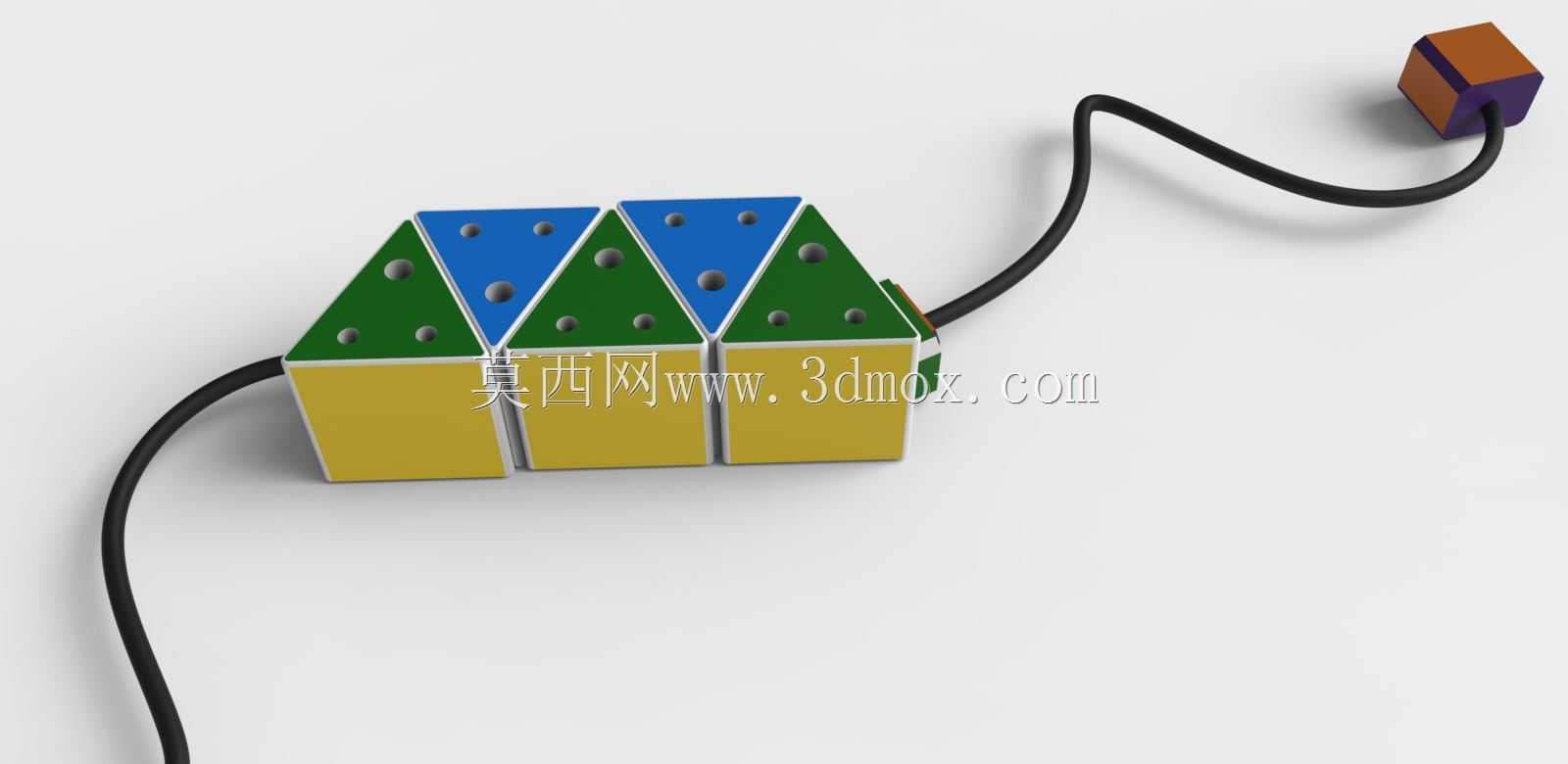

在非标设备搭建、桌面功能模组拓展、小型实验装置快速组装的场景里，常遇到传统整块扩展板适配性差、多余结构占用安装空间、边角位置无法有效利用的问题，这款三角截面的拼图式扩展组件正是针对这类痛点做的结构优化。不同于常规矩形扩展板的整板设计，这款组件采用直角三角棱柱作为主体外形，可直接贴合设备机架的直角内角安装，不会像矩形板那样在三角边角区域留下无法利用的空隙，能最大化利用机架内部的转角安装空间，主体的三个立面分别预留了安装孔位，既可以通过顶面的沉孔完成与上层机架的锁附固定，也能通过立面的孔位对接外接功能模块。设计时特意将常规整板拆分为大小两个可嵌套拼接的单元，大单元作为基础承载件固定在机架主结构上，小单元作为拓展模块可根据实际需求选配，不需要额外拓展时可直接取下小单元，避免整板多余部分带来的重量冗余与空间浪费，两个单元的对接处采用嵌套式止口结构，拼接后配合面无明显错位，能保证安装平面的平面度公差控制在常规工装配件的允许范围内，不会出现拼接后外接模块安装歪斜的问题。组件的边角位置做了圆弧包边处理，既可以避免安装操作时锐边划伤操作人员，也能减少组装过程中边角磕碰带来的涂层脱落、结构变形问题，内部预留的空腔可走接线或者容纳小型的接线端子、微型传感元件，不需要额外在板件上开孔走线，能简化现场布线的工作量。从安装边界来看，大三角单元的直角边长度适配常规40系列铝型材机架的内角安装尺寸，不需要额外做转接件就能直接锁附在型材的槽位上，小单元的对接尺寸与大单元的嵌套槽完全匹配，可根据实际拓展需求选择单块大单元安装，或者搭配1-2个小单元拓展安装面，不同颜色的区分设计也能帮助现场组装人员快速识别不同功能的扩展单元，减少装配时的错装概率。这类拼接式扩展组件尤其适合小型桌面实验装置、创客DIY设备、紧凑型自动化检测单元的搭建，不需要针对每个安装位置单独切割定制整板，通过标准单元的拼接就能适配不同的转角安装需求，相比传统整板加工的扩展件，能减少边角余料的浪费，同时降低小批量定制的加工成本，在需要频繁调整设备功能模块的场景下，只需更换对应的小拓展单元就能完成功能调整，不需要拆卸整块基础承载板，能大幅缩短设备调试改型的时间。
