带驱动摇臂结构的蝶阀组件三维数模

这套蝶阀组件的建模完全围绕工业管路系统的实际装配需求搭建，覆盖了蝶阀从阀体到驱动连接端的全部通用部件，没有做多余的简化处理，每一处配合面都保留了实际生产需要的公差预留空间。在化工流体输送、市政给排水、暖通空调循环管路这类场景里，蝶阀的核心作用是通过阀板的90度回转实现管路通断与流量调节，这套模型特意还原了摇臂式驱动的连接结构，既可以适配手动杠杆操作，也能直接对接气动、电动执行器的输出端，不需要额外做连接结构的二次修改。

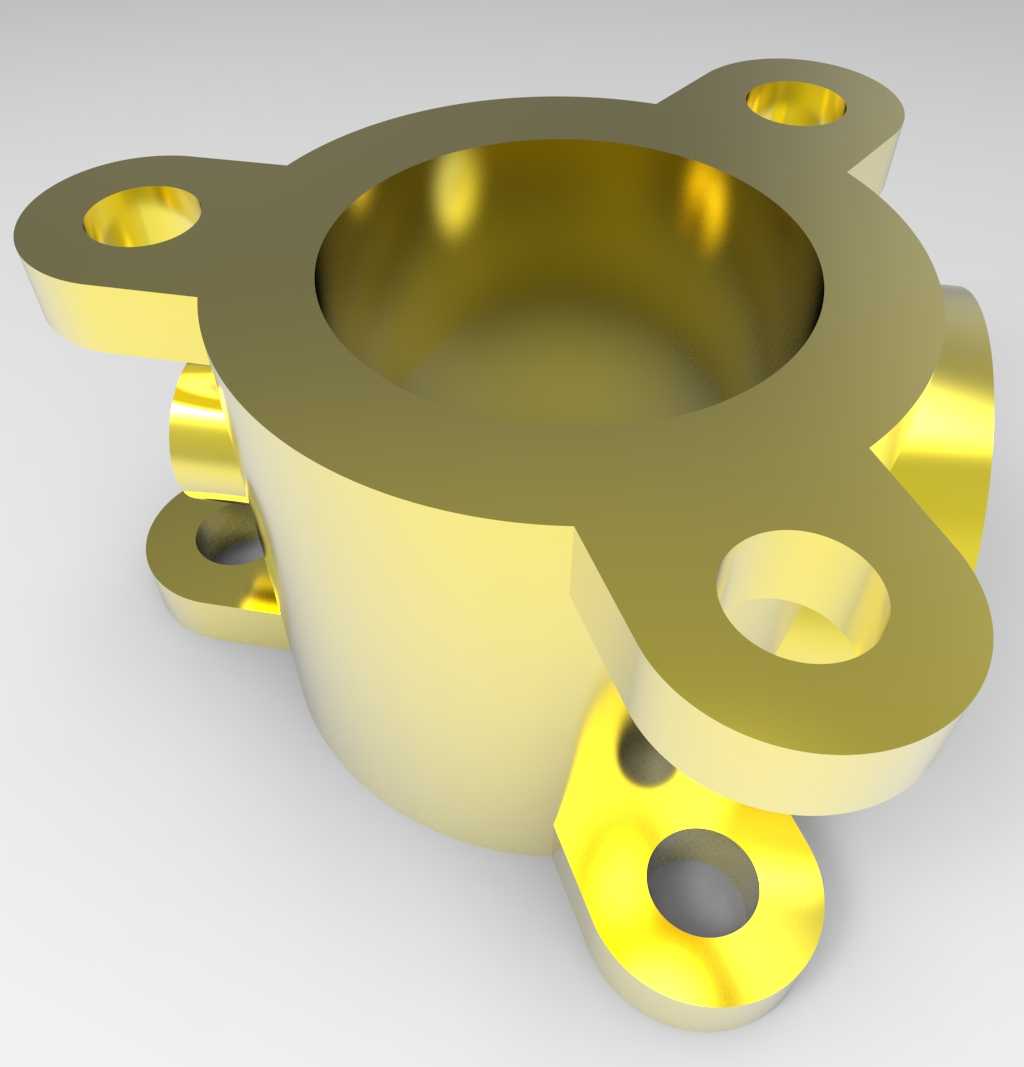

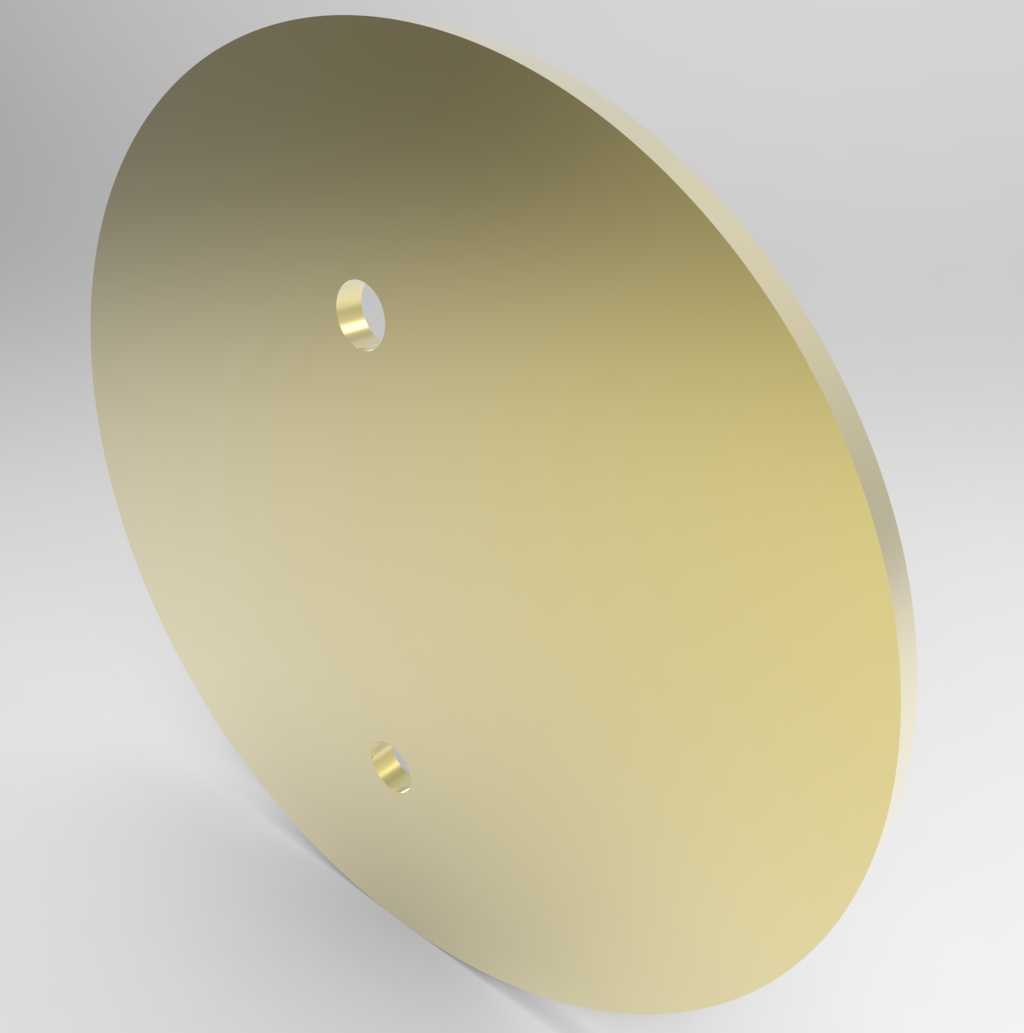

从设计思路上看，建模时优先保证了安装边界的准确性：阀体两端的法兰连接面严格匹配通用管路法兰的孔位分布，螺栓孔的中心距、孔径都对应常规公称通径下的安装标准，做管路布局设计时直接调用就能完成干涉检查，不会出现装配时孔位对不上的问题。阀体内部的流道做了等径过渡处理，没有突兀的截面突变，能减少流体通过时的压损，阀板的密封面位置预留了软密封件的安装槽位，不管是做耐油、耐腐还是耐温的密封选型，都能在这个模型基础上直接调整密封件参数，不需要重构阀体结构。

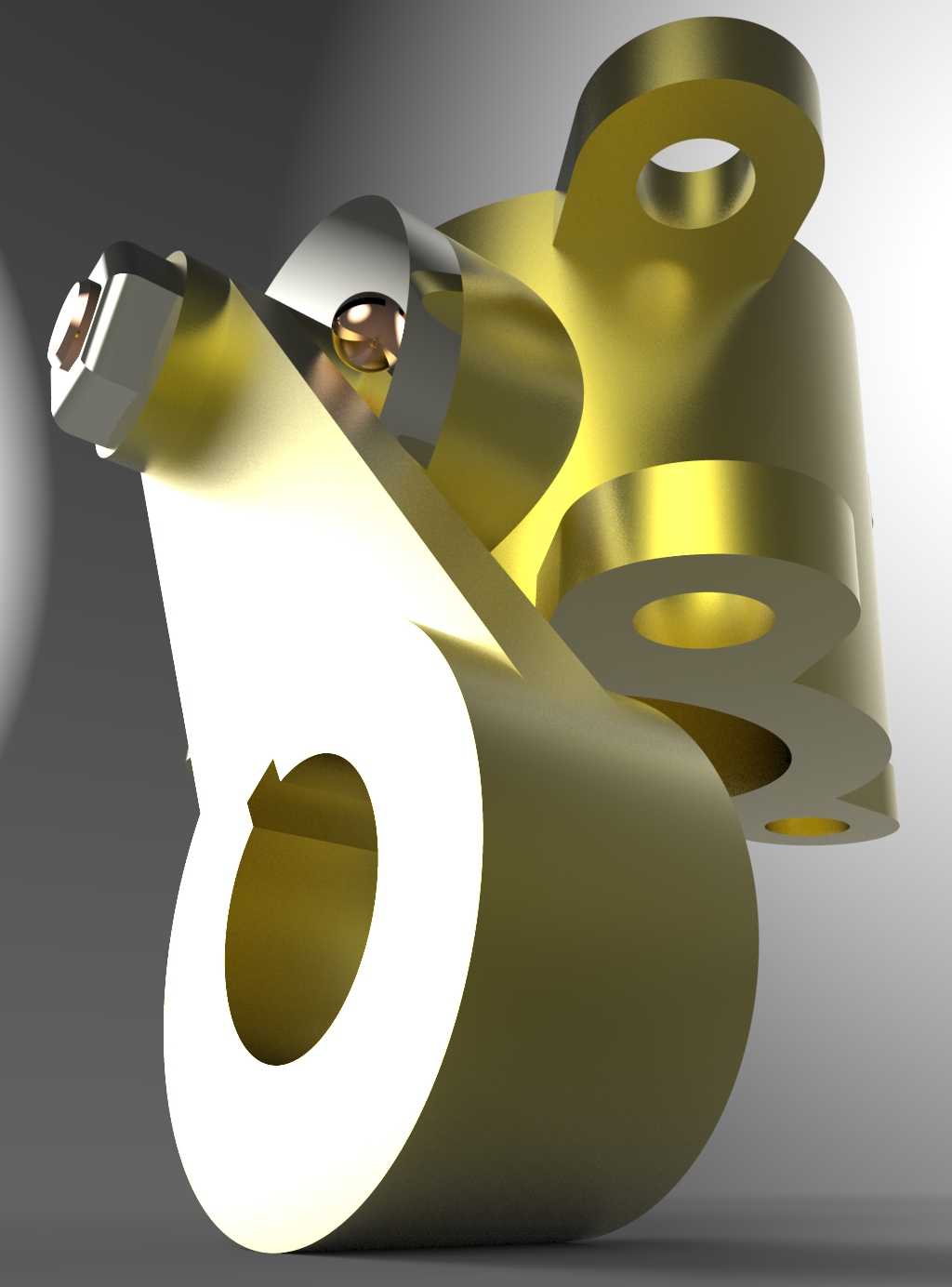

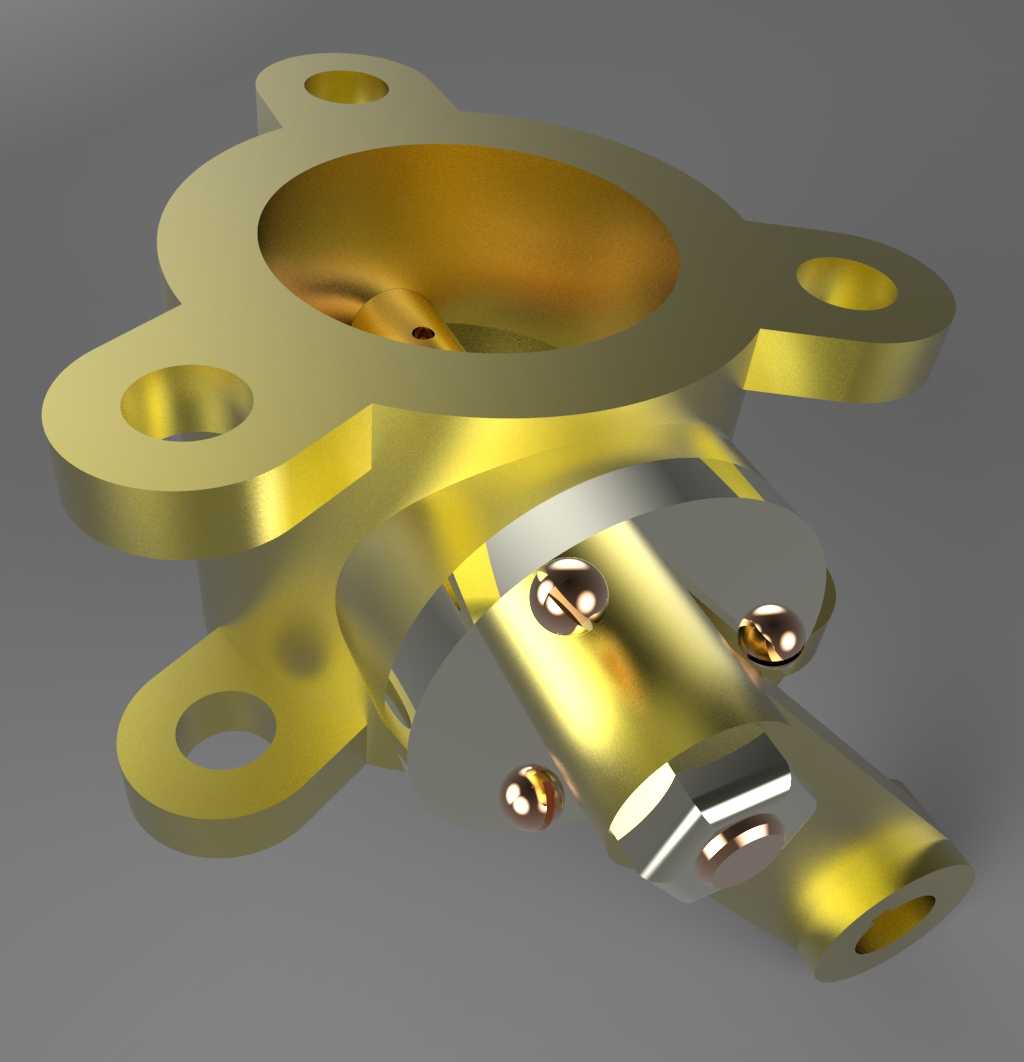

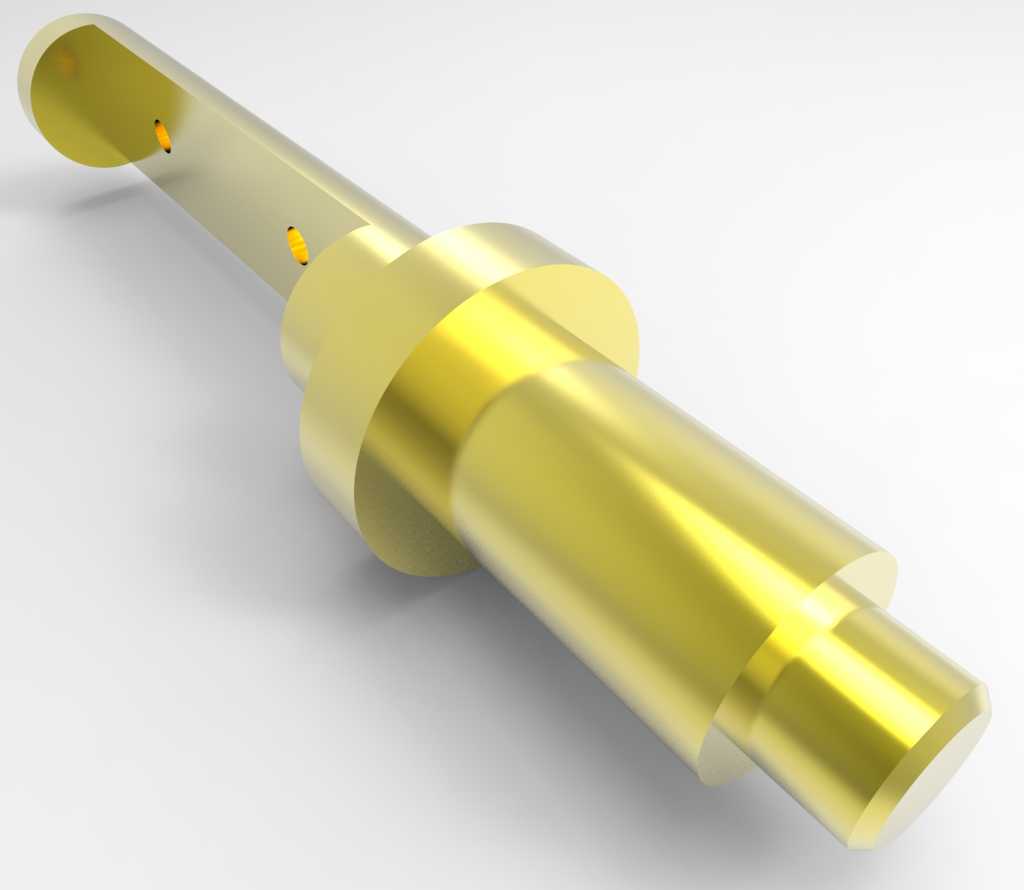

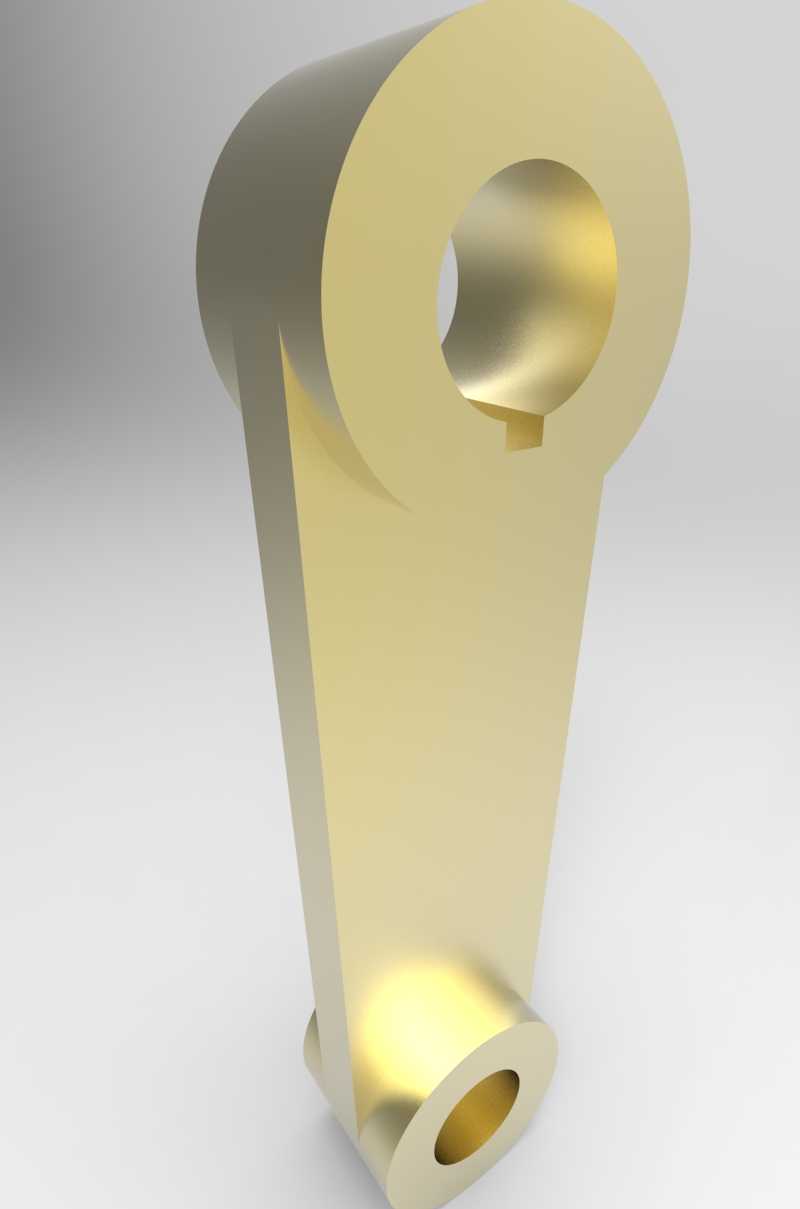

摇臂驱动部分的建模也完全贴合实际受力逻辑，摇臂与阀杆的连接位置做了扁方防转结构，避免驱动时出现打滑空程，摇臂末端的连接孔适配通用执行器的销轴尺寸，阀体上的支架定位面与驱动端的安装基准完全同轴，装配后不会出现阀杆卡滞的问题。很多工程师做管路系统设计时，常遇到调用的阀件模型省略了安装细节，导致后期布管时预留的操作空间不足、执行器与周边管路干涉的问题，这套模型把所有外凸结构的尺寸都做了还原，包括阀体底部的排污堵头位置、顶部的填料压盖调节空间、摇臂转动时的最大扫掠范围，在做三维管路布局时可以直接用来校验安装空间，不需要反复核对二维样本的尺寸参数。

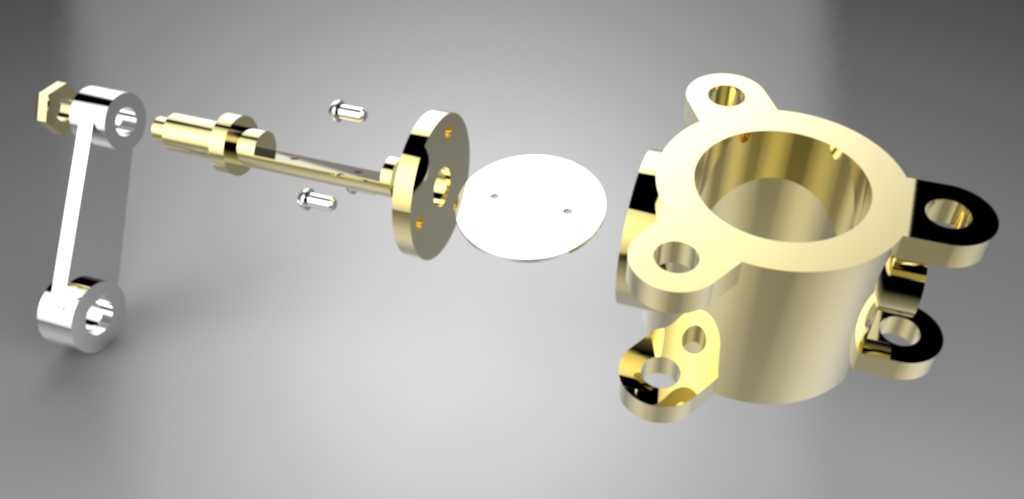

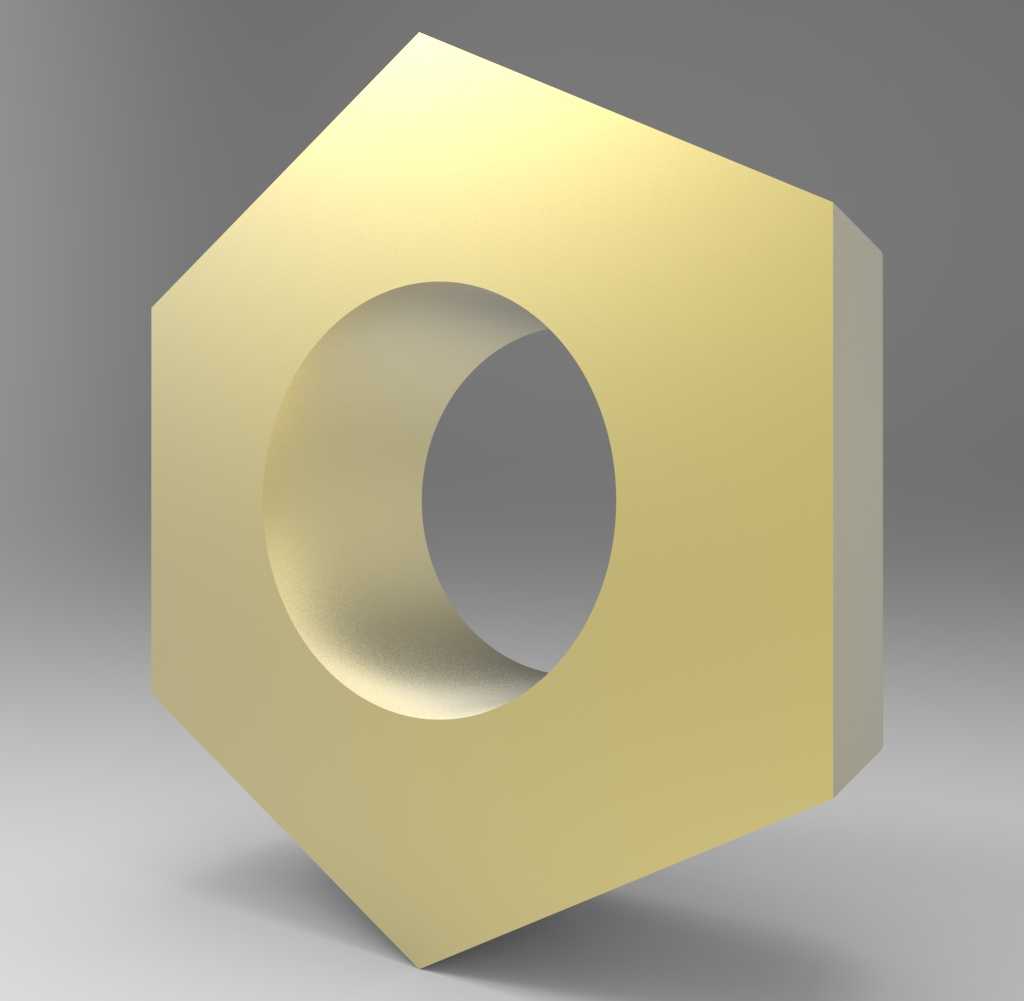

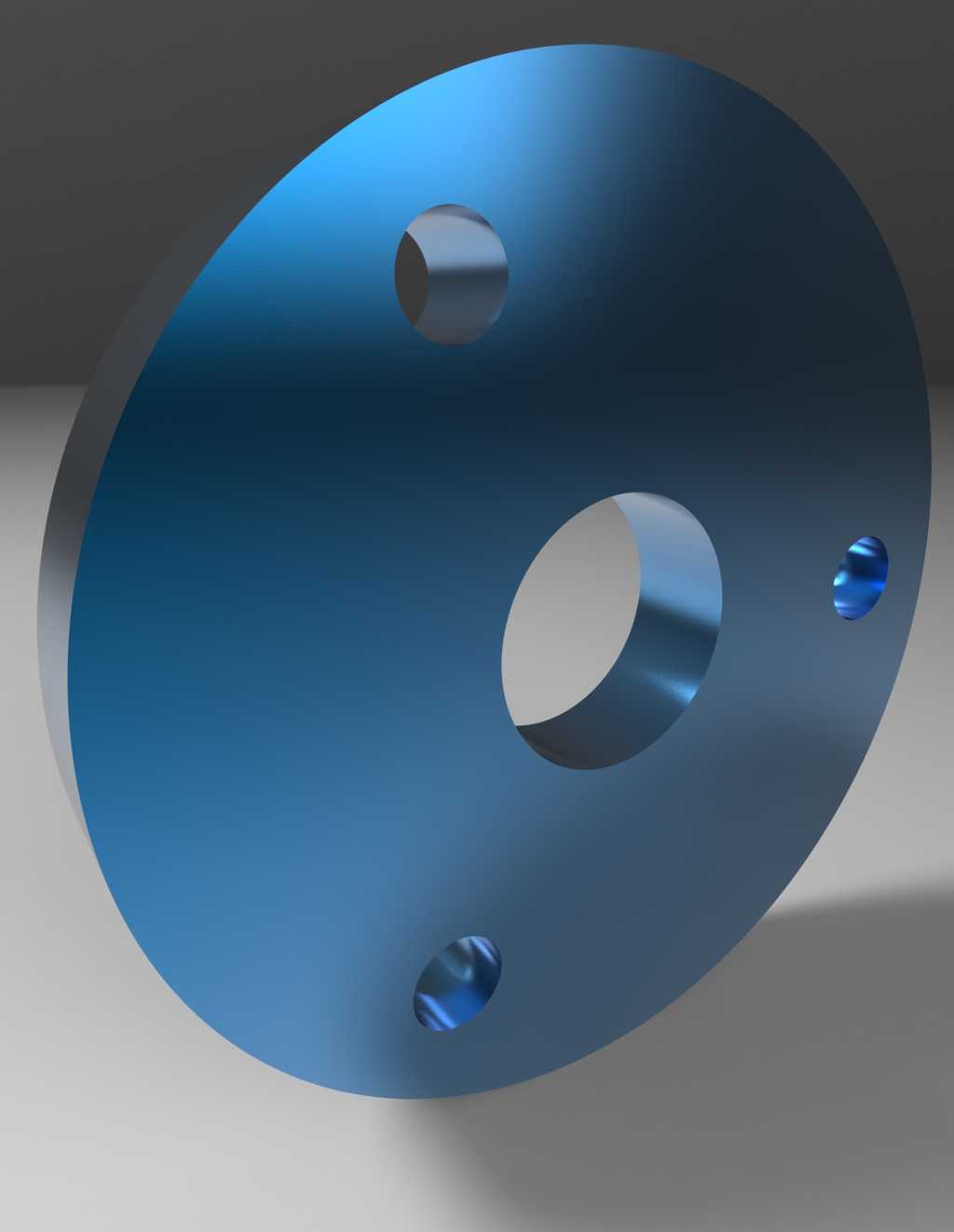

另外，模型里的每个部件都做了独立的实体拆分，阀体、阀板、阀杆、摇臂、密封压盖、连接螺栓都可以单独导出，不管是做有限元受力分析，还是拆分零件做加工图纸，都不需要再做零件分割的重复工作。对于做设备配套的工程师来说，这类通用阀件的标准化建模能大幅减少重复劳动，尤其是在做整线流体系统设计时，准确的阀件模型能提前规避很多现场安装才会暴露的干涉问题、操作空间不足问题，从设计阶段就把装配风险排除掉。
