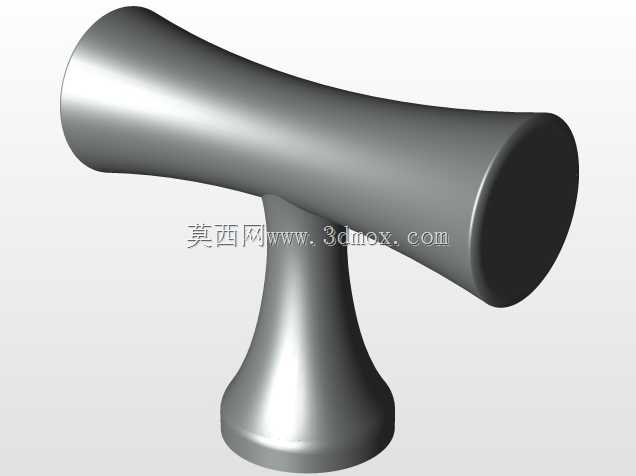

T型曲面握持式操作手柄结构设计

这类T型曲面手柄在工业设备领域的应用覆盖范围极广，从普通机床的进给调节工位、工装夹具的锁紧操作端，到小型检测设备的档位切换部位、输送线旁的手动调整机构，都能见到这类结构的身影，核心作用是为操作人员提供舒适的施力支点，降低长时间重复操作带来的手部疲劳，同时保证操作力矩的稳定传递，避免操作过程中出现打滑、施力不均导致的调节精度偏差问题。从结构设计逻辑来看，这款手柄采用横向握持段加竖向支撑段的T型布局，横向握持段做了两端粗、中间收窄的双曲面过渡处理，完全贴合人手握持时的掌指弧度，当手掌包覆握持段施加转动力矩时，曲面轮廓能均匀分散掌部压力，不会出现棱角硌手的问题，即使佩戴常规劳保手套操作，也能获得足够的接触摩擦力，无需刻意加大握力就能完成锁紧、调节动作。竖向支撑段同样采用渐变曲面设计，从与握持段连接的位置向下逐步扩径，最终形成带平整安装面的底座结构，安装底座的端面做了平面度处理，能够与设备安装面完全贴合，避免安装后出现手柄歪斜、受力晃动的问题。设计过程中需要重点把控几个尺寸边界：首先是横向握持段的总长度，需要匹配成年人手掌的平均握持宽度，过短会导致握持时手指无法完全包覆，施力时容易滑脱，过长则会增加不必要的结构重量，还可能在设备紧凑安装空间内与周边零部件发生运动干涉；其次是竖向支撑段的高度，需要保证握持时手掌下方有足够的操作空间，不会被设备安装面蹭到手腕，同时也要控制整体高度，避免手柄突出设备表面过多引发误碰；最后是安装底座的连接尺寸，需要匹配常用的螺纹连接规格，保证安装后连接强度足够承受日常操作的最大力矩，不会出现根部断裂的问题。曲面过渡位置全部做了大圆角处理，没有应力集中的锐角结构，在承受反复扭转、扳动载荷时，应力能够顺着曲面均匀分散到整个支撑段，不会在连接位置出现应力断裂的隐患。实际选型应用时，需要根据操作工位所需的操作力矩匹配对应尺寸的手柄，小力矩调节工位可以选用尺寸偏小的规格，大扭矩锁紧工位则要选择握持段更长、支撑段直径更粗的规格，保证操作时的结构强度足够，同时兼顾操作的舒适度，减少操作人员的作业负荷。
