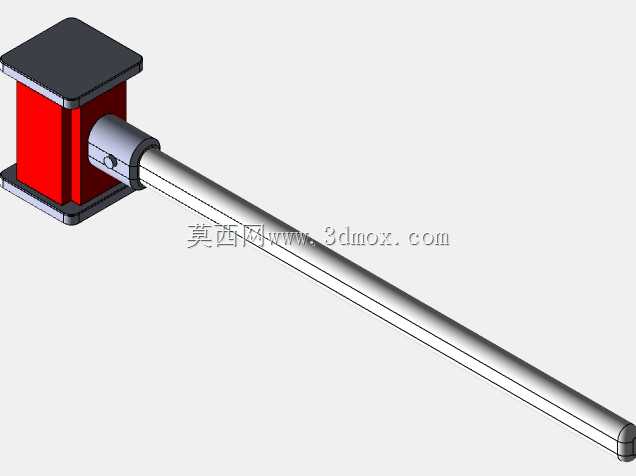

带焊接结构的大红悍马总成结构

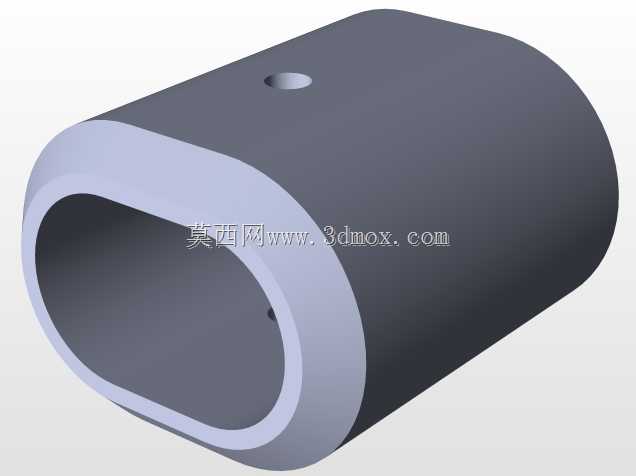

该结构件属于焊接装配类工装五金构件，在车间工位器具、重型工装夹持单元、非标设备定位组件中有着广泛应用，常作为手动施力部件搭配定位基座使用，依靠长杆的力臂放大效应，实现工位上工件的快速压紧、定位锁止，在焊接工装、装配夹具、小型检具的手动操作端十分常见。从结构设计逻辑来看，整体采用分体焊接后再精加工的工艺路线，主体基座部分为方形箱式结构，外部采用红色涂装做防锈与识别处理，顶部与底部设置方形盖板，通过周边焊接形成封闭的受力腔体，既保证基座部分的结构刚性，避免施力时基座出现形变，又能控制整体重量，减少材料冗余。基座侧部伸出的连接轴套与长杆采用过盈配合加周边角焊的连接方式，焊接后对轴套与杆的配合面做修磨处理，保证长杆的直线度与受力同轴度，避免施力时杆体出现偏摆。长杆部分采用实心圆钢加工而成，表面做镀铬防锈处理，杆身长度经过力臂核算，匹配常规人工操作的施力范围，操作人员握持杆端施加较小的力，就能在基座连接端输出足够的压紧力矩，满足工位上工件的固定需求。安装边界方面，基座的方形底面为安装基准面，预留了对应安装孔位，可直接通过螺栓固定在工装基板或者设备机架上，安装时需保证基座底面与安装面完全贴合，避免出现虚接导致受力时基座松动。杆体的转动范围受轴套上的限位销控制，不会出现过度转动导致的结构干涉，轴套与基座的焊接位置经过反复校核，保证杆体在操作行程内不会与周边的工装部件、工件产生碰撞。在实际使用场景中，这类构件常搭配压紧头、定位块使用，组成完整的手动压紧单元，相比气动、液压压紧部件，它无需外接动力源，结构简单可靠，维护成本极低，适合小批量生产、工位频繁调整的加工场景，在五金加工、小型结构件焊接、零部件装配工位上的应用占比很高。设计过程中重点考量了焊接变形的控制，基座腔体焊接时采用对称焊接工艺，减少焊接应力导致的基座平面度超差，杆体与轴套焊接后做时效处理，消除内应力避免长期使用后杆体出现弯曲变形，所有焊接部位均做焊渣清理与圆角打磨，避免应力集中导致的焊缝开裂，整体结构没有复杂的异形曲面，加工难度低，普通机加工与焊接设备即可完成制作，适配多数中小机加工企业的生产能力。
