壁挂式挂衣支撑托架结构设计

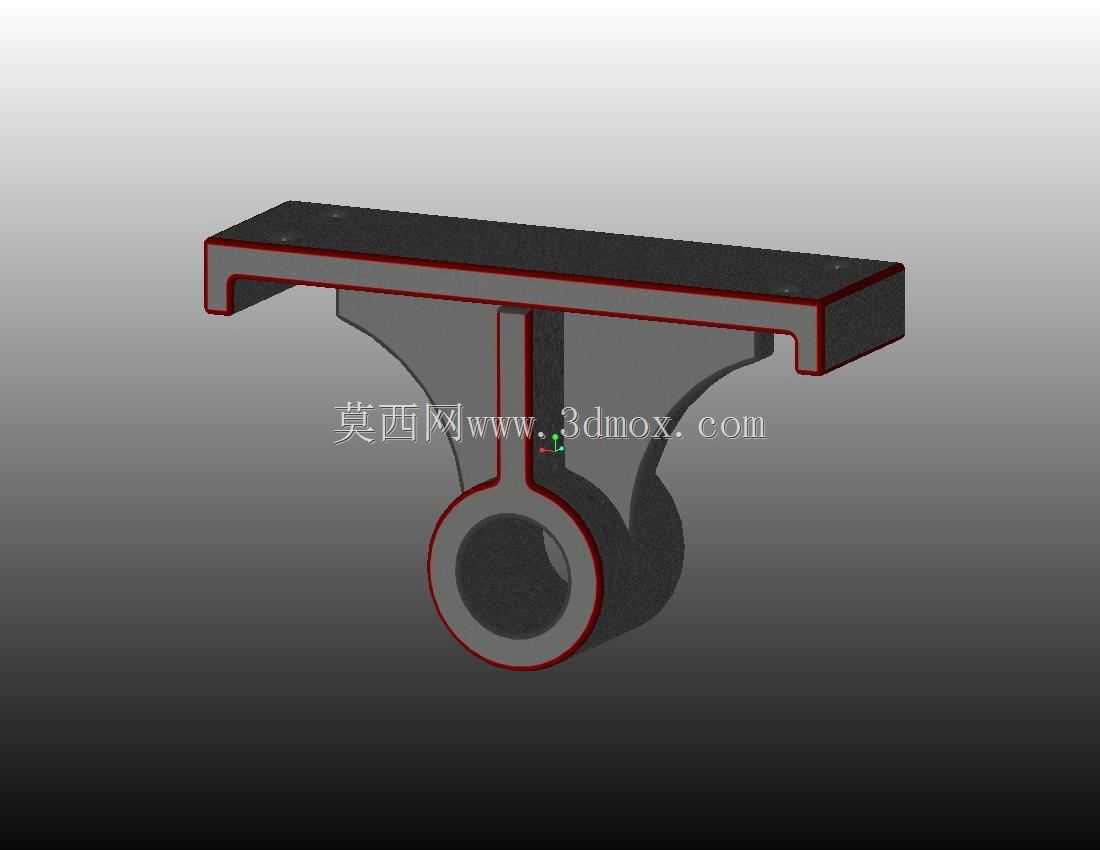

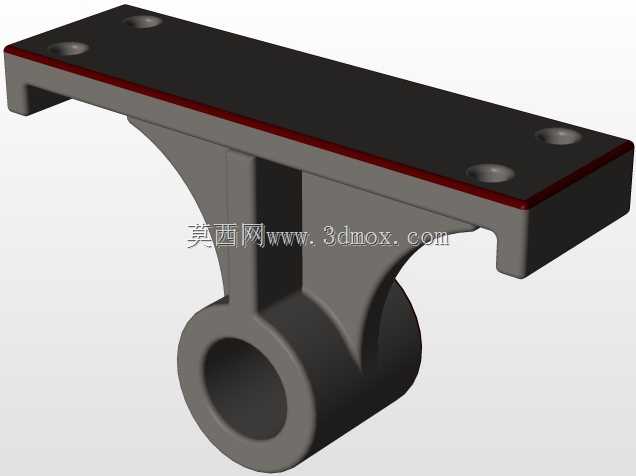

这款壁挂式挂衣支撑构件，主要应用于室内衣帽间、入户玄关挂衣区、工装类更衣间的墙面挂装场景，作为挂衣杆与墙面之间的核心连接承重部件，承担挂衣杆传递的竖向荷载与侧向倾覆力矩，避免挂杆因长期承重出现变形、脱落问题。从结构设计逻辑来看，构件上部采用带翻边的卡槽式结构，卡槽内宽匹配常规挂衣杆的安装板厚度，翻边结构可在安装时实现快速定位，无需额外扶持即可完成预装对位，降低现场安装的操作难度；中部设置对称分布的三角加强筋，筋板厚度根据常用挂装荷载取值设计，在不额外增加构件整体壁厚的前提下，大幅提升结构的抗弯截面模量，减少承重状态下的形变量，避免长期受载出现应力开裂。下部的环形挂孔为一体化成型结构，孔内壁做圆弧过渡处理，可直接穿装挂杆或者配套挂环，无需额外加装连接套，减少装配零件数量。安装边界方面，构件背部为平整安装面，可完全贴合墙面基层，安装孔位采用沉头设计，安装后螺丝头部完全埋入构件表面，不会出现凸起剐蹭衣物的问题；构件整体外伸长度控制在合理范围，既保证挂装衣物时与墙面留有足够间隙，避免衣物贴墙积灰，又不会因外伸过长导致力臂过大增加墙面受力负担。设计过程中针对构件的受力路径做了优化，荷载从下部挂点传递至中部筋板，再分散到上部安装面的各个固定点位，避免应力集中在单个安装孔位，提升长期使用的结构可靠性。构件边缘全部做倒圆角处理，没有尖锐棱角，安装和使用过程中不会划伤操作人员或勾扯衣物面料，适配木质、金属等多种材质的挂衣杆配套使用，可满足家用、商用场景下的常规挂衣承重需求。
