方形法兰安装式带内螺纹V形导向滚轮

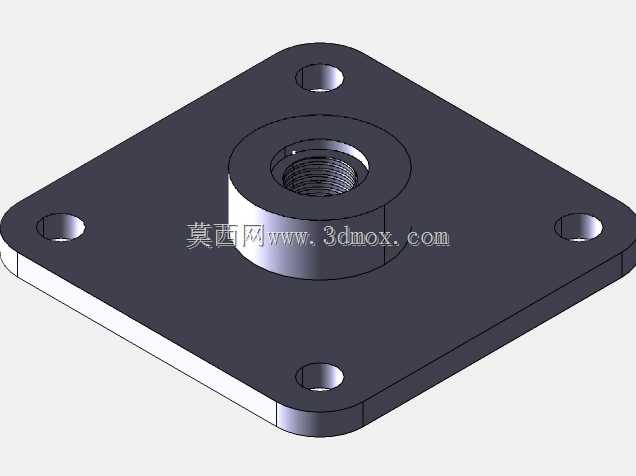

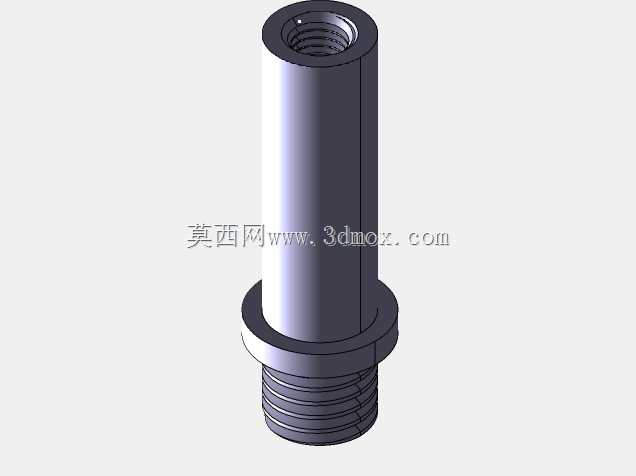

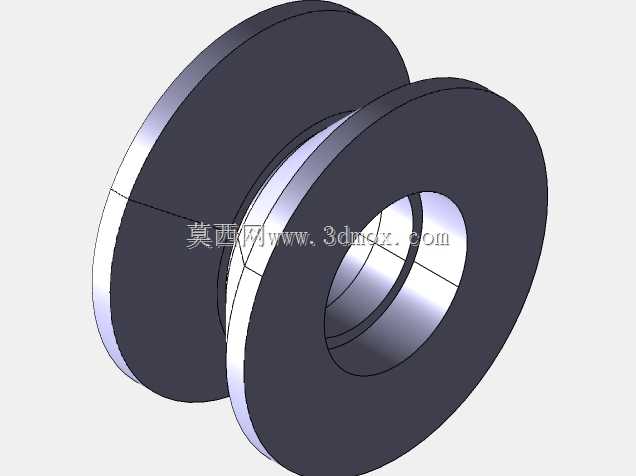

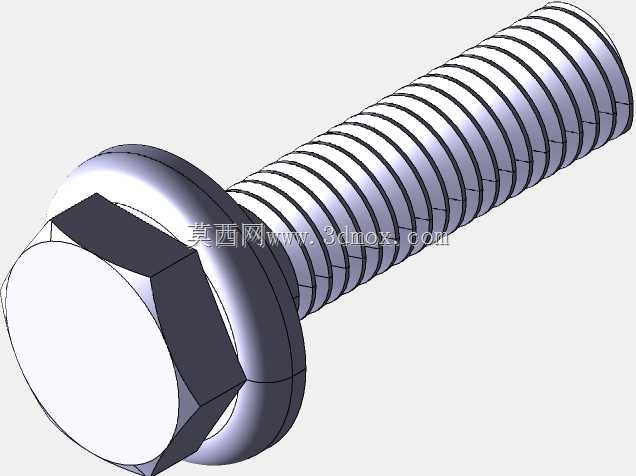

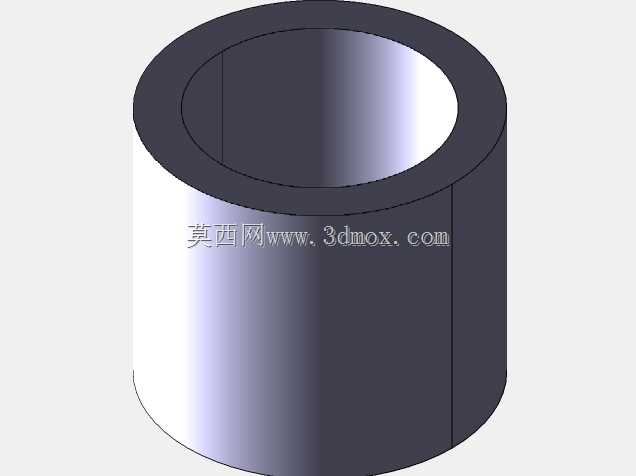

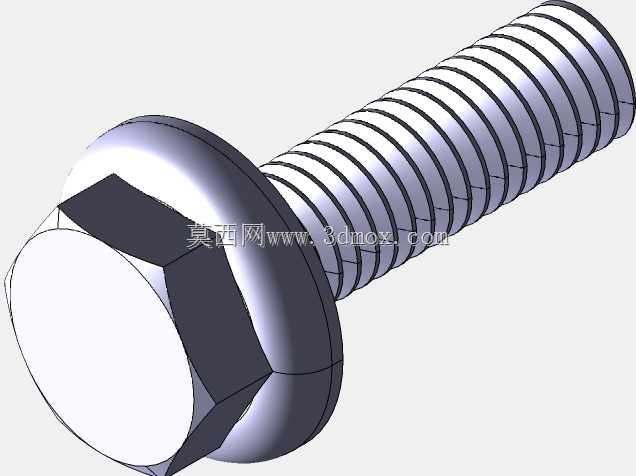

这款V形滚轮主要适配各类轻型输送线、导轨导向机构、滑移门组以及自动化产线的从动导向工位，在实际产线布局中，常被用作90度V型导轨的配套行走轮，依靠轮体的V形槽面与导轨凸缘贴合，既承担径向承载作用，也能实现单方向的行走限位，避免运行过程中出现轮体脱轨、偏移的问题。从结构设计来看，安装底座采用方形切角法兰结构，四个角位预留沉头安装孔，安装时可直接通过内六角螺栓将轮座固定在设备移动台板或者机架端面，沉孔设计能够让螺栓头完全没入法兰平面，不会突出安装面干涉周边部件的排布，相比圆形法兰安装座，方形结构的抗扭转能力更强，在设备启停、变向的瞬时冲击下，不会因为安装孔位的圆周间隙出现座体偏转的问题。轮体中心设计有内螺纹孔，可直接旋接配套的调节螺杆或者连接轴，不需要额外加工轴端固定结构，装配时能够快速调整轮体与导轨的贴合间隙，补偿导轨安装过程中产生的平行度误差，降低现场安装调试的难度。设计阶段针对安装边界做了明确的尺寸约束，法兰底座的厚度控制在适配常规10mm以内台板安装的范围，四个安装孔的孔位间距符合通用轻型输送配件的安装孔距标准，能够直接替换市面上同规格的常规V形滚轮，不需要对原有设备的安装面做二次打孔加工。轮体的V形槽角度采用行业通用的90度设计，槽面做了圆滑过渡处理，运行时与导轨的接触为线接触形式，滚动阻力更小，同时中心凸台的高度经过核算，既保证内螺纹的啮合长度满足承载要求，也不会因为凸台过高导致轮体整体重心上移，影响运行稳定性。在实际使用场景中，这类V形轮除了常规的直线导轨导向用途，也可用于圆弧弯轨的导向工位，法兰座的刚性结构能够承受弯轨段产生的侧向力，避免轮体出现侧向窜动，在轻型物料滑移架、设备防护门移动机构、小型AGV的辅助导向轮组中都能适配，日常维护时只需要定期清理V形槽内积存的切屑、灰尘，就能保证滚动顺畅，不需要额外加注润滑脂，适配无尘车间、普通加工车间等多种工况环境。
