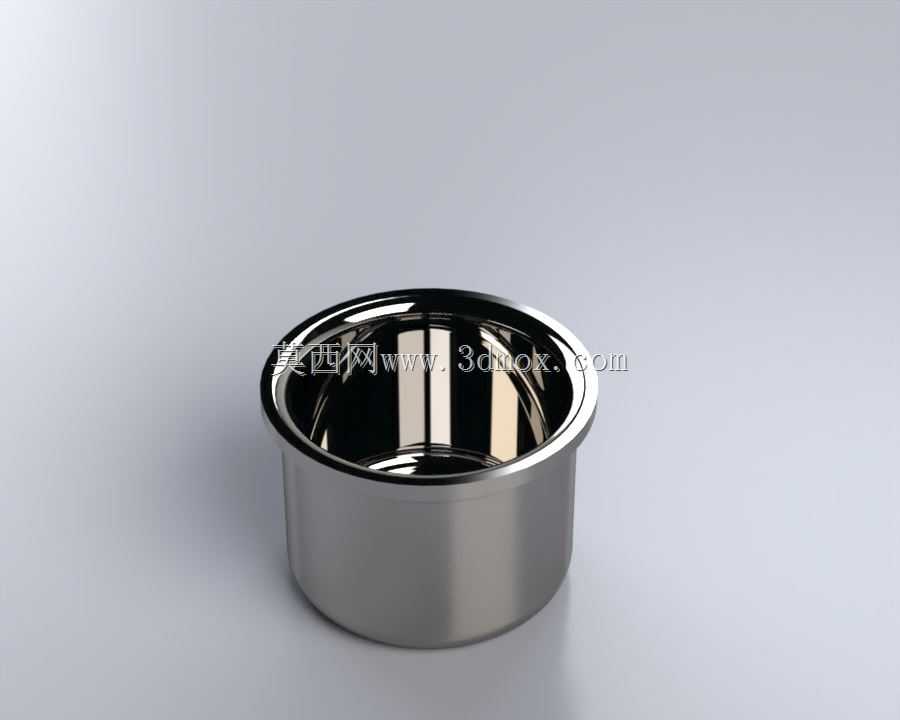

嵌入式不锈钢金属杯槽结构设计

这类嵌入式金属杯槽常应用在车载扶手、操作台面板、实验室工作台、餐饮设备台面等场景中，作为固定放置杯具的内嵌结构，避免日常使用过程中杯体倾倒造成液体泼洒，在移动载具、作业台面的人机交互设计中属于高频使用的小型功能部件。从结构设计来看，整体采用直筒带外翻边的构型，筒身部分为等直径圆柱结构，加工时可通过板材冲压拉伸一次成型，减少后续机加工工序，外翻边的宽度经过匹配对应安装面板的开孔公差设计，安装时筒身从面板上方嵌入开好的对应尺寸圆孔，外翻边直接搭接在面板表面，既可以限制整个杯槽向下掉落，也能遮盖面板开孔的加工毛边，提升装配后的外观整洁度。杯槽内部做了圆角过渡处理，底部与筒身的连接位置没有尖锐直角，一方面是冲压成型工艺的需求，避免板材拉伸过程中应力集中造成开裂，另一方面日常使用时便于清洁，不会在直角缝隙残留污渍。内壁采用镜面抛光处理，降低液体残留挂壁的概率，外壁做亚光处理，减少装配后与安装孔内壁的摩擦阻力，方便拆装维护。设计时需要重点匹配安装边界尺寸，筒身的外径要比面板开孔直径小0.2到0.5毫米，保证装配时可以顺利嵌入，同时不会出现过大的晃动间隙，外翻边的外径要比开孔直径大4到6毫米，保证足够的搭接面积，避免长期使用后边部变形塌陷。筒身的深度需要结合常用杯体的高度设计，既要保证放入常规水杯后有足够的容纳深度防止倾倒，也要避免筒身过深触碰面板下方的其他管线或结构件，底部可以根据使用需求增设排水孔，对接隐藏式排水管，方便泼洒的液体直接排出，不需要频繁取出杯槽倾倒。这类部件在结构建模时需要重点关注拉伸成型的拔模角度，虽然直筒结构看似简单，但微小的拔模斜度能够大幅降低冲压生产的脱模难度，同时壁厚要保持均匀，避免拉伸过程中局部壁厚过薄造成强度不足，外翻边的位置要做卷边或者圆角处理，避免锋利边部划伤使用者。在不同应用场景下，这类杯槽的尺寸会有对应调整，车载场景下尺寸偏小，适配常规水杯直径，操作台场景下尺寸更大，可容纳更大容量的容器，部分特殊场景还会在杯槽外部增设保温层或者加热模块，拓展使用功能，但基础的嵌入式搭接结构是这类部件的核心设计逻辑，建模时需要优先保证安装配合尺寸的精度，再处理外观细节的曲面过渡。
