教学用简易水管支撑固定块结构设计

　　在机械工程专业低年级的计算机辅助制图实训环节中，这类简易水管工块是非常典型的建模练习载体，同时也对应着工业现场管路系统里最基础的支撑固定类零部件的核心结构逻辑。从实际工业应用场景来看，这类带半圆承托槽的块状支撑件，广泛出现在小型液压试验台、实验室流体管路排布、小型给排水实训装置的管路架设环节中，核心作用是为水平排布的圆形管路提供稳定的底部承托，避免管路因自身重量、内部流体脉动冲击产生径向位移或长期挠度变形，同时通过两侧的凸台安装位实现与安装基座的刚性连接，保证管路排布的位置精度。

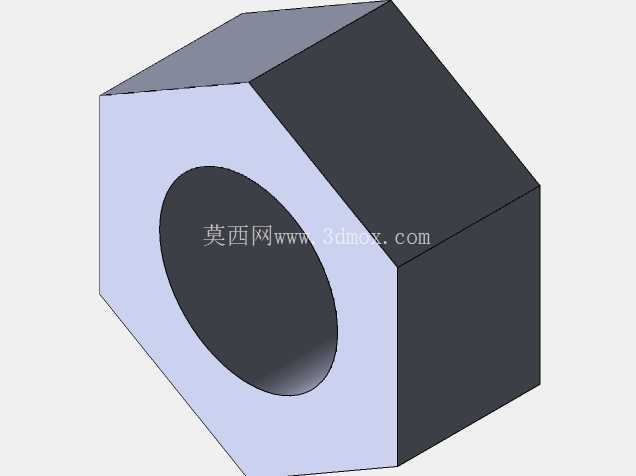

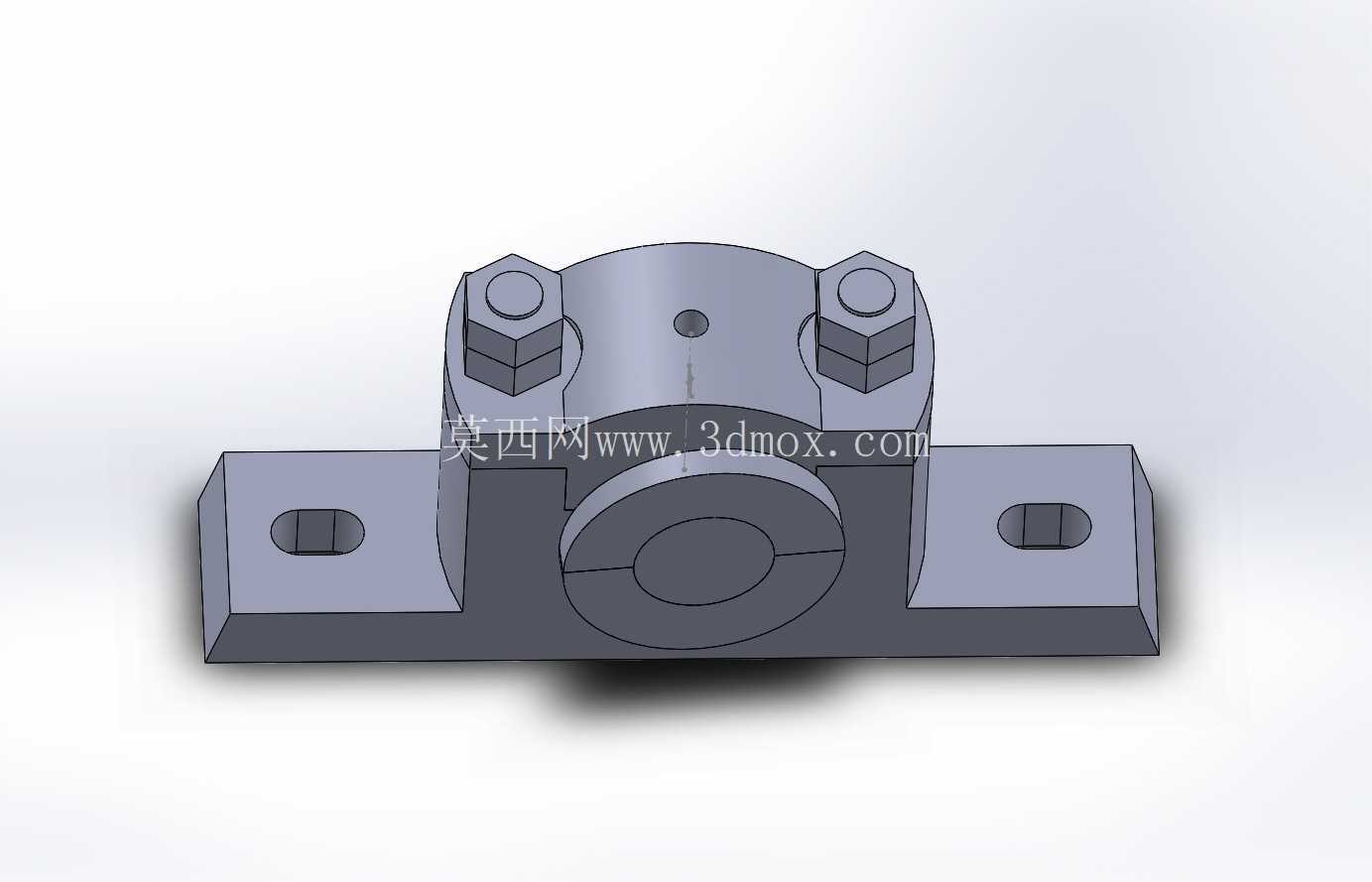

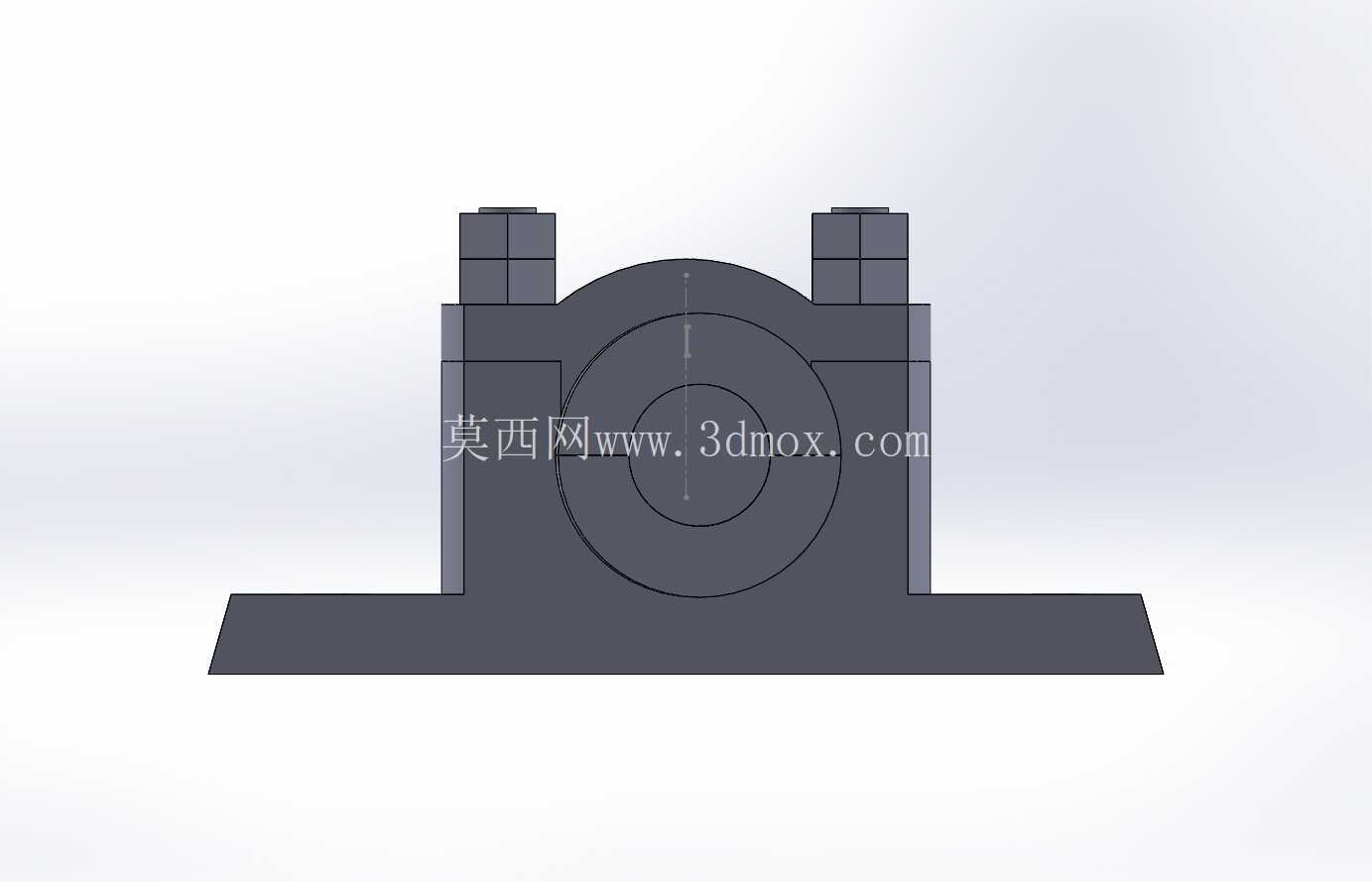

　　从结构功能特性来看，该零件整体采用一体化块状结构设计，底部为平整的矩形安装底板，底板平面度直接决定安装后的接触刚度，建模时需要保证底面与安装基准面的贴合度要求，避免出现安装翘曲导致的支撑受力不均。中部为核心的半圆承托型腔，型腔的圆弧直径与待支撑的水管外径为间隙配合，配合间隙控制在0.1-0.2mm区间，既可以保证水管能够顺利卡入承托位，又不会因为间隙过大导致管路固定后出现径向晃动。承托型腔两侧设置有对称的方形凸台结构，凸台上预留有安装孔位，可通过螺栓紧固件将整个支撑块固定在安装机架或者工作台面上，两个凸台的对称度公差需要控制在0.05mm以内，避免安装时出现单侧受力导致的支撑偏斜。

　　从设计思路层面拆解，这类零件的建模逻辑完全遵循从基准到特征、从主体到局部的机械设计原则，首先确定底部安装面作为第一设计基准，向上拉伸得到主体块的基础轮廓，之后在主体中部切除出半圆承托槽，再在主体两侧对称位置拉伸生成安装凸台，最后对所有锐边进行0.5mm的倒角处理，避免安装过程中出现锐边划伤，同时也能消除零件加工时的应力集中问题。整个零件没有复杂的曲面特征，所有特征均为拉伸、切除等基础建模命令生成，非常适合低年级学生掌握三维建模的基准选择、特征对称、尺寸约束等核心知识点，同时也能让学生理解工业现场中这类基础支撑件的设计逻辑——在满足支撑强度、安装精度的前提下，尽可能简化结构形态，降低加工难度与制造成本。

　　关于外形尺寸与安装边界，这类教学用模型的尺寸比例完全参照工业实际应用的小型水管支撑块等比例缩放，底部安装底板的长度方向尺寸大于中部承托结构的宽度，保证支撑的稳定性，安装孔的中心距按照通用紧固件的安装间距设置，两个安装孔的中心连线与中部半圆槽的轴线保持平行，确保安装后水管的轴线与安装基准面平行。零件的整体高度以承托槽中心到安装底面的距离为核心尺寸，该尺寸决定了管路架设的高度位置，设计时需要匹配整个管路系统的排布高度要求，避免与周边其他零部件产生位置干涉。在实际建模练习中，学生需要重点关注对称特征的约束方法，保证两侧凸台的位置、尺寸完全一致，同时要注意承托槽的圆弧中心与主体块的对称中心重合，避免出现偏心导致的支撑受力偏移，这些细节要求也和工业现场实际零件的加工、装配要求完全对应，能够帮助学生建立从建模到实际生产的工程思维，而不是单纯完成软件操作练习。
