戴森手持吸尘器4000mAh电池充电底座结构

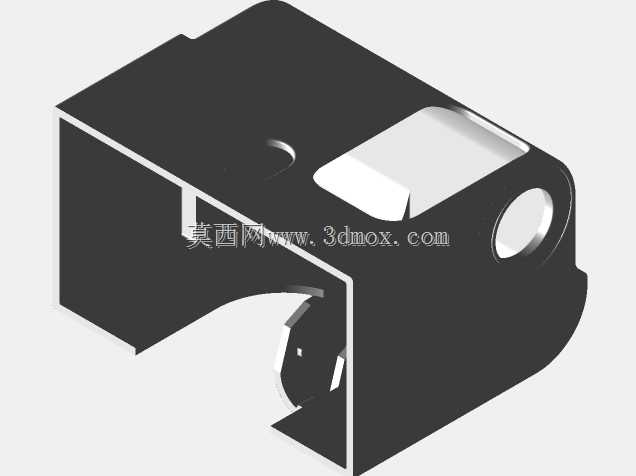

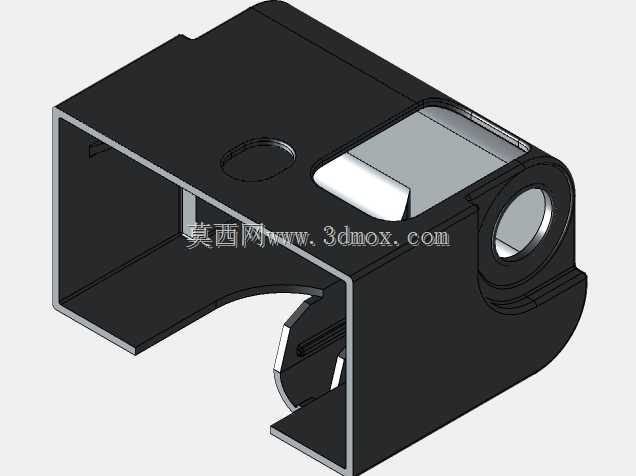

这款适配戴森手持无线吸尘器的4000mAh容量电池充电底座，核心应用场景是家用清洁设备的配套收纳与补能环节，日常使用中既承担电池充电时的定位承托功能，也可作为闲置状态下电池的固定收纳载体，避免电池随意放置导致的触点氧化、磕碰损伤问题。从结构设计来看，壳体采用整体式注塑成型思路，外侧的弧形轮廓与戴森吸尘器电池的外曲面完全贴合，内壁设置的多道限位筋条，能够在电池推入时自动导向，确保充电触点精准对位，不会出现插偏导致的接触不良问题。底座侧面预留的圆形开孔是充电接口的避让位，开孔边缘做了0.8mm的倒角处理，既可以避免插拔充电插头时刮伤线材外皮，也能在插头插入时起到导向作用，降低对位难度。底座上部的矩形凹槽是电池状态指示灯的透视窗口，窗口位置做了下沉0.5mm的台阶设计，后续装配透明PC镜片时可以直接卡入台阶位，不需要额外打胶固定，既提升装配效率，也能避免胶水溢出影响外观。底座下部的弧形缺口是卡扣让位结构，当电池推入到位后，电池自带的弹性锁扣会卡入该缺口位置，实现电池与底座的锁止固定，即使不小心碰到底座，电池也不会滑落脱出；需要取下电池时，按压电池上的解锁按键即可让锁扣缩回，顺利取出电池。从安装边界来看，这款底座的整体外形尺寸控制紧凑，背部预留了两个壁挂安装孔位，孔位间距符合常规家用墙面五金挂件的通用尺寸，既可以放置在桌面使用，也可以通过膨胀螺丝固定在墙面，节省家居收纳空间。内壁的筋条布局经过受力优化，在电池推入的受力方向上，筋条厚度设置为1.8mm，既可以保证足够的支撑强度，避免长期使用后筋条变形导致电池松动，也不会因为壁厚过大导致注塑成型时出现缩痕、翘曲等缺陷。底座内部的走线槽位做了圆角过渡处理，充电线材可以顺着槽位排布，不会被壳体夹伤导致线路短路，槽位的宽度预留了1.2倍的线径余量，装配时不需要强行挤压线材就能顺利完成布线。在实际使用场景中，这款底座适配的4000mAh电池是戴森手持吸尘器的高容量替换电池，相比原装电池续航提升明显，对应的底座结构也做了针对性的尺寸适配，确保高容量电池的加厚外壳也能顺利推入，不会出现卡滞问题。壳体边缘所有的棱角位置都做了R1以上的圆角处理，日常拿取底座时不会划伤手部，也能避免磕碰时出现应力集中导致壳体开裂。
