欧标壁挂式AA/AAA电池充电器结构设计

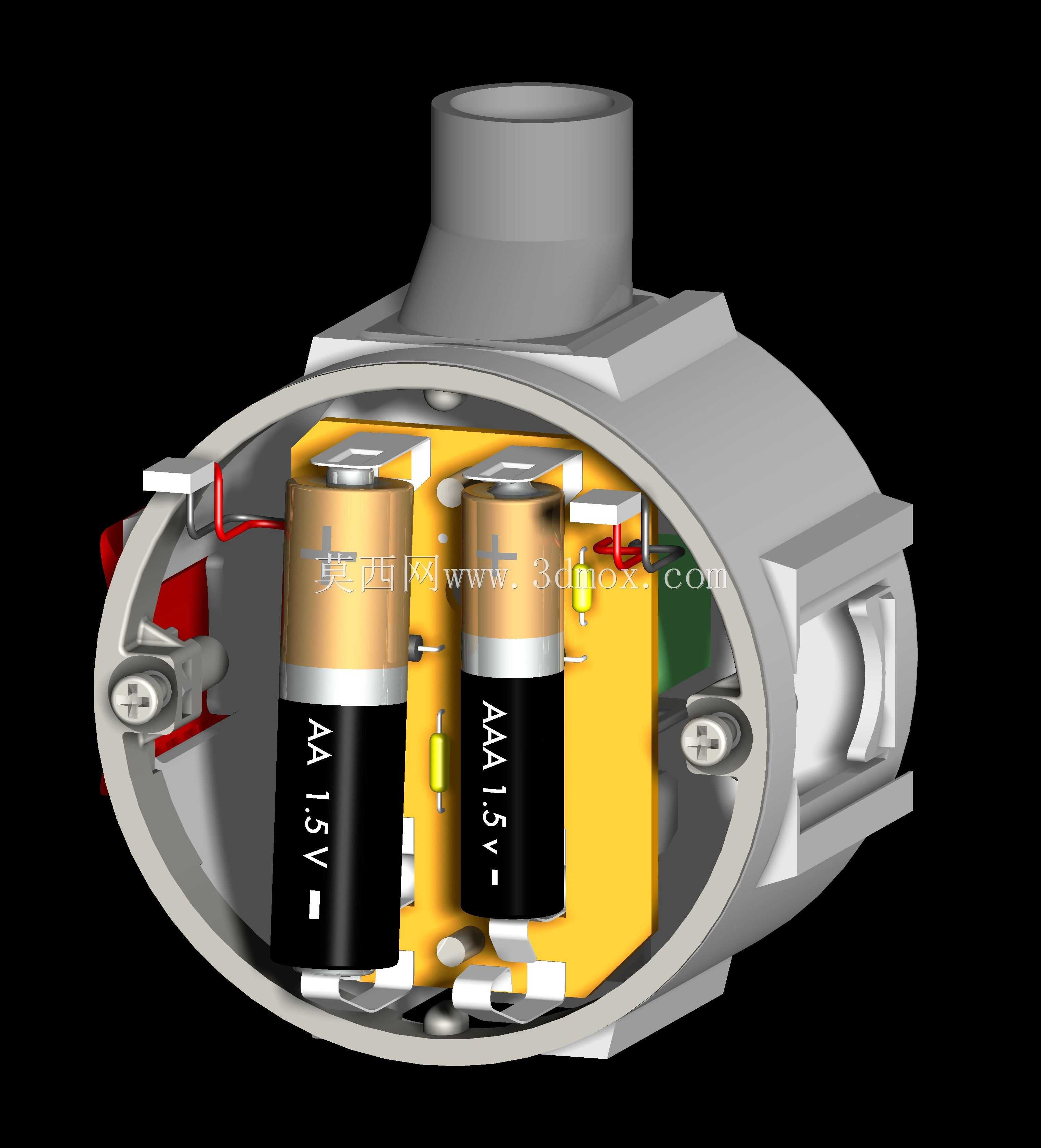

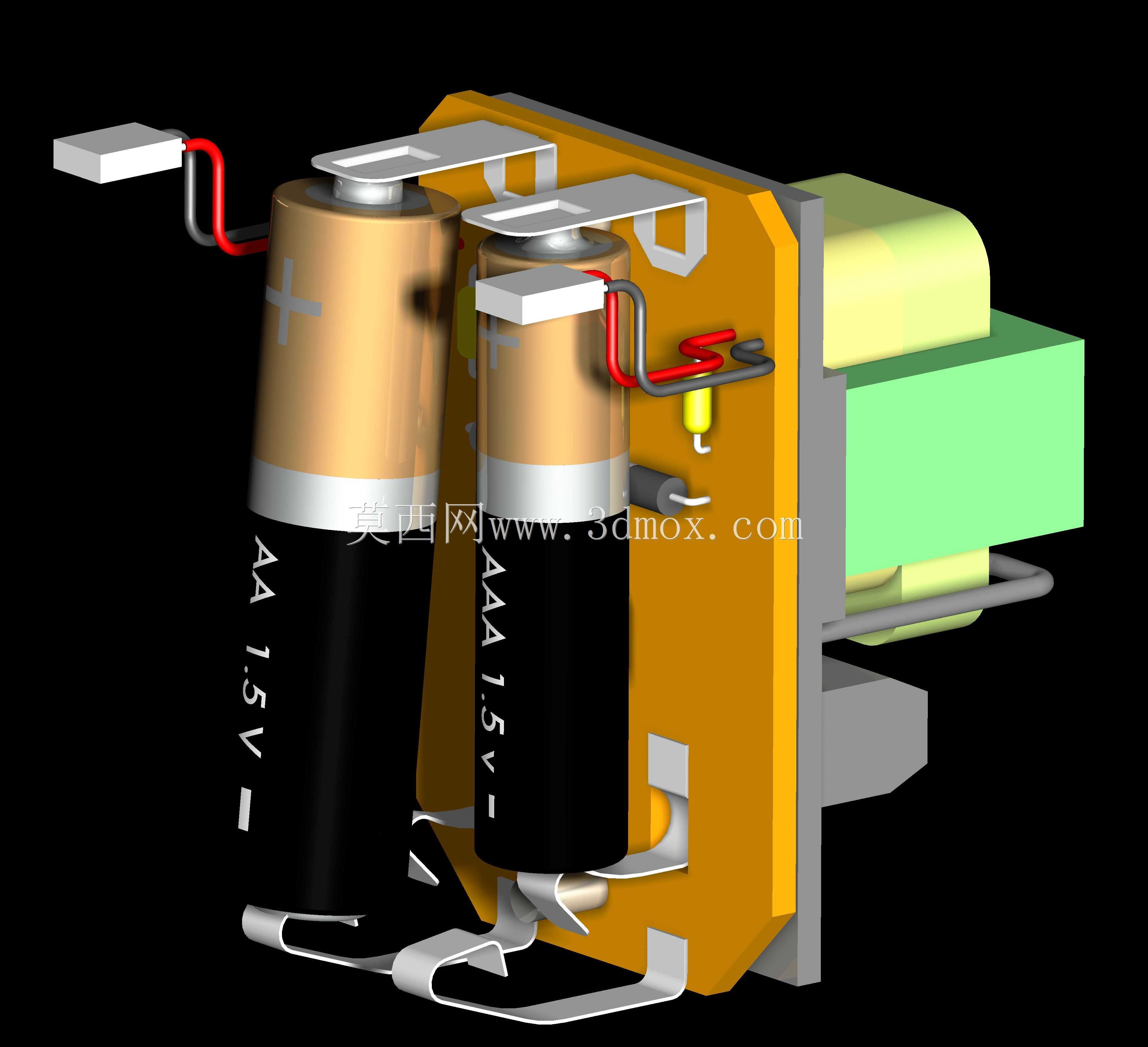

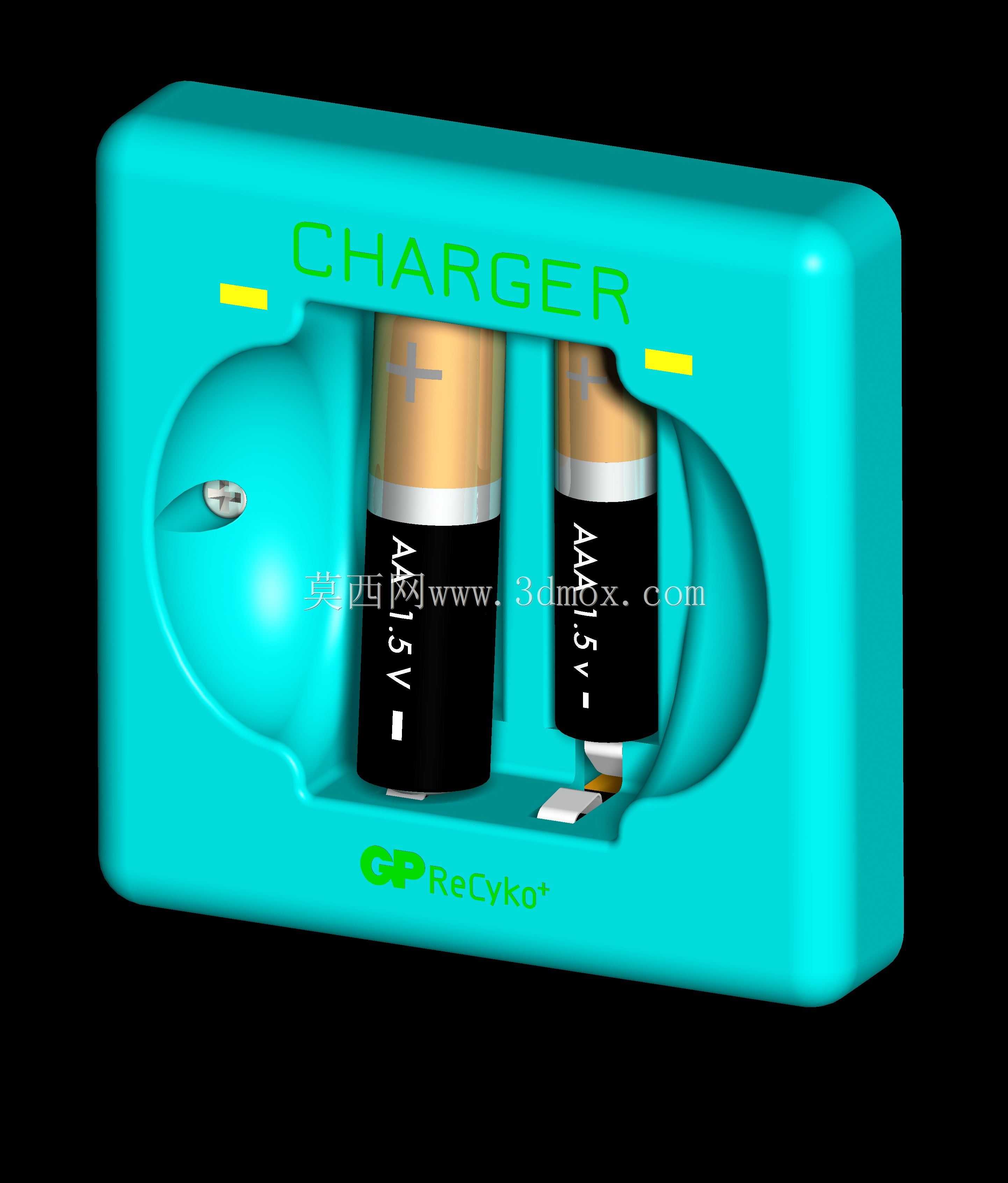

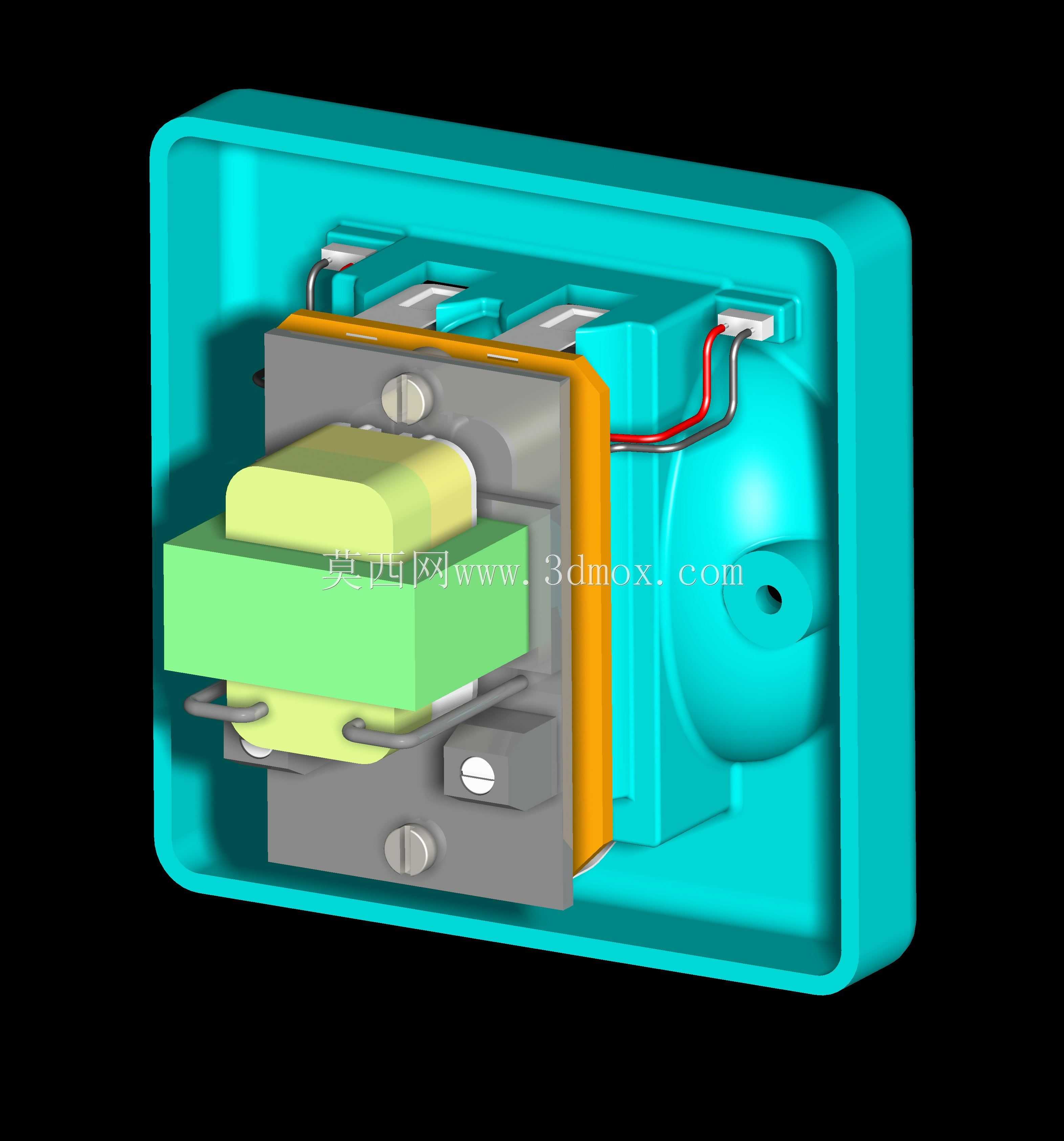

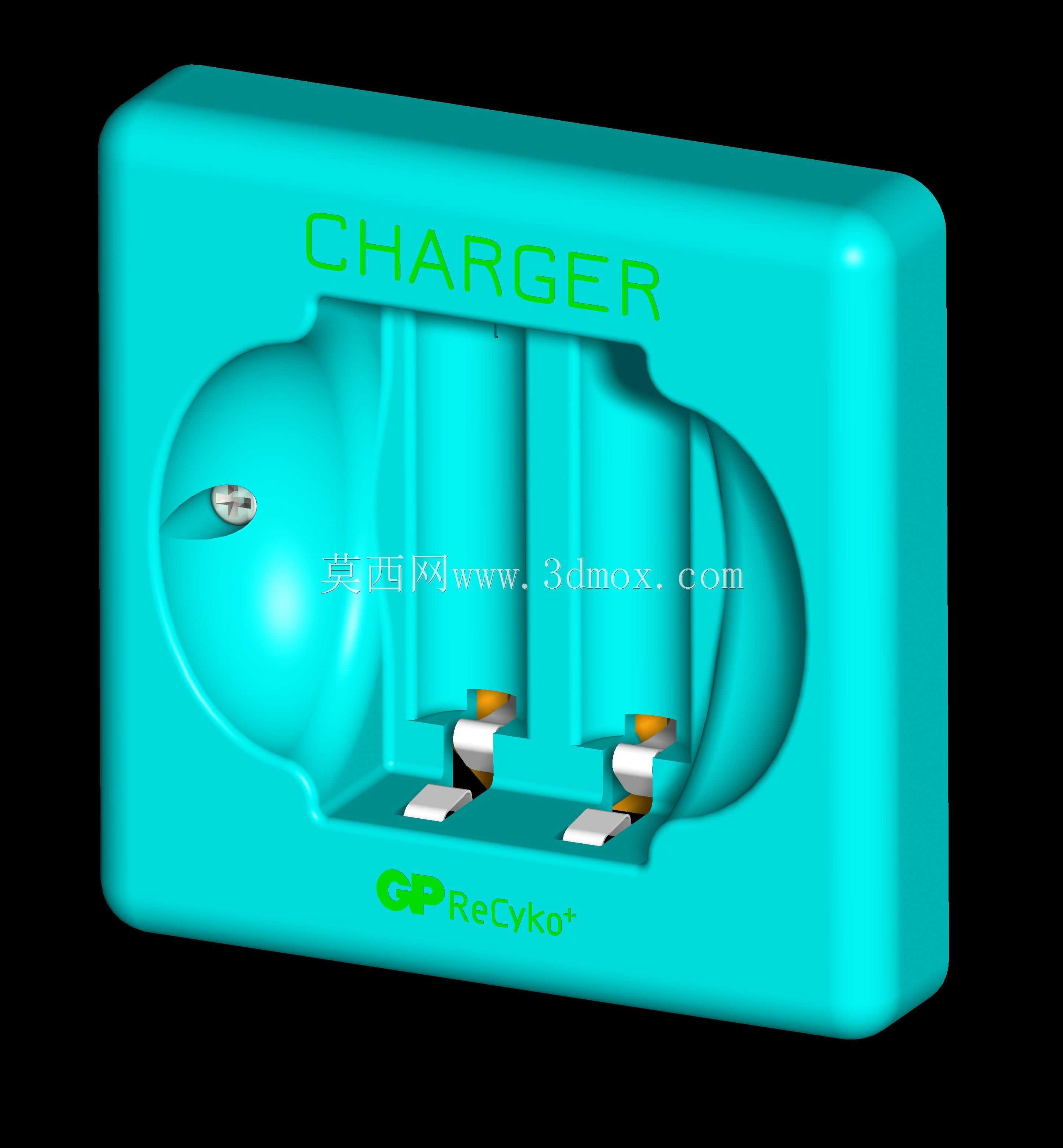

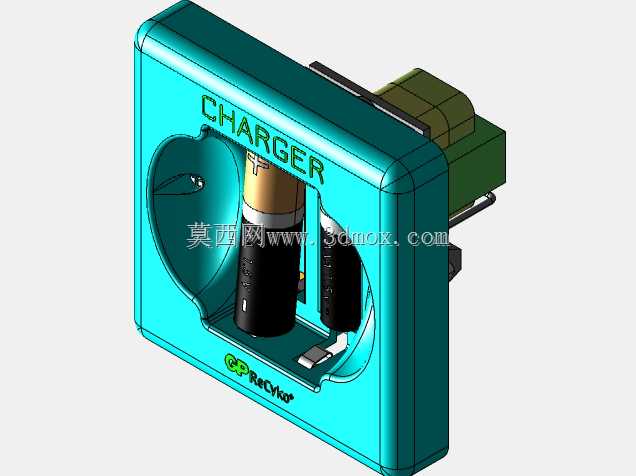

这款壁挂式充电装置的设计初衷，是适配欧洲地区标准壁挂接线盒的安装场景，解决家用小容量镍氢电池零散充电、收纳不便的实际问题，日常可直接嵌入墙面预埋的标准暗装盒位，不会额外占用桌面摆放空间，适配家庭、小型办公区的墙面取电点位布置需求。从功能定位来看，它专门针对1.5V规格的AA型与AAA型镍氢充电电池设计，两个独立充电槽分别对应两种电池的尺寸限位，槽位内部设置了弹性顶针触点，电池装入时依靠弹簧推力自动贴合正负极接触片，无需额外卡扣固定，取放动作可单手完成，适配日常频繁更换充电电池的使用习惯。充电电路部分基于成熟的民用充电方案做了适配调整，核心PCB板针对壁挂安装的竖向空间做了布局优化，将高压输入部分与低压充电输出部分做了物理隔离，输入侧直接对接墙面230V/50Hz市电线路，无需额外外接电源适配器，减少墙面布线的杂乱感；输出侧针对两种电池分别匹配独立充电参数，AA槽位输出1.4V/200mA充电电流，AAA槽位输出1.4V/100mA充电电流，匹配小容量镍氢电池的慢充特性，避免大电流充电损伤电池电芯，仅针对内部使用场景做参数校准，未做对外商用的安规冗余设计。外形设计上整体采用圆角矩形壳体，壳体边缘做了大圆弧过渡，避免安装在低位墙面时磕碰划伤；充电槽区域做了内凹下沉设计，电池装入后顶端与壳体表面基本齐平，不会突出壳体造成意外剐蹭；壳体表面印刷清晰的极性标识与功能字样，用户装入电池时可快速对齐正负极方向，减少反装风险。安装边界方面，壳体背部的固定卡扣完全匹配欧标壁挂暗盒的孔位间距，安装时直接卡入暗盒即可完成固定，无需额外打孔，壳体整体外轮廓尺寸控制在暗盒覆盖范围内，安装后与墙面贴合度较好，不会出现突出墙面过多的问题；槽位内部的尺寸公差按照民用消费类产品的装配精度设定，AA与AAA电池的槽位分别做了防呆设计，不同规格电池无法放入非对应槽位，避免用户错装导致的充电故障。结构设计上充分考虑了民用场景的使用耐久性，触点采用镀镍铜材，长期使用不易氧化，壳体选用阻燃ABS材质，满足低压电器的耐热阻燃要求，内部走线全部沿壳体加强筋布置，避免组装时压线磨损绝缘层。
